Ref: VWCR

Capteur de déplacement à corde vibrante 12,5 à 300mm

Type : Capteur de déplacement à corde vibrante
Etendue de mesure : de 12,5 à 300mm
résolution : 0,025% F.S.
Précision : ±0,1 % F.S.
Montage : tiges de liaison avec rotules universelles intégrées
Température d'utilisation : de -20 °C à 80 °C
Construction : corps inox et ressort en acier inoxydable, protection étanche
Câble : 4 conducteurs blindé, insensible à la longueur de câble
Dimensions : Dimensions : capteur Ø12 mm / bobine Ø25 mm
Applications : suivi de fissures, joints, structures en béton, barrages, ponts, tunnels et pipelines

Présentation

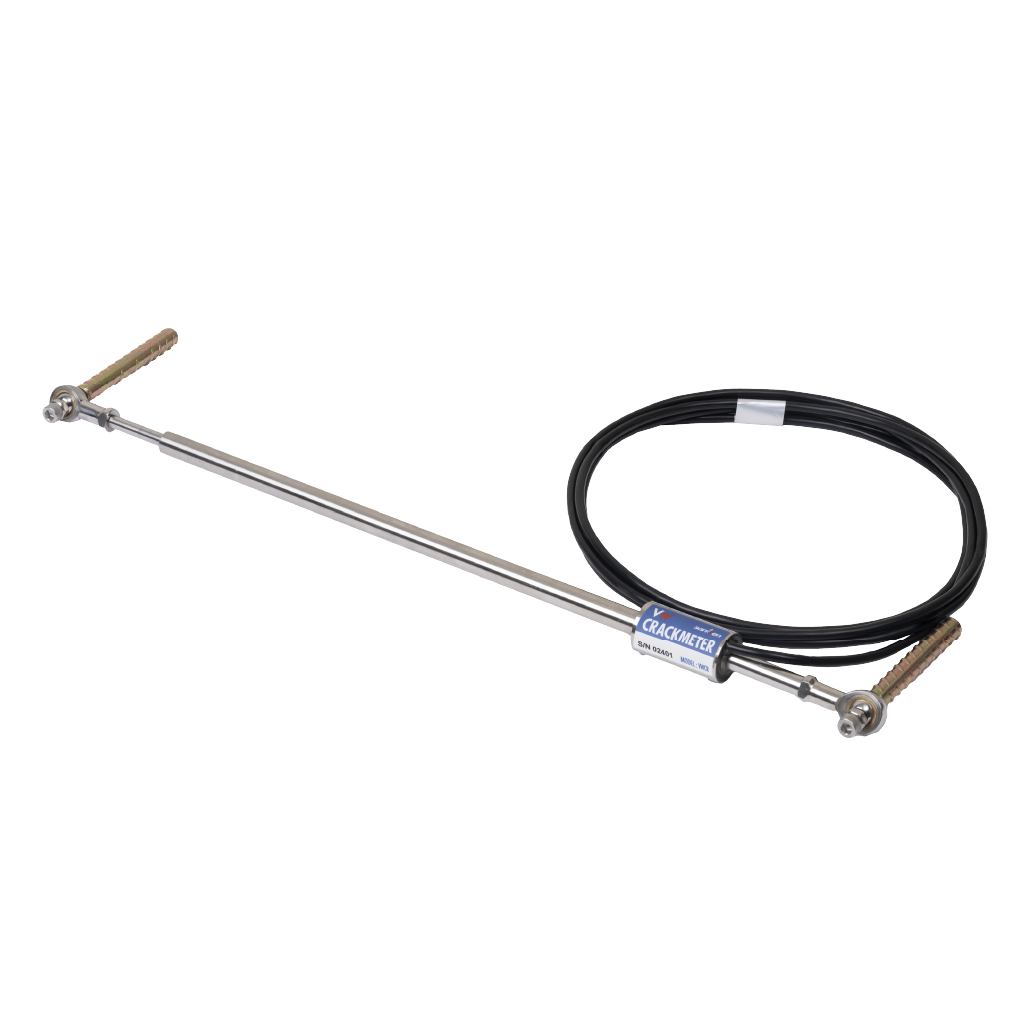

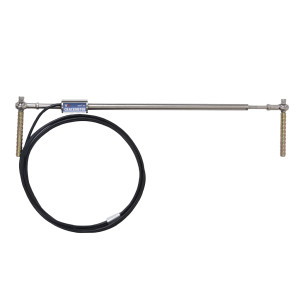

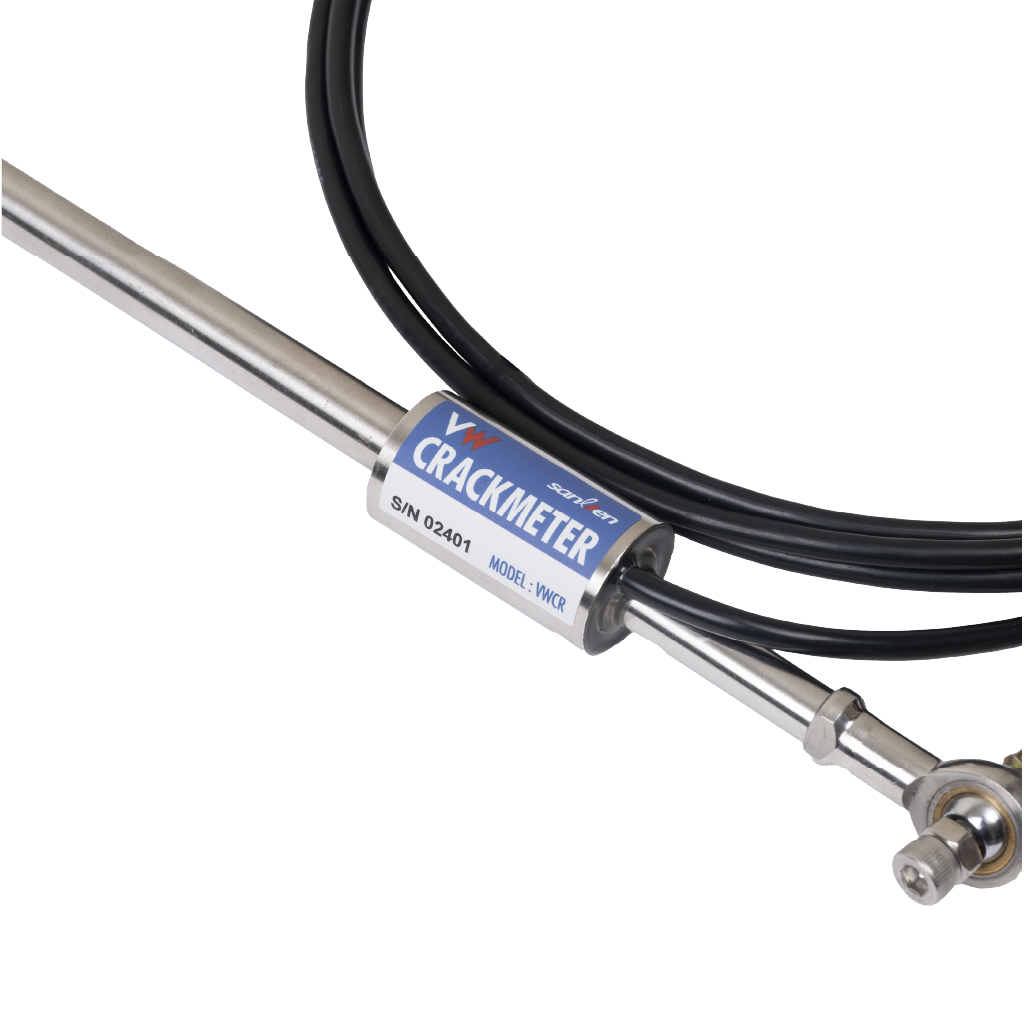

Le VW Crackmeter est un capteur de déplacement à corde vibrante conçu pour la mesure précise de l’ouverture ou de la fermeture de fissures et de joints dans les structures. Il est disponible en plusieurs étendues de mesure, de 12,5 mm à 300 mm, avec une résolution de 0,025 % F.S. et une précision de ±0,1 % F.S. Son fonctionnement à corde vibrante garantit une excellente stabilité à long terme, insensible aux variations de câble ou aux perturbations électromagnétiques.

Installation

Le capteur intègre également un thermistor pour la mesure de température locale et se monte facilement grâce à ses rotules universelles, permettant de suivre avec fiabilité les déformations dans le béton, les barrages, ponts, tunnels ou ouvrages souterrains.

Applications

Surveillance de fissures dans les barrages, ponts, tunnels et bâtiments
Suivi de l’ouverture et de la fermeture de joints de dilatation
Contrôle des déformations dans les structures en béton armé ou maçonnées
Monitoring des mouvements différentiels entre deux parties d’un ouvrage
Instrumentation géotechnique de galeries, parois moulées et soutènements
Suivi de la stabilité des ouvrages soumis à des tassements ou glissements
Surveillance de pipelines, réservoirs et ouvrages hydrauliques
Mesure des déplacements relatifs dans les fondations profondes et structures enterrées
Instrumentation à long terme des infrastructures critiques (centrales, barrages, tunnels, ponts)

Etendue de mesure: 50 / 100 / 150 / 200 / 250 / 300 / 12;5 / 25 mm
Température de fonctionnement: -20 à 80 °C
alimentation: via datalogger - VWdot
Matériau: Acier Inoxydable
