StrainTrack – Kit connecté de monitoring de déformation

Présentation

Le StrainTrack est une solution connectée conçue pour la mesure et la surveillance continue des déformations mécaniques sur les structures, ouvrages de génie civil et équipements industriels.

Le système associe un ou plusieurs extensomètres, une unité d'acquisition dédiée aux ponts de jauges et une transmission vers une plateforme de supervision distante.

Les capteurs sont installés directement sur la structure à surveiller afin de mesurer les très faibles variations dimensionnelles provoquées par :

• les charges appliquées
• les variations de pression
• les efforts mécaniques
• les cycles d'exploitation
• les variations thermiques
• les déformations progressives de la structure

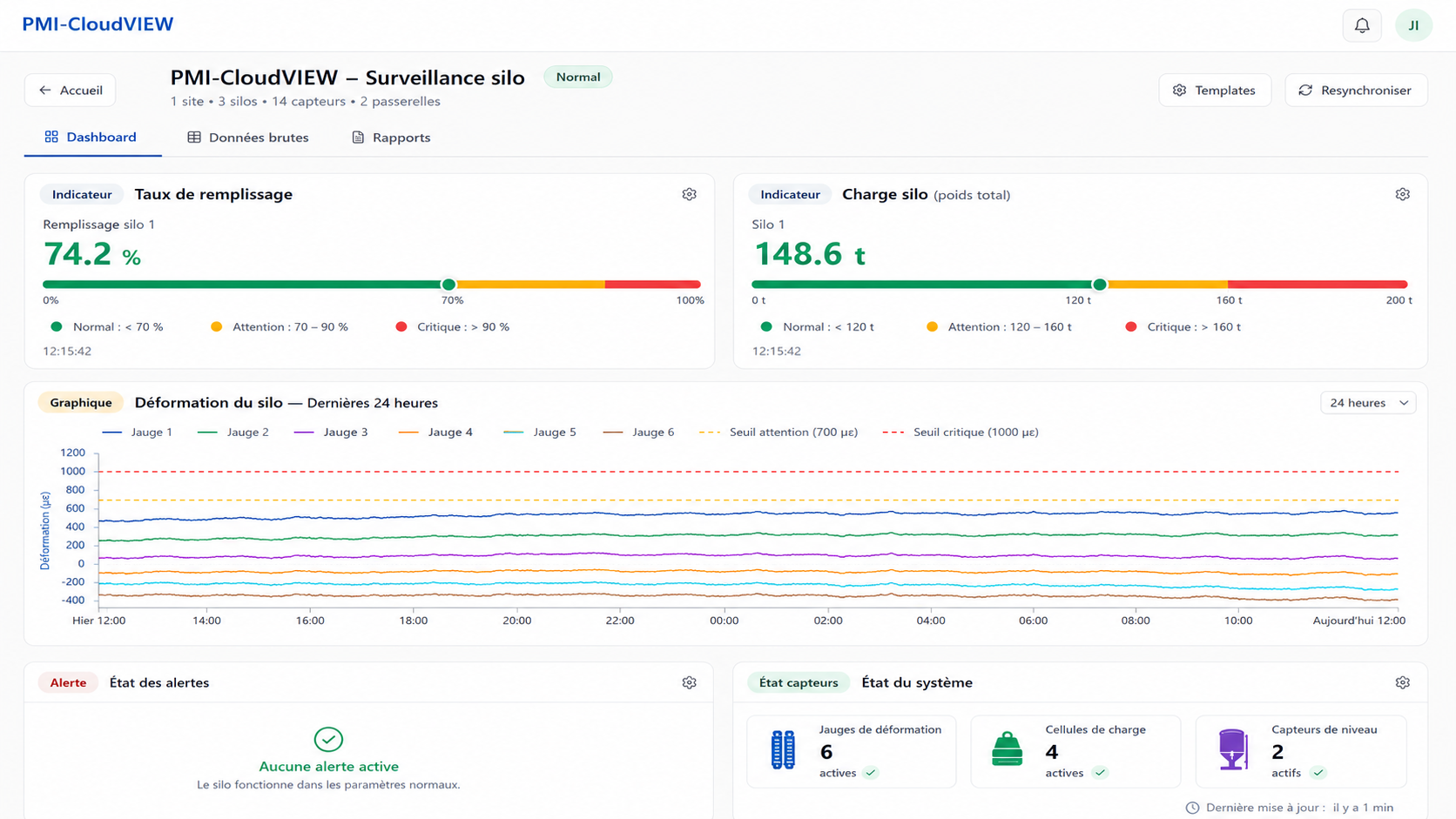

Les données sont enregistrées automatiquement puis transmises vers PMI-CloudVIEW, où elles peuvent être visualisées sous forme de courbes, d'historiques et d'indicateurs d'alerte.

Grandeurs surveillées

Le StrainTrack permet notamment de suivre :

• la déformation longitudinale
• la déformation en compression
• la déformation en traction
• l'évolution d'une structure sous charge
• les variations cycliques de déformation
• les différences de comportement entre plusieurs zones instrumentées
• les dérives lentes dans le temps
• les événements de surcharge
• les effets thermiques sur la structure

Selon le type de structure et les paramètres mécaniques disponibles, les mesures de déformation peuvent également être exploitées pour estimer des contraintes mécaniques.

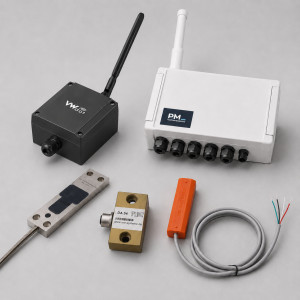

Composition du kit

Le système StrainTrack peut comprendre :

• un ou plusieurs extensomètres
• des extensomètres à coller
• des extensomètres à visser
• des extensomètres à souder
• les accessoires de fixation
• les câbles et connectiques
• un nœud d'acquisition pour ponts de jauges
• une mesure de température selon la configuration
• une passerelle ou communication IoT
• une alimentation adaptée au site
• la plateforme PMI-CloudVIEW
• les accessoires de protection nécessaires à l'installation

Le nombre de capteurs, leur technologie et leur implantation sont définis selon la structure et les zones à surveiller.

Extensomètres à coller

Les extensomètres à coller sont directement fixés sur la surface préparée de la structure.

Ils permettent de mesurer avec précision les faibles variations de déformation sur :

• poutres métalliques
• charpentes
• poteaux
• éléments mécaniques
• cuves
• structures métalliques
• équipements industriels

Cette technologie permet une instrumentation compacte avec une faible influence sur le comportement mécanique de la structure.

Une préparation adaptée de la surface et une protection du capteur sont nécessaires pour garantir la stabilité des mesures sur la durée.

Extensomètres à visser

Les extensomètres à visser permettent une installation mécanique robuste sur la structure.

Ils sont particulièrement adaptés lorsque :

• le collage n'est pas souhaité
• l'installation doit pouvoir être démontée
• la structure est exposée à des conditions industrielles sévères
• une installation rapide est nécessaire
• le capteur doit bénéficier d'une protection mécanique renforcée

Ils peuvent notamment être utilisés sur :

• structures métalliques
• poutres
• charpentes
• machines
• silos
• cuves
• ouvrages industriels

Acquisition et transmission

Le nœud StrainTrack assure automatiquement l'acquisition des extensomètres installés sur la structure.

Selon la configuration, il peut gérer plusieurs points de mesure afin de comparer simultanément différentes zones.

Le système peut assurer :

• l'excitation des ponts de jauges
• l'acquisition des mesures
• la compensation de l'offset
• l'enregistrement local
• l'horodatage
• la mesure de température
• la transmission périodique
• la conservation des données en cas de perte réseau
• la retransmission lors du rétablissement de la communication

La fréquence de mesure et de transmission est adaptée au comportement de la structure et aux objectifs du projet.

Seuils et alertes

Des seuils peuvent être configurés afin de détecter automatiquement une évolution anormale.

Le système peut notamment générer une alerte en cas de :

• déformation excessive
• évolution rapide
• dépassement d'une valeur prédéfinie
• différence importante entre plusieurs zones
• variation inhabituelle par rapport à l'état de référence

Les seuils sont définis selon la structure, l'application et les critères du projet.

Applications

Le StrainTrack peut être utilisé pour :

• surveillance de poutres

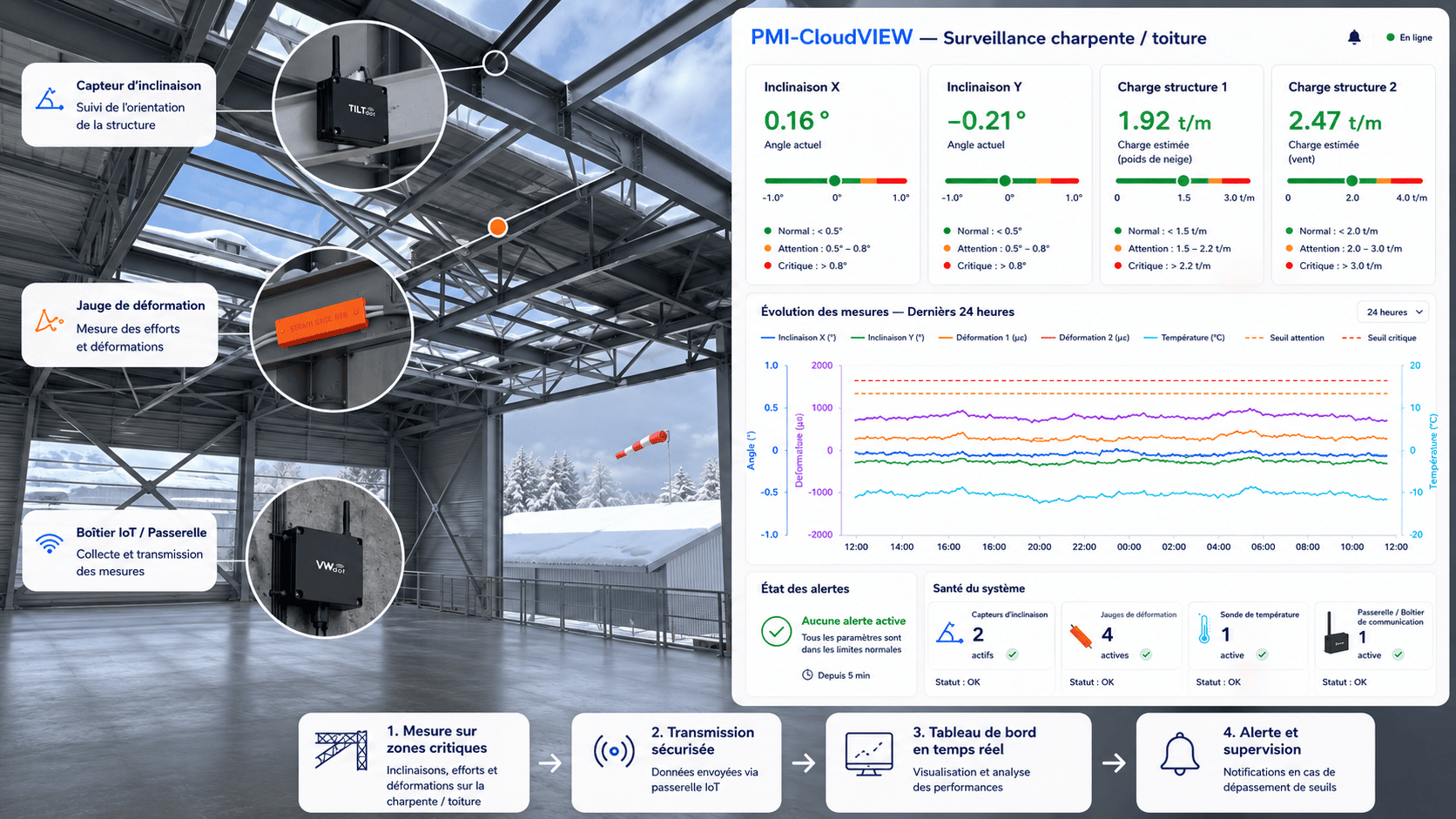

• monitoring de charpentes métalliques
• surveillance de ponts
• suivi de passerelles
• monitoring de poteaux
• surveillance de structures industrielles

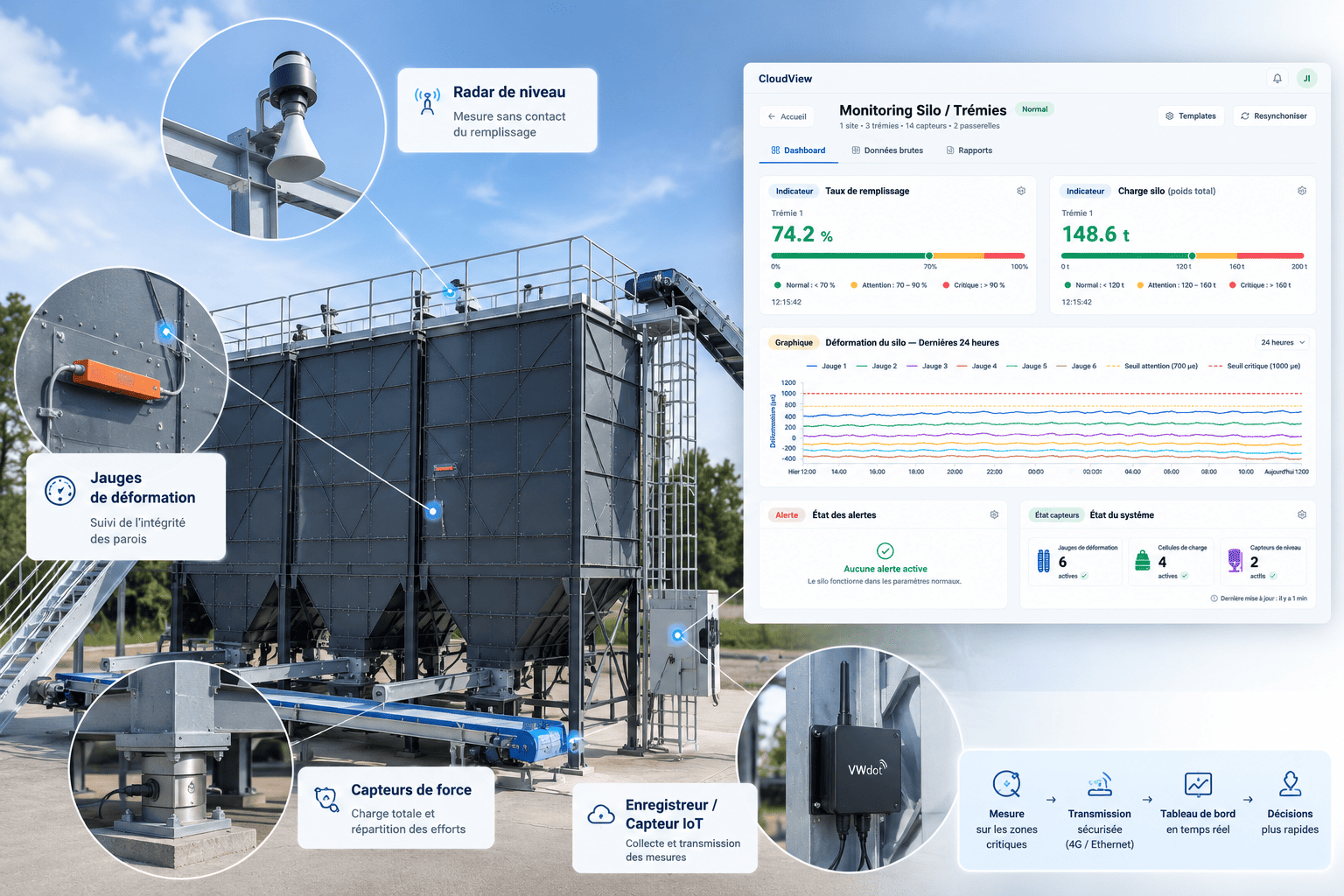

• suivi de silos
• surveillance de cuves
• monitoring de réservoirs
• suivi de bâtiments
• surveillance de structures sous charge
• contrôle de structures temporaires
• suivi de machines industrielles
• essais de chargement
• monitoring d'ouvrages d'art
• surveillance de structures métalliques
• instrumentation temporaire ou permanente

Avantages

• surveillance continue des déformations
• mesure directement sur la structure
• extensomètres collés ou vissés
• installation adaptable aux structures existantes
• architecture mono ou multi-points
• suivi à distance
• historique des mesures
• détection automatique des dérives
• seuils et alertes configurables
• comparaison de plusieurs zones
• intégration possible de la température
• solution temporaire ou permanente
• architecture évolutive

Extensomètres

Les dimensions dépendent de la technologie et du modèle sélectionnés.

• Technologie : extensomètre résistif / pont de jauges
• Installation : collage ou fixation mécanique
• Nombre de points : configurable
• Orientation : adaptée à la direction des efforts
• Longueur de câble : configurable selon l'installation
• Protection : définie selon l'environnement du projet

Nœud d'acquisition

• Nombre de voies : configurable selon le projet
• Entrées : ponts de jauges / corde vibrante
• Mesure température : disponible selon configuration
• Montage : à proximité de la structure ou en coffret
• Dimensions : selon la configuration retenue

• configuration mono ou multi-capteurs
• nombre de voies configurable
• différentes longueurs de câble
• boîtier de jonction
• stockage local des données
• alimentation secteur
• alimentation batterie
• alimentation solaire selon le projet
• tableau de bord PMI-CloudVIEW

Accessoires

• colles et consommables d'installation
• kits de préparation de surface
• protections de jauges
• platines de fixation
• visserie
• sonde de température
• supports de fixation
