Ref: SR20/75/W

Collecteur tournant axial - 20 pistes - miniature - étanche

  • Collecteur tournant 20 pistes
  • Vitesse de rotation max : 4000 Tr/min
  • Version étanche disponible
  • Diamètre rotor / stator : 19 mm
  • Poids max : 100 gr max
  • Courant max : 500mA
  • Température d'utilisation : de -40 °C à +121 °C

Télécharger la fiche produit

?

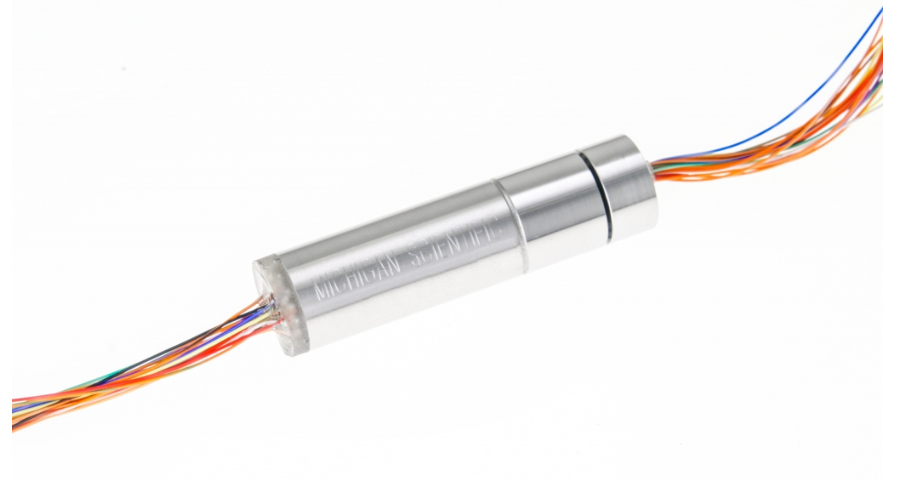

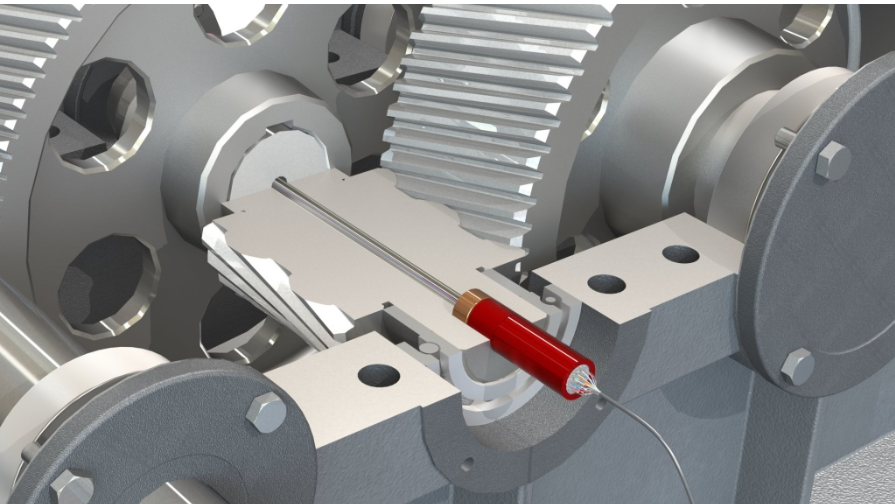

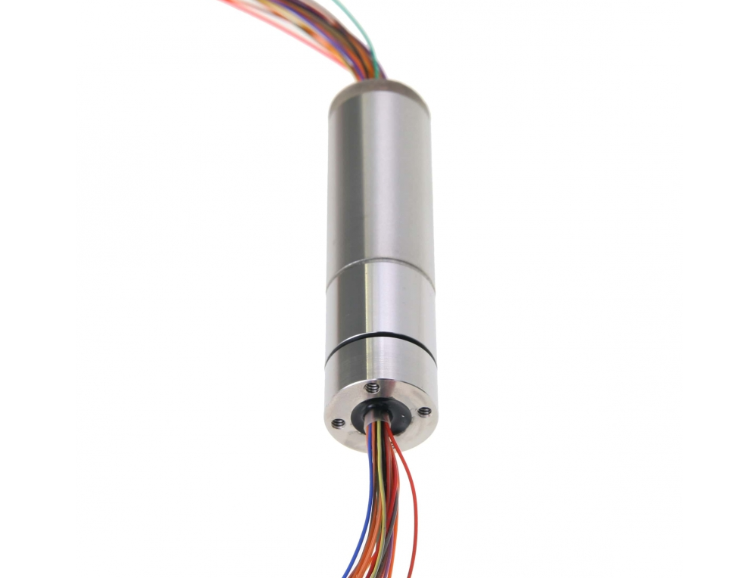

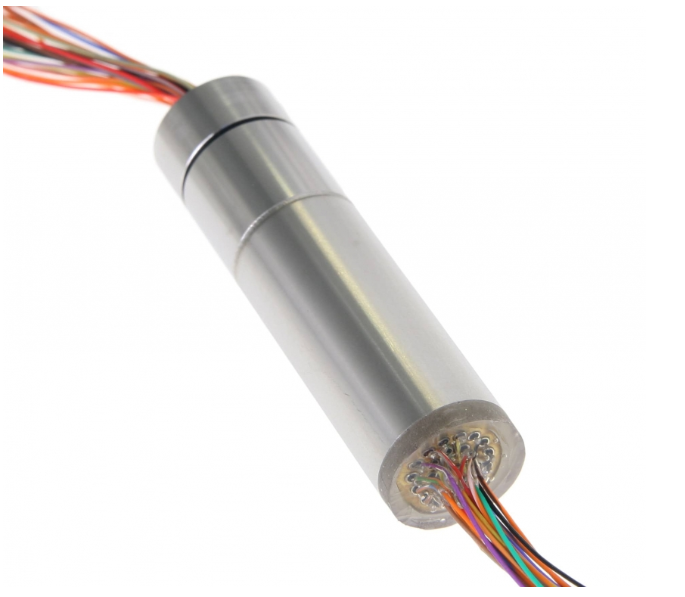

Le collecteur tournant SR20/75/W de Michigan Scientific est utilisé dans des applications où l'espace est limité, comme dans un arbre de transmission, un essieu ou un engrenage. Le rotor et le stator ont chacun un diamètre de 19mm seulement, ce qui permet de monter le collecteur dans un petit alésage.

Le SR20/75/W possède vingt pistes permettant l'établissement de connexions électriques avec des jauges de contrainte, des thermocouples ou d'autres capteurs en rotation. Les contacts sont constitués de métaux précieux minimisant la résistance électrique de la transmission (bruit électrique).

Série
SR
Montage
Axial - bout d'arbre
Nombre de pistes
20
Vitesse de rotation maxi
4000 rpm
Version étanche
non disponible
Codeur angulaire
sans
Courant maximal par voie
500 mA
Diamètre rotor
41.28 mm
Diamètre stator
34.93 mm
Longueur
56.6 mm
Contacts rotor
Picots à souder
Contacts stator
Picots à souder
  • Diamètre: 19 mm
  • longueur: 70 mm
  • étanche
  • câblage
