Ref: SHAKE SS300

SHAKE SS300 – Interrupteur sismique triaxial à 3 relais

Interrupteur sismique triaxial pour mise en sécurité automatique
Accéléromètre MEMS X / Y / Z
Plage de mesure ±2 g
Détection selon PGA, PGV et intensité sismique
Algorithmes PGA / PGV / STA-LTA
3 relais indépendants pour commandes de sécurité
Échantillonnage fixe 200 SPS
Communication RS-485 Modbus RTU
Installation au sol ou sur paroi
Stockage du dernier événement sismique

Livrable sous 5 à 6 semaines

Présentation

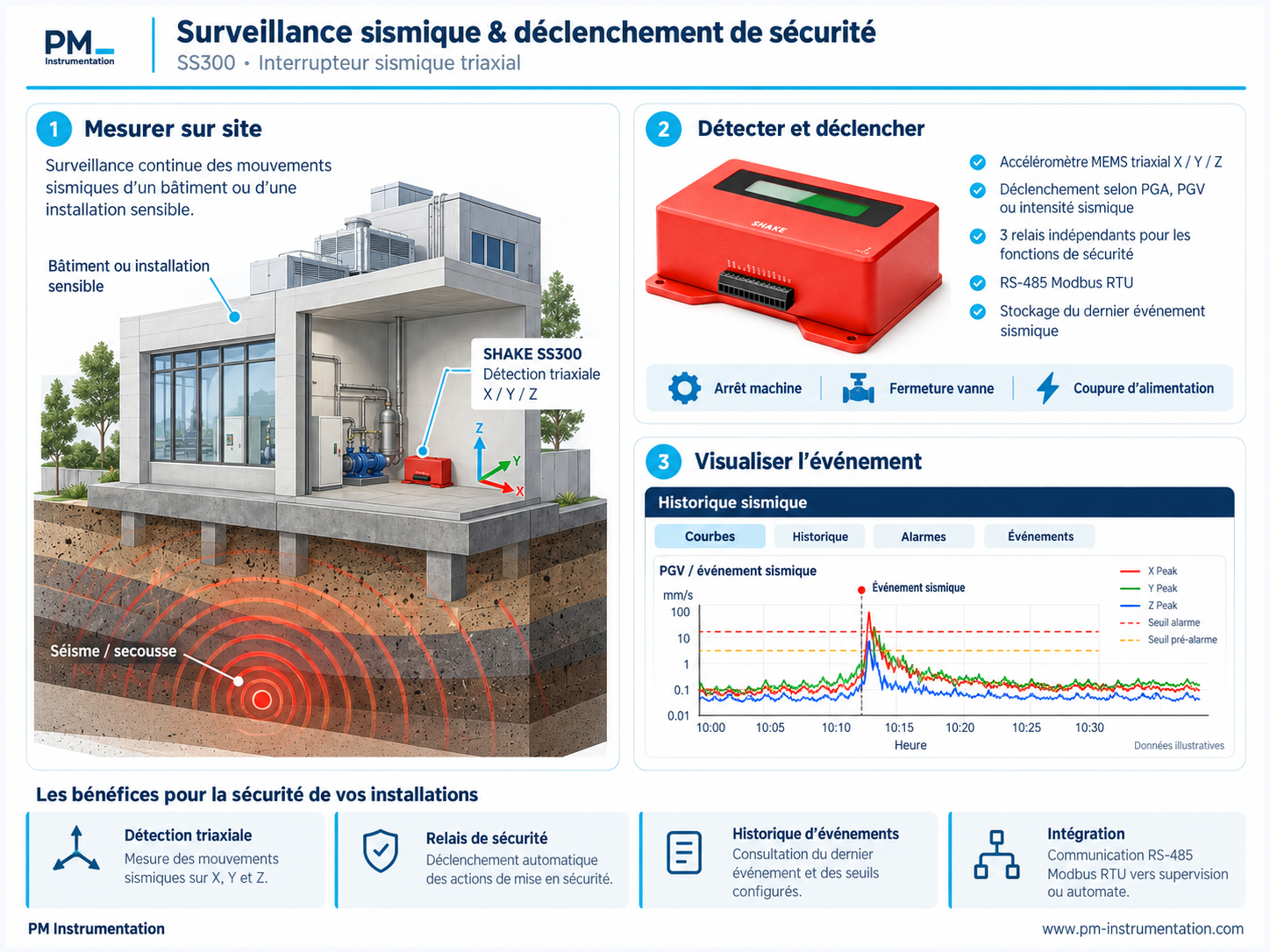

Le SHAKE SS300 est un interrupteur sismique intelligent destiné à la détection des séismes et à la mise en sécurité automatique des équipements.

Son accéléromètre MEMS triaxial mesure les mouvements suivant les axes X, Y et Z. Le système analyse notamment la PGA, la PGV et l’intensité sismique afin de déterminer si une action de sécurité doit être déclenchée.

Trois relais indépendants permettent de commander directement un arrêt machine, une vanne gaz, un pipeline, une alarme ou une autre fonction de sécurité.

La communication RS-485 Modbus RTU permet également d’intégrer le SS300 dans un automate ou une architecture de contrôle existante.

Détection sismique

Le SHAKE SS300 peut déclencher ses relais à partir de différents critères :

PGA – Peak Ground Acceleration
PGV – Peak Ground Velocity
STA/LTA
intensité sismique

Plusieurs échelles d’intensité sont disponibles, notamment MMI, JMA, KMA, GBT et CWB.

Le filtrage intégré contribue à limiter l’influence des vibrations artificielles lors de la détection.

Relais et mise en sécurité

Le SS300 dispose de 3 relais mécaniques isolés, configurables indépendamment.

Ils peuvent notamment commander :

l’arrêt d’une machine
la fermeture d’une vanne
la coupure d’un équipement
une alarme locale
une entrée automate
une procédure d’urgence

Les relais peuvent être surveillés, testés ou réinitialisés via Modbus RTU.

Applications

Le SHAKE SS300 est particulièrement adapté à :

mise en sécurité des ascenseurs
fermeture automatique de vannes gaz
protection des pipelines
arrêt de lignes de production
mise en sécurité d’équipements industriels
protection d’installations sensibles
déclenchement de procédures d’urgence

FAQ

À quoi sert un interrupteur sismique ?
Il détecte un événement sismique et peut déclencher automatiquement une action de sécurité lorsque les seuils configurés sont dépassés.
Le SHAKE SS300 peut-il arrêter directement une machine ?
Oui. Il dispose de 3 relais indépendants pouvant être intégrés à une chaîne de commande ou de sécurité.
Quels paramètres permettent de déclencher les relais ?
Les relais peuvent être configurés selon la PGA, la PGV ou différentes échelles d’intensité sismique.
Peut-il être intégré à un automate ?
Oui. La communication RS-485 Modbus RTU permet de l’intégrer à un automate ou un système de contrôle industriel.

Grandeur physique: Vibration
Application: géotechnique, Sols, Génie civil, Bâtiment
