Ref: SHAKE SS300

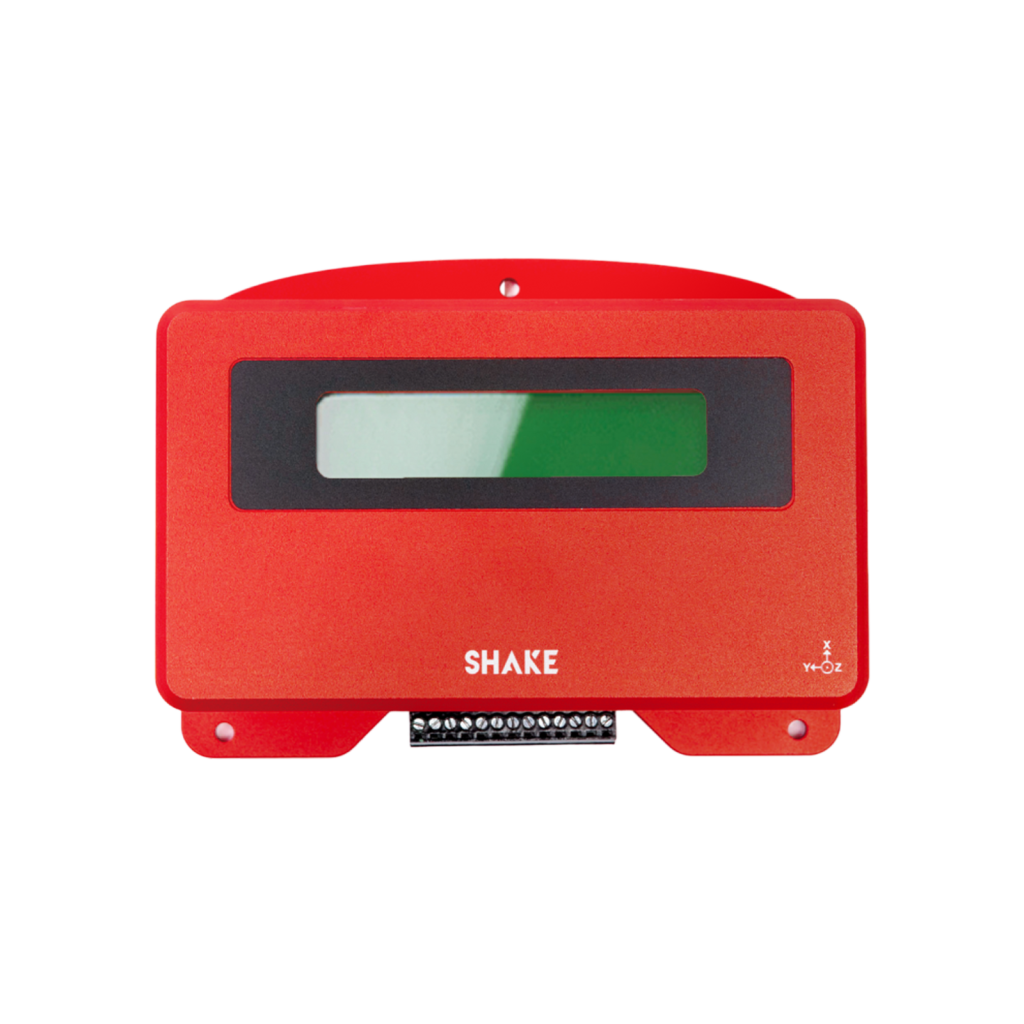

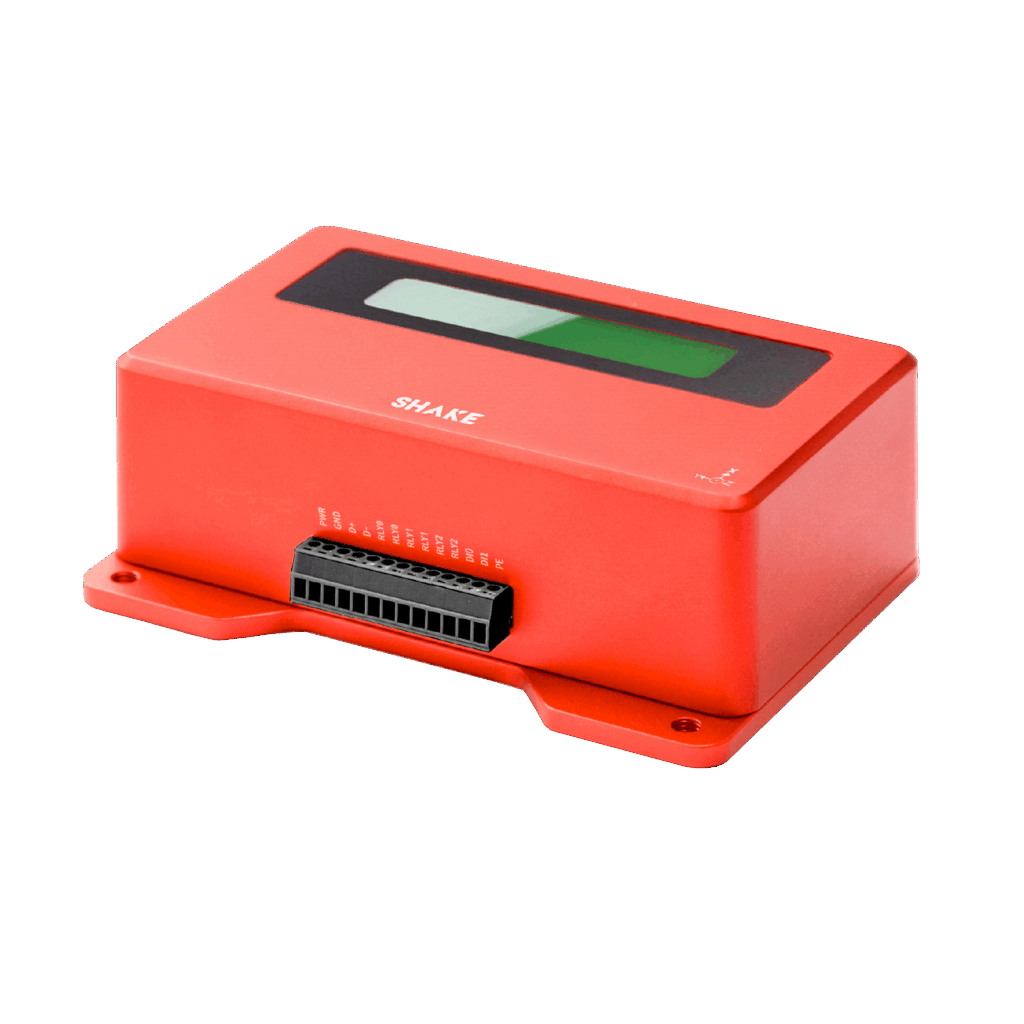

SHAKE SS300 – Interrupteur sismique intelligent

Accéléromètre MEMS triaxial X / Y / Z
Plage de mesure ±2 g
Détection selon PGA, PGV et intensité sismique
Algorithmes PGA, PGV et STA/LTA
3 relais indépendants pour les fonctions de sécurité
Communication RS-485 Modbus RTU
Échantillonnage 200 échantillons/s
Stockage du dernier événement sismique
Affichage local des paramètres

Livrable sous 5 à 6 semaines

Présentation

Le SHAKE SS300 est conçu pour détecter les mouvements sismiques et déclencher automatiquement des actions de sécurité lorsqu’un seuil prédéfini est dépassé.

Le système mesure les accélérations sur les axes X, Y et Z et peut exploiter différents critères de déclenchement tels que PGA, PGV ou une échelle d’intensité sismique.

Trois relais indépendants permettent de piloter directement des équipements de sécurité : arrêt d’une machine, fermeture d’une vanne, coupure d’une alimentation ou mise en sécurité d’une installation.

La communication Modbus RTU permet également de superviser l’état du système, tester les relais ou les réinitialiser depuis une automatisation externe.

Déclenchement sismique

Le SHAKE SS300 peut déclencher ses relais selon différents critères :

PGA – Peak Ground Acceleration
PGV – Peak Ground Velocity
STA/LTA
échelles d’intensité sismique

Plusieurs référentiels d’intensité sont disponibles, notamment MMI, JMA, KMA, GBT et CWB.

Relais et intégration

Le système intègre 3 relais mécaniques isolés, configurables indépendamment.

Ils peuvent être utilisés pour :

arrêter automatiquement un équipement
fermer une vanne ou un circuit
commander une alarme
transmettre une information à un automate
déclencher une procédure de mise en sécurité

Les relais peuvent également être testés et réinitialisés à distance via Modbus RTU.

Applications

Le SHAKE SS300 est particulièrement adapté à :

mise en sécurité des ascenseurs
fermeture automatique de vannes gaz
protection des pipelines
arrêt de lignes de production
mise en sécurité d’équipements industriels
protection d’installations sensibles
déclenchement de procédures d’urgence

FAQ

À quoi sert le SHAKE SS300 ?
Il permet de détecter un événement sismique et déclencher automatiquement des actions de sécurité via ses relais intégrés.
Combien de relais sont disponibles ?
Le SS300 dispose de 3 relais indépendants, configurables selon différents seuils ou critères sismiques.
Peut-il communiquer avec un automate ?
Oui. Il utilise une communication RS-485 Modbus RTU, permettant son intégration dans une architecture industrielle.
Peut-il être installé sur un mur ?
Oui. Le système peut être installé au sol ou sur une paroi grâce à sa fonction de compensation dynamique d’orientation.

Grandeur physique: Vibration
Application: géotechnique, Sols, Génie civil, Bâtiment
