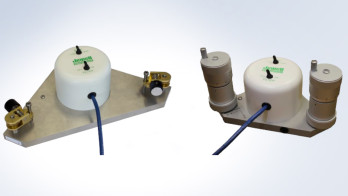

Les tiltmètres sur plate-forme des séries 600 et 700 sont des solutions exceptionnelles pour la mesures d'inclinaison de haute précision dans toute une série d'applications. La conception durcie, la plage de température étendue (-40 à 85°C) et la résolution exceptionnelle allant jusqu'à 25 nrad font des tiltmètres des séries 600 et 700 une instrumentation adaptée pour diverses applications scientifiques et géotechniques, y compris en extérieur, incluant
- la surveillance des volcans
- la surveillance de ponts, d'ouvrages
- La mise à niveau de plates-formes radar
- L'orientation de téléscope
- La géotechnique
La construction est robuste, résistante aux chocs et vibrations, pour une durée de vie > 20 ans. La stabilité de la mesure, excellente, est idéale pour les applications de surveillance prolongée.
Spécifications
| 601 | 603 | 701 | 711/716 | |
|---|---|---|---|---|
| étendue de mesure | ±0.0115°, ±0.0235°, ±0.115°, ±0.235° | ± 20, ± 200 ou ± 2000 μrad | ±0.046°, ±0.46°, ±0.5°, ±5°, ±0.8°, ±8° | ±0.046°, ±0.46°, ±0.8°, ±8°, ±4°, ±70° |
| Nombre d'axes | 2 | 2 | 2 | 2 |
| résolution max | 25 ou 50 nrad | 2,5 nrad ou 25 nrad | 0,1 µrad ou 1 µrad | 0,1 / 1 / 10 ou 21 µrad |
| Signal de sortie | ±8 VDC / ±16 VDC | ±8 VDC / ±16 VDC | ±8 VDC / ±16 VDC / RS-232/422 | ±8 VDC / ±16 VDC / RS-232/422 |
| Alimentation | ±11 to ±15 VDC | ±11 to ±15 VDC | ±11 to ±15 VDC / 7-28VDC | ±11 to ±15 VDC / 7-28VDC |
| Installation | horizontale | horizontale | horizontale | horizontale ou verticale |
| Température de fonctionnement | -25 à +70°C | -25 à +70°C | -25 à +70°C | -25 à +70°C |
| Mise à niveau | pieds équipés de vis micrométriques | pieds équipés de vis micrométriques | pieds équipés de vis de réglage en invar | pieds équipés de vis de réglage |
| Remarque | version IP65 | version IP65 |
Installation, Utilisation

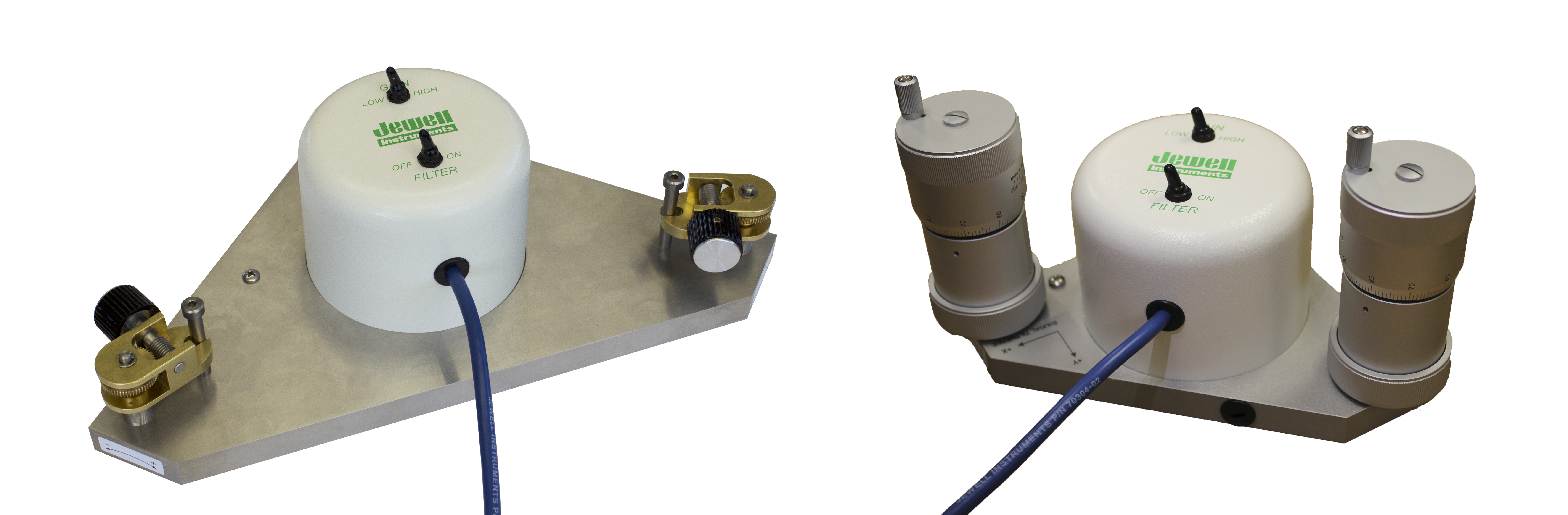

Certains modèles sont équipés de pieds de nivellement Invar intégrés - ou même de micromètres intégrés - pour une installation facile et une mise à niveau précise sur toute surface horizontale. Les inclinomètres biaxiaux contiennent deux capteurs d'inclinaison disposés orthogonalement. La somme vectorielle des sorties des deux canaux donne la direction et l'amplitude de la rotation par rapport au vecteur de gravité vertical.
Les inclinomètres de plateforme et de surface de la série 700 contiennent également un capteur de température installé dans la plaque de base à côté des capteurs d'inclinaison. Ce capteur de température permet d'enregistrer et d'évaluer les effets des changements de température sur le comportement mesuré de la structure et du sol.
De nombreuses options pour l'acquisition de données (sortie analogique, numérique, avec enregistreur intégré ou remontée sur serveur automatisée) sont disponibles
Plus d'informations
Plus d'informations sur la gamme ici.
