Ref: SC-2440

Capteur de déplacement inductif OEM low cost - résolution 1µm - étendue 2.5 ou 4 mm

  • Capteur inductif à Courant de Foucault pour applications OEM
  • Excellent rapport performance / coût
  • Etendue de mesure : 4 mm (cible acier) ou 2,5 mm (cible aluminium)
  • Résolution : 1µm
  • Répétabilité : 0,01% de l'étendue de mesure
  • Temps de réponse : 100 µs
  • Sortie amplifiée non linéaire 0-10 VDC
  • Mesure de température intégrée : 10 mV/ °C
  • Alimentation : 15 à 30 volts Vcc
  • Température de fonctionnement : 0-70 °C

Télécharger la fiche produit

?

Présentation du SC-2440

Le capteur de déplacement inductif à Courant de Foucault SC-2440 est une solution performante, entièrement intégrée et économique pour la mesure de position ou de déplacement sans contact de précision. le SC-2440 utilise le principe du Courant de Foucault pour mesurer avec une excellente résolution (1µm) et répétabilité (0,01%) la distance à une cible métallique jusqu'à 4mm sur de l'acier, et 2,5 mm sur de l'aluminium. Comme l'ensemble des capteurs à Courant de Foucault, la mesure est insensible à l’huile, aux poussières, à l’humidité, aux champs magnétiques.

Le signal de sortie du SC-2440 est une tension 0-10 Vcc avec une alimentation 15 à 30 Vcc. La réponse du SC-2440 au déplacement de la cible magnétique (acier ou aluminium) est non linéaire mais très répétable (0,01% de l'étendue de mesure) et la réponse dynamique (10kHz) permet l'utilisation du capteur pour de l'analyse vibratoire, de la mesure de régime de rotation, ou de la détection sur des process de fabrication automatisés.

Par ailleurs, le capteur inclut une sortie température (0-70°C) sous la forme d'une tension pour une correction débarquée en température de la mesure. Le capteur est alimenté en 15-30 VDC. Le circuit d'alimentation inclut une diode et une régulation pour réduire le bruit.

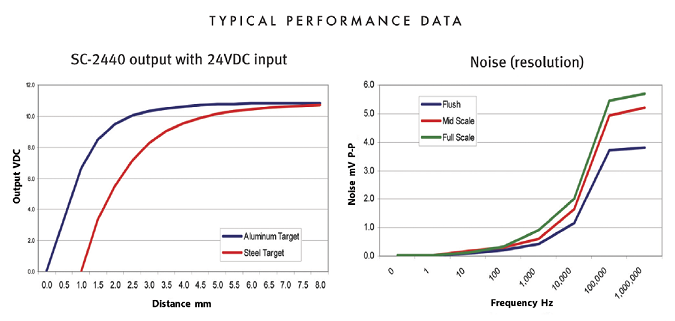

Etendues de mesure

  • 4 mm avec un offset de 1 mm pour une cible acier
  • 2,5 mm sans offset pour une cible aluminium

Le temps de réponse après application du filtre passe-bas est de 100µs.

Applications

Le SC-2440 est un très bon compromis performances / coût pour de nombreuses applications dans le domaine de la recherche et de la production.

  • Mesure d'épaisseur
  • Mesure de position
  • Mesure de vibrations (amplitude et fréquence)
  • Mesure de déplacement
  • Mesure de vitesse de rotation
  • Détection de faux ronds
  • Surveillance d'usure de paliers
Technologie
Courant de Foucault
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.01 % FS
Remarque
Sortie non linéaire amplifié, faible coût
Bande passante (-3 dB)
1000 Hz
Signal de sortie
0-10VDC
Sortie analogique
0-10 VDC
Température de fonctionnement
0 à 70 °C
Classe de Protection
IP67
alimentation
15 à 30 Vdc
Matériau
Acier

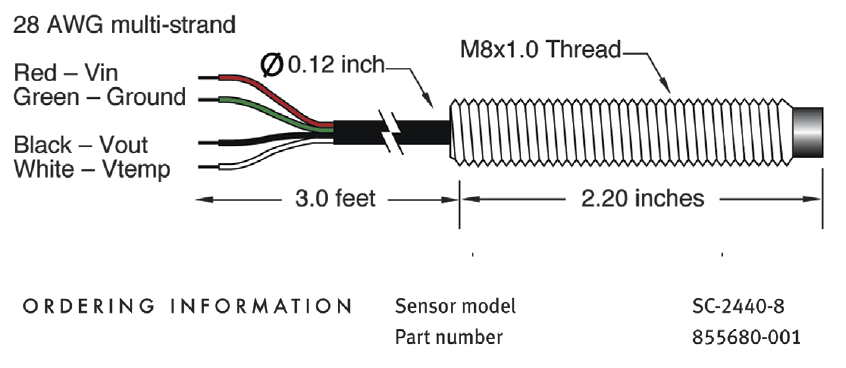

Connectique
Câble 1 m

Maximum jam nut torque: 1.6 Nm

  • Calibration spéciale avec étendue de mesure non standard,
  • Câble spéciaux ; connecteur sur le câble, traversée étanche.
  • Longueur de câble capteur
  • Micromètre de contrôle
  • Cale d'épaisseur téflon
  • Formation produit et technique de calibration
