Inclinomètre inertiel mono-axe - 3 à 90° - low cost - sortie analogique

  • Inclinomètre mono-axe
  • Etendues de mesure : ± 3, ± 14,5, ± 30, ± 45, ± 60, ou ± 90 °
  • Précision : 0,02 à 0,05 % de l'étendue de mesure
  • Limite chocs: 500g - Vibration: 20 grms
  • Bande passante: 0-5 Hz
  • Signal de sortie : ± 5 Vcc, 0-5 VDC ou 4-20 mA
  • Température d'utilisation : -55 à +85°C
  • Alimentation : ±12 to ±18 VDC, +15 to +30 VDC ou 12Vcc à 28 Vcc
  • Boîtier IP65
  • Connectique : Câble 6m de longueur
  • Dimensions identiques à la série AccuStar

Télécharger la fiche produit

?

Présentation

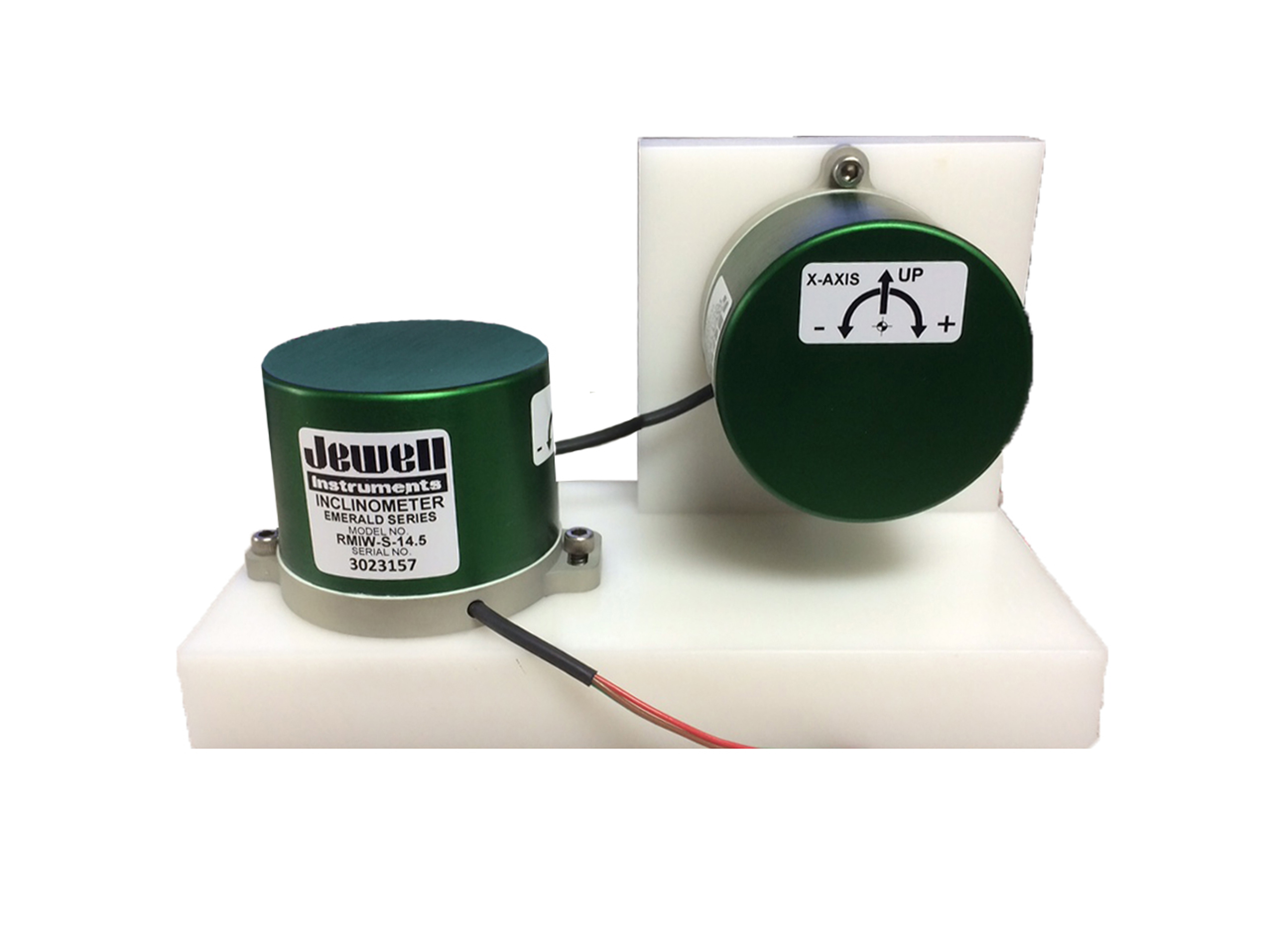

L'inclinomètre mono-axe de précision RMI est prévu pour les applications industrielles recherchant précision de mesure pour un budget limité. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est comprise entre 0.02% et 0.05% de la pleine échelle selon l'étendue de mesure, pour une bande passante atteignant 5Hz et une résolution de 3,5µrad.

6 étendues de mesure comprises entre ±3.0 et ±90.0° sont disponibles. Le signal de sortie est analogique: ±5VDC, 0-5 VDC ou 4-20 mA. La sensibilité à la température est extêmement faible: la sensibilité du zéro se limite par ex. à 0.0015V/° sur la plage ±90.0°, l'influence de la température sur la pente est de 100 ppm/°C.

La conception du RMI, dont les éléments sensibles sont protégés des chocs et vibrations par un système d'amortissement sec, permet une mesure précise et fiable dans des environnements sévères:

  • température de fonctionnement: -55 à +85°C
  • limite de choc: 500g
  • boitier acier étanche IP65

Installation

Le montage de l'inclinomètre RMI sur l'application est réalisé par l'intermédiaire de 2 vis M5. Une installation horizontale ou verticale est possible. Le capteur est livré avec une sortie câble de 6m de longeur.

Applications

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Robotique
  • Surveillance de bâtiments
  • Production
Technologie
Asservi / inertiel
Nombre de composantes
1 Axe
Etendue de mesure
3 / 14.5 / 30 / 90 / 45 / 60 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
5 Hz
Application
OEM, Géotechnique
Non linéarité (% PE)
± 0.05 , 0.02 , 0.04 %
Sensibilité au Zéro
0.001 %PE/°C
Signal de sortie
analogique (tension)
Sortie analogique
± 5 VDC
Interface
aucune
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-55 à 85 °C
Connecteur
Bornier 4 pins ou Connecteur rond
Classe de Protection
IP65
Matériau
Acier
Poids
0.280

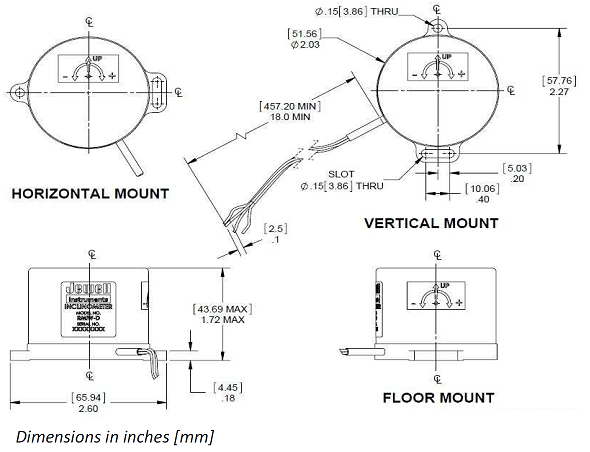

Dimensions

Les options de configuration

  • Plage de mesure
  • Configuration de montage (horizontale, verticale)
  • Calibration spéciale
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
