Inclinomètre biaxe numérique haute résolution pour surveillance structurelle

Présentation

Le PCA est un inclinomètre numérique biaxe utilisant une technologie MEMS avancée pour offrir une mesure d'inclinaison de haute précision. Équipé d'un capteur de température intégré et d'un convertisseur 24 bits, il corrige la linéarité en temps réel pour garantir une résolution de 0,0007° et une précision optimale. Chaque capteur subit un test de stabilité et de température sur deux semaines avant livraison.

Spécifications

Le PCA se distingue par sa robustesse et sa polyvalence. Il est encapsulé dans un boîtier en aluminium anodisé, entièrement scellé et doté d'un connecteur IP67 pour une installation simplifiée. La plage de mesure est configurable entre ±2° et ±60°, avec une précision RMS allant de 0,001° à 0,005° selon la plage sélectionnée. La sortie numérique (RS232, RS485, RS422 ou CAN MODBUS) permet une intégration facile dans les systèmes de surveillance et d'acquisition de données.

Installation et utilisation

Le PCA se monte aisément grâce à son boîtier compact (92 x 48 x 36 mm) et son poids de 400 g. Le connecteur 7 broches mâle (RS422 9 broches) et le câble PUR (à commander séparément) assurent une connexion fiable. La protection IP67 garantit une utilisation en environnements industriels ou extérieurs.

Acquisition des données

Le capteur offre une sortie numérique configurable (RS232, RS485, RS422 ou CAN MODBUS) avec une fréquence de transmission configurable entre 5 et 100 Hz. Le délai de démarrage est inférieur à 1 seconde, et la bande passante est ajustable entre 0.5 Hz et 20 Hz. La consommation électrique est de 16 mA sous 12 V DC, compatible avec une alimentation de 9 à 36 V DC.

Applications

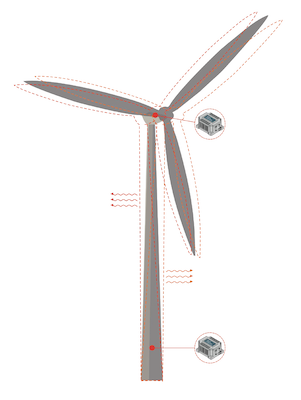

• Surveillance d'éoliennes
• Nivellement mécanique de précision
• Surveillance structurelle (ponts, bâtiments)
• Équipements géotechniques
• Monitoring de plateformes offshore

• Boîtier : 92 x 48 x 36 mm
• Poids : 400 g (hors câble)
• Connecteur : 7 broches mâle (RS422 9 broches)
• Raccordement : Câble PUR 4 ou 6 fils (non inclus)

• Plages de mesure personnalisables : ±2°, ±5°, ±10°, ±30°, ±60°
• Câbles et connecteurs sur demande (PUR, 4 ou 6 fils)
• Protocoles de sortie : RS232, RS485, RS422, CAN MODBUS
• Fréquence de sortie sélectionnable : 5 Hz, 10 Hz, 25 Hz, 50 Hz, 100 Hz

• Câbles et connecteurs PUR (à commander séparément).
• Modules d'acquisition et de surveillance à distance
