Ref: MUX-BC-12

Conditionneur 12 voies jauges de contraintes avec interface CANbus

Conditionneur/amplificateur pour 12 jauges de contraintes en quart de pont (3 fils)
Interface de sortie : 1 x CAN/CAN FD
Logiciel inclus pour la configuration et l'enregistrement des données
Résistances de shunt intégrées, paramétrage par soft
Gain réglable individuellement, programmation par soft
Résistances de complétude des pont intégrées au conditionneur
Idéal pour les mesures de contraintes en statique ou rotation avec un grand nombre de voies
Permet l'acquisition de jusqu'à 48 voies jauges de contraintes en empilant quatre modules MUX-BC-12

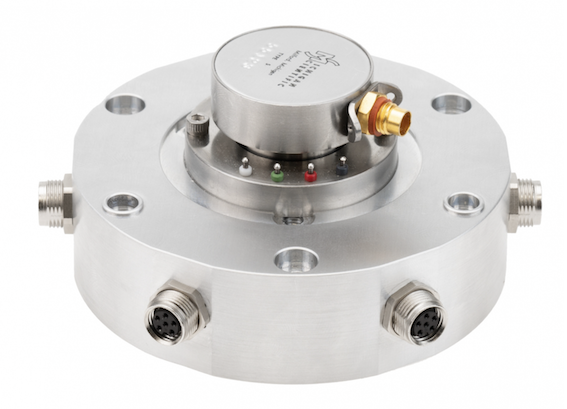

Pour les applications rotatives, à utiliser avec un collecteur tournant à 4 pistes S4

La gamme des conditionneurs pour jauges de contraintes et capteurs d'efforts/couples

Description

Le conditionneur MUX-BC-12 permet l'acquisition de jusqu'à 12 jauges de contraintes en quart-de-pont (3 fils) depuis un simple port CAN / CANFD. La complétude du pont, l'excitation du pont, l'amplification et la conversion analogique numérique sont réalisées individuellement sur chaque voie.

L’appareil intègre des résistances de shunt permettant une calibration automatique au démarrage ou déclenchée manuellement via le logiciel fourni. Jusqu'à 4 modules peuvent être assemblés et synchronisés, portant la capacité totale à 48 canaux depuis un simple port CAN.

Conçu pour fonctionner dans des environnements contraints ou en rotation (via slip ring), le MUX-BC-12 est particulièrement adapté aux applications de test sur véhicules, aéronautique, machines tournantes et bancs d’essai mécaniques. Il fonctionne sur une alimentation de 9 à 36 V, accepte des jauges de 120/350 Ω et offre une fréquence d’échantillonnage configurable.

Le logiciel associé permet la configuration de chaque canal, l’acquisition et l’enregistrement des données, assurant un traitement homogène et reproductible des mesures.

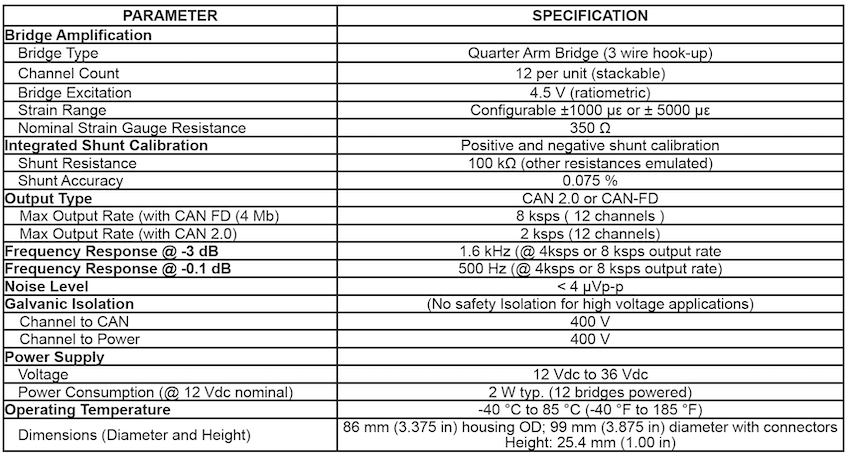

Spécifications

Configuration

Un logiciel est fourni pour la configuration et l'acquisition de données simple. La connexion au PC peut être réalisée à l'aide d'un convertisseur CAN vers USB en option.
