Ref: Model T8

Telemétrie 16-bit 8 voies thermocouples ou jauges de contraintes - haute vitesse

  • 8 entrées analogiques pour jauges de contrainte ou thermocouples type K
  • Montage en bout d'arbre
  • Vitesse de rotation max. > 24000 rpm
  • Alimentation par induction
  • 8 signaux de sortie +/- 10V
  • Dimensions compactes
  • Bande passante : 0-1 kHz (-3 dB)
  • Résolution du convertisseur : 16 Bit
  • Température de fonctionnement : -40 °C à +125 °C
  • Distance maximale émetteur / récepteur : 5 mm

Télécharger la fiche produit

?
Lead time : 6-8 weeks

Introduction

Le système de télémétrie T8 est conçu pour la transmission à haute vitesse de signaux thermocouple de type K ou jauges de contraintes à partir d'un arbre instrumenté à grande vitesse. Les signaux sont transmis numériquement avec contrôle d'erreur par télémétrie RF.

Le boîtier compact et sans roulement du T8 a été spécialement conçu pour minimiser la taille et le poids afin de permettre des essais à grande vitesse sur une durée prolongée. Le système ne comporte aucun composant d'usure et ne nécessite aucune maintenance. La série T a été testée jusqu'à 24 000 tr/min, et aucune limite supérieure de vitesse n'a été fixée.

La série T8 est alimentée par induction. Installer la bobine inductive primaire à une distance de 3 mm à 5 mm (environ) de l'unité T8 et elle alimentera l'unité de télémétrie rotative. Les antennes de réception sont connectées au récepteur de télémétrie qui fournit une sortie analogique de ±10 V pour chaque canal. D'autres options d'induction sont disponibles sur demande.

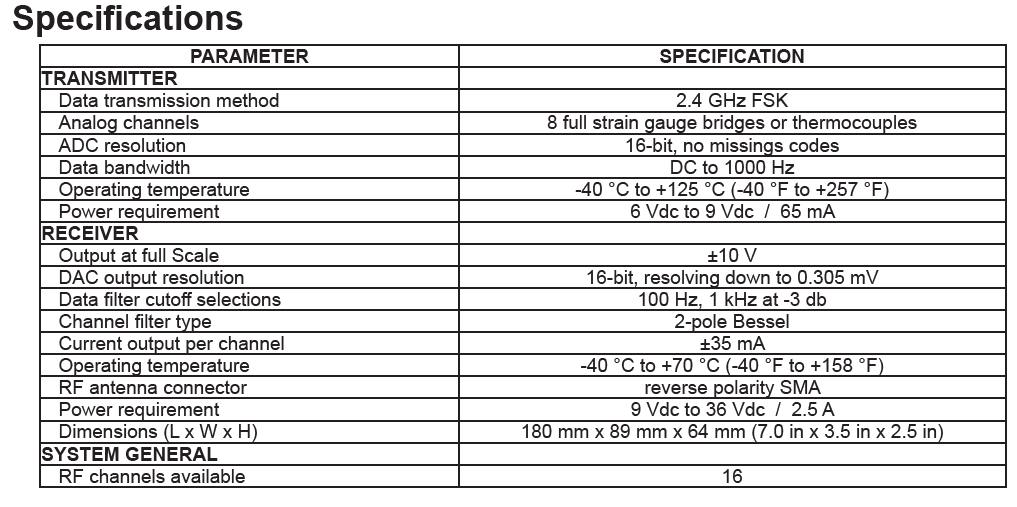

Specifications

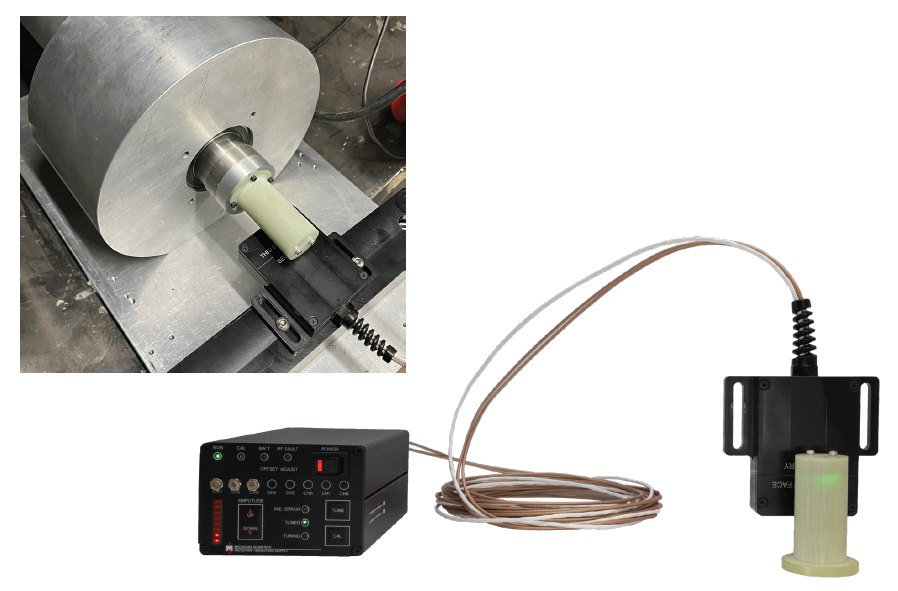

Installation

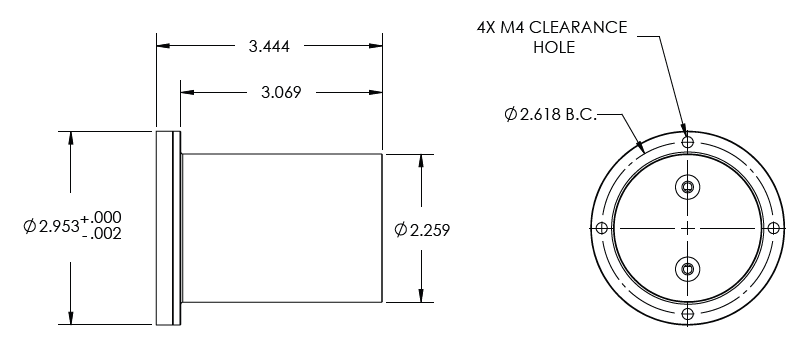

Dimensions (in inches)

Applications

  • tests de moteurs à courant continu
  • Essais de transmission
  • Aérospatial
  • Mesure de température de rotor
Voies d'entrée
8

Dimensions (en pouces)

  • gain
  • largeur de bande
  • nombre de canaux
  • géométrie
  • bride, adaptateurs de montage

Produits associés

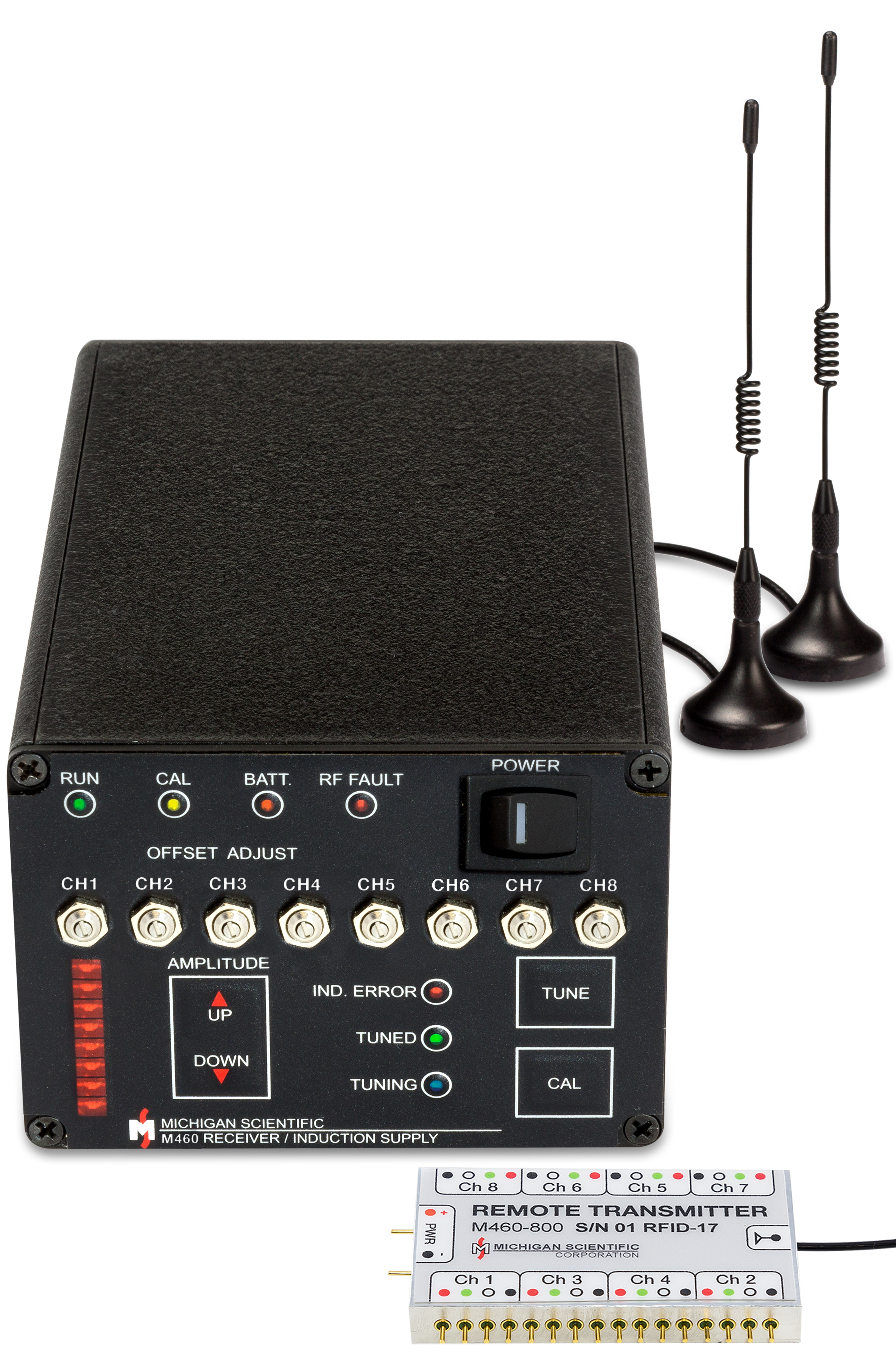

Multi-Channel Digital Telemetry System
