Ref: Model 755 et 756 - miniature

Capteur d'inclinaison miniature - éléctrolytique - 1 ou 2 axes

  • étendue de mesure: ±0.5° (Model 755) ou ±10° (Model 756)
  • Résolution < 0.1µrad (Model 755) ou 1µrad (Model 756)
  • Répétabilité (en statique): 1.0 μradian (Model 755) ou 2 µrad (Model 756)
  • Disponible en mono ou bi-axe
  • Sensibilité du zéro à la température : ±3 μradians/°C
  • Sensibilité du gain à la température: 0,04 %/°C
  • Signal de sortie: via conditionnement externe
  • Température d'utilisation : -20 à +80°C

Télécharger la fiche produit

?

Présentation

Inclinomètre miniature très haute précision

Les capteurs d'inclinaison des séries 755 et 756 sont constitués d'un (mono axe) à deux (version bi axe) éléments sensibles de type électrolytiques intégrés dans un boîtier extrêmement compact en acier inoxydable ou en aluminium. Les niveaux de précision sont comparables aux séries 500 et 700 à savoir:

  • une résolution de l'ordre de 0,1µrad
  • une précision

Deux versions sont disponibles:

  • la série 755 à haute sensibilité - pour des inclinaisons de +/- 0,5°
  • la série 756 pour des inclinaisons de +/- 10°

Compatible pour usage dans le vide

Plusieurs des modèles sont disponibles dans des versions compatibles avec le vide, avec une conception limitant le dégazage à un niveau marginal y compris dans des conditions de vide extrêmes.

Installation

Le boitier est percé pour une installation horizontale ou verticale. Le signal de sortie n'est pas amplifié - une électronique de conditionnement est requise. Les capteurs peuvent être utilisés à une distance (longueur de câble) jusqu'à 100 m de leur conditionneur de signal Jewell Instruments.

Applications

Les applications typiques de ces modules compacts comprennent:

  • les miroirs à rayons X
  • les montures de télescopes
  • les modèles de soufflerie et les dispositifs médicaux.

Modèles

Versions disponibles

Model No. Description
755-1172 High-gain Miniature Tilt Sensor, Uniaxial, 304 SS

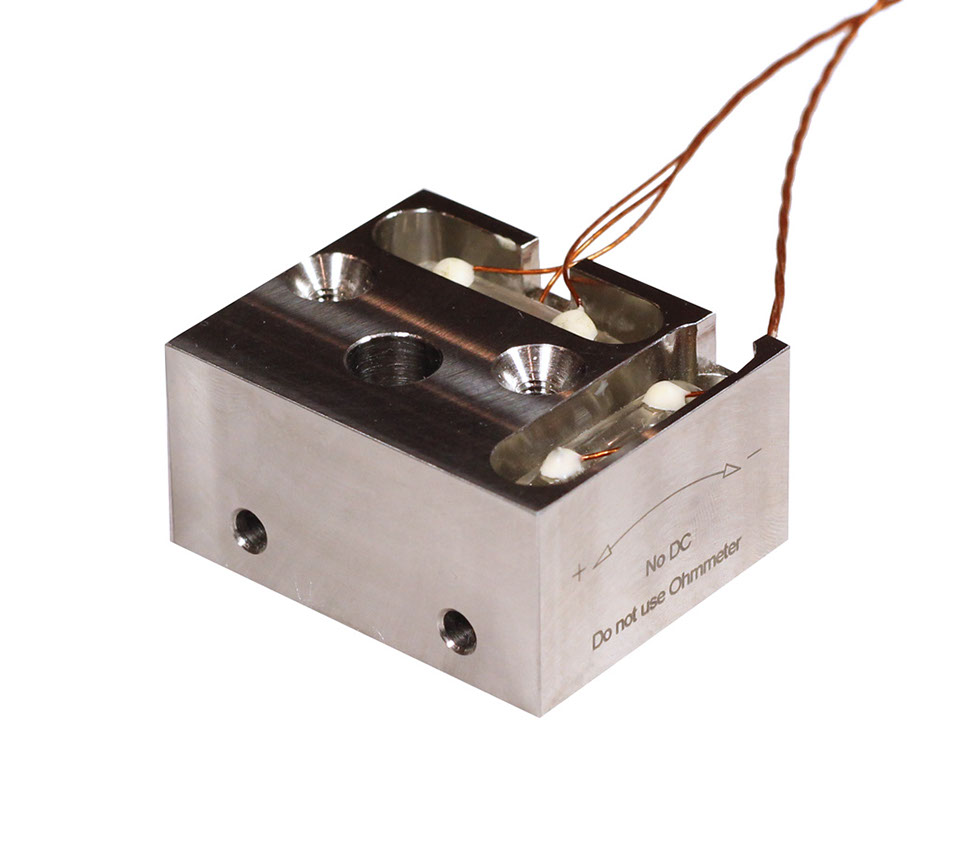

755-1150 High-gain Miniature Tilt Sensor, Biaxial, 304 SS, Square

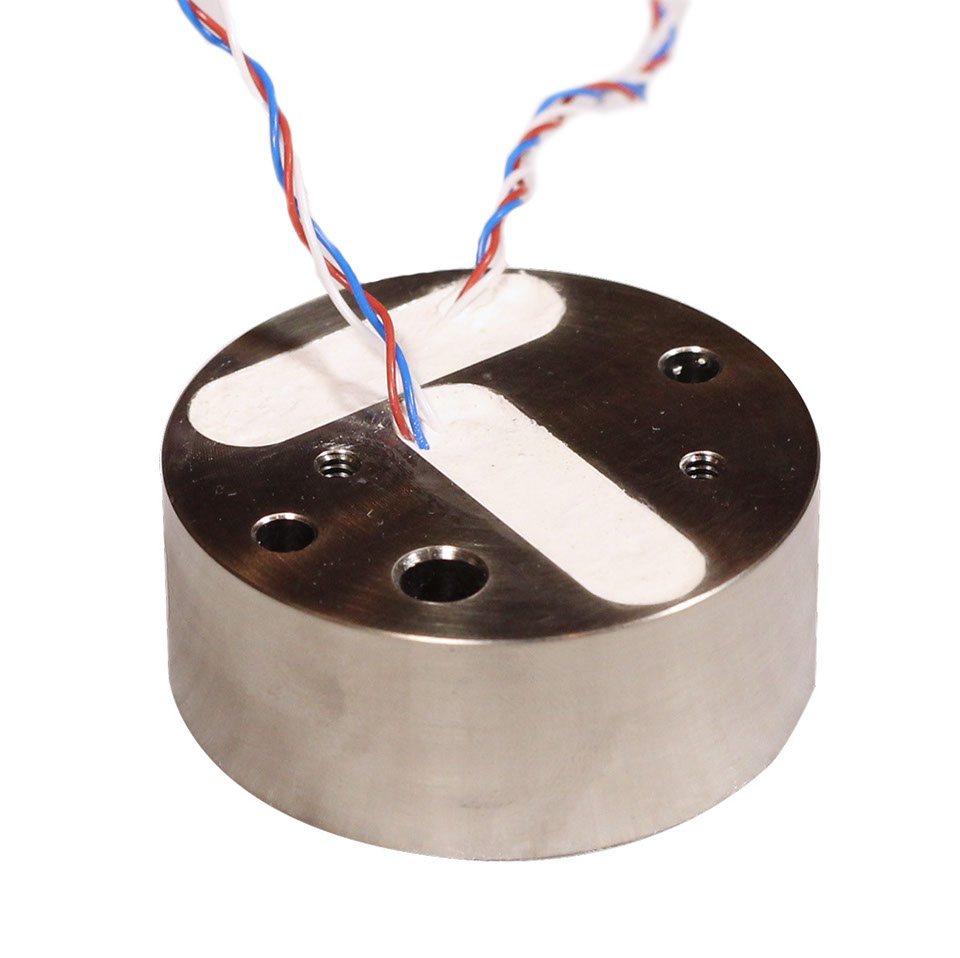

755-1129 High-gain Miniature Tilt Sensor, Biaxial, 304 SS, Round

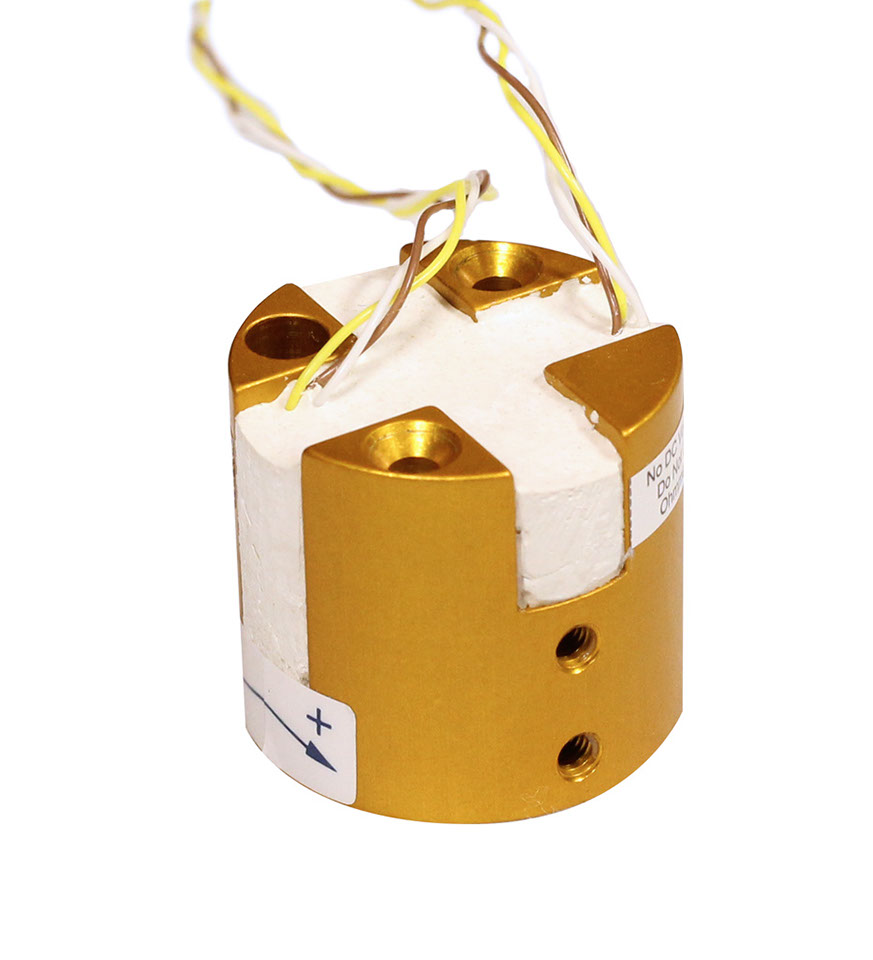

755-1326 High-gain Miniature Tilt Sensor, Biaxial, Anodized Al, Stacked Assembly
756-1172 Mid-range Miniature Tilt Sensor, Uniaxial, 304 SS
756-1150 Mid-range Miniature Tilt Sensor, Biaxial, 304 SS, Square
756-1129 Mid-range Miniature Tilt Sensor, Biaxial, 304 SS, Round
756-1326 Mid-range Miniature Tilt Sensor, Biaxial, Anodized Al, Stacked Assembly

Dimensions

Modele Axes Diam de percage Dimensions Poids
1129 X, Y 4,3mm 50.3 x 20.5 mm 164 g
1150 X, Y 4,3mm 41.2 x 50.8 x 25.4 mm 326 g
1172 single 3,8 mm 50.8 x 15.8 x 15.8 mm 67 g
1326 X, Y 3,9 mm 34.8 x 31.8 mm 80 g
Technologie
Electrolytique
Nombre de composantes
1 Axes, 2 Axes
Etendue de mesure
0.5 / 10 °
Bande passante (-3 dB)
0.8 Hz
Application
OEM, Géotechnique
Signal de sortie
analogique (tension)
Sortie analogique
aucune
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-25 à 80 °C
Classe de Protection
IP65
Matériau
Acier
Modele Axes Diam de percage Dimensions Poids
1129 X, Y 4,3mm 50.3 x 20.5 mm 164 g
1150 X, Y 4,3mm 41.2 x 50.8 x 25.4 mm 326 g
1172 single 3,8 mm 50.8 x 15.8 x 15.8 mm 67 g
1326 X, Y 3,9 mm 34.8 x 31.8 mm 80 g
  • Calibration spéciale
  • Electronique de conditionnement
  • Capteur de température
  • Câble
  • Connecteur
  • Conditionneur
  • Afficheur
