Ref: LW9.5

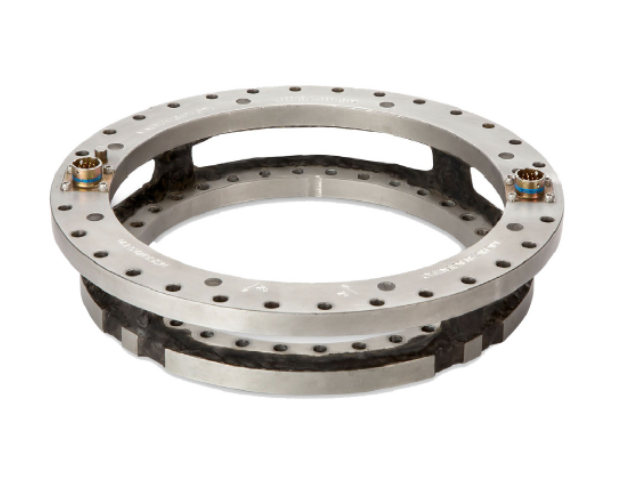

Capteur de Force 6 axes - 35,6 kN - engin de manutention

  • Capteur de roue 6 composantes pour engins de manutention
  • Capacité Fx, Fz: 35.6 kN
  • Capacité Fy: 17.8 kN
  • Moments (Mx, My, Mz) : 5,4 kN-m
  • Sorties analogiques et CAN
  • Transmission du signal de mesure par collecteur tournant
  • Montage sur roue 10” - jante simple ou jumelée
  • Matrice de compensation des efforts transverse incluse
  • Durabilité validé selon le standard SAE J328

Télécharger la fiche produit

?

Presentation

Le capteur de roue dynamométrique à jauges de contraintes LW9.5 permet la mesure à la roue et en dynamique des 3 efforts et des 3 moments sur des véhicules aux roues de petite dimension (dès 10"). En sortie, le capteur fournit 6 signaux de mesure indépendants pour les forces verticales, latérales et longitudinales, ainsi que pour les moments de carrossage, de braquage et de couple. Les étendues de mesure de la roue dynamométrique 6 axes LW9.5 sont

  • Fx, Fz: 25.6 kN
  • Fy: 17.8 kN
  • Mx, My, Mz: 5.4 kNm.

La précision de mesure est élevée (0,5% de non linéarité, 0,5% d'hystérésis). Le signal de sortie est au choix analogique (1 voie par signal de mesure) ou sur CAN. Egalement en sortie, les accélérations à la roue X et Z, ainsi que l'angle de roue.

Video de présentation ici

Utilisation sur route, piste ou sur banc

De construction solide et parfaitement étanche, le capteur de roue 6 composants LW9.5 peut être utilisé sur route, en hors piste, et par tout temps y compris sur route ou piste enneigée. Le même capteur peut également être utilisé sur banc d'essai dynamique, garantissant une parfaite corrélation entre les profils enregistrés sur piste et ceux reproduits sur banc.

Transmission et traitement des signaux de mesure

La transmission du signal depuis le capteur jusqu'à la connectique de sortie inclut les étages suivants:

  • un module de conditionnement / amplificateur directement monté en sortie du capteur. L'amplificateur comprend également 2 accéléromètres X et Z, et effectue un étalonnage shunt à distance du capteur.
  • un collecteur tournant pour collecter les signaux de mesure et les remonter vers le boitier de post-traitement CT2 via un câble.
  • Le boîtier d'interface utilisateur CT2 effectue la projection des signaux de mesures en temps réel du référentiel roue vers le référentiel véhicule. Le CT2 génère les signaux de sortie analogiques et CAN. Le CT2 intègre également un serveur web, permettant de la réalisation du paramétrage depuis une simple fenêtre de navigateur.

Installation

Le montage du capteur sur le véhicule s'effectue à l'aide de pièces d'adaptation (jante, moyeu) conçues et usinées par nos soins sur la base de la roue série. Des brides de montage sont également proposées pour une installation sur banc.

Applications

  • Dynamique véhicule passager
  • Test et validation de pneumatiques
  • Banc d'essai
Application
Utilitaire - Bus
Nombre de composantes
6 Axes
Capacité force radiale (Fx, Fz)
35600 N
Capacité force latérale (Fy)
17800 N
Etendue de mesure couple
5400 Nm
Non linéarité (% PE)
± 0.25 %
Hystérésis
0.5 % FS
Sortie analogique
0-10 VDC
Tension d'alimentation
10 Vcc
  • Rim Size: ≥ 10”
  • Special Units for high temperature applications
  • Custom designs with alternative output sensitivities / load capacities
  • Weatherproof Slip Ring
  • Encoder / Amplifier (with or without display)
