Ref: LW-2T-20K

Capteur de force 6 axes - 90 kN - 15 kNm - Utilitaire

  • Capteur 6 axes pour SUV, Utilitaire, banc d'essai
  • Capacité de charge radiale de 90 kN
  • Capacité de charge latérale de 45 kN
  • Roue et moments de flexion de 15 kN.m
  • Mesure 3 forces et 3 moments
  • Mesure les accélérations X et Z
  • S'adapte aux roues simples ou doubles de 16 ”et plus
  • Température compensée
  • Sensibilité transversale faible

Télécharger la fiche produit

?

Présentation

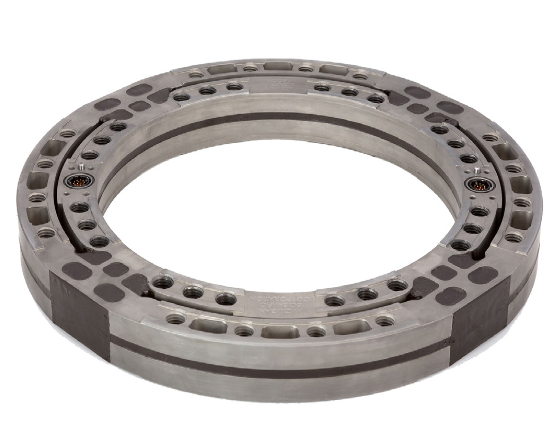

Le capteur de roue dynamométrique 6 composantes LW-2T-20K est utilisé pour mesurer les 3 forces et les 3 moments à la roue en roulage, sur des utilitaires, SUV et pick-up. Il est constitué de deux anneaux en inox reliés par des corps d'épreuve instrumentés en jauges de contraintes mesurant les efforts et moments au centre du capteur simultanément et indépendamment.

Spécification LW-2T-20K
Capacité Fx/Fz 90 kN
Capacité Fy 45 kN
Capacité Mx/My/Mz 15 kN/m
Accélération +/- 55g

Le capteur fournit 6 signaux de sortie analogiques ou sur bus CAN, complétés par les accélérations linéaires X et Z, ainsi que la vitesse et la position de la roue. Les signaux de mesure sont amplifiés et conditionnés dans un amplificateur monté sur le capteur, puis transmis via un collecteur tournant au module de conditionnement CT2.

Capteur + amplificateur et Collecteur tournant Module de conditionnement CT2
Capteur + AMP et Slip Ring CT2

Le module de conditionnement transpose les valeurs mesurées dans le référentiel défini par l'utilisateur en temps réel (centre roue, contact pneu route, etc...), puis fournit les informations sur la sortie analogique ou le bus CAN. Ces signaux sont reliés ensuite à la centrale d'acquisition.

Installation et configuration

Le capteur LW-2T-20K se monte sur le véhicule par l'intermédiaire d'une jante spécifique, en configuration simple ou double.

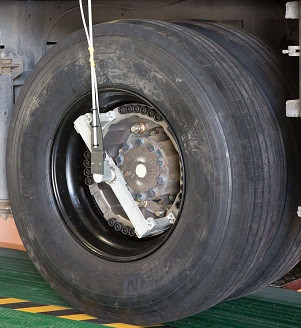

Jante Simple Jante double
Simple Double

Le capteur est parfaitement étanche, et peut être utilisé sur piste mouillée, enneigée ou boueuse. La configuration et l'initialisation du système se font depuis un simple navigateur Internet sur un PC relié au module de conditionnement CT2 par Ethernet. Aucun autre logiciel n'est requis. Web interface

Applications

  • étude du comportement dynamique
  • test de durabilité
  • étude de performances

Le système est disponible à la vente ou à la location. Pour toute question, contactez nos ingénieurs d'application: contact

Application
Utilitaire - Bus
Nombre de composantes
6 Axes
Capacité force radiale (Fx, Fz)
90000 N
Capacité force latérale (Fy)
45000 N
Etendue de mesure couple
15000 / 20000 Nm
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Tension d'alimentation
10 Vcc
  • Rim Size: ≥ 16”
  • Special Units for high temperature applications
  • Custom designs with alternative output sensitivities / load capacities
  • Weatherproof Slip Ring
  • Encoder / Amplifier (with or without display)
