Ref: LSRP

Servo inclinomètre 1 axe - haute sensibilité - cylindrique - sortie ±5 VDC

  • Inclinomètre inertiel mono-axe durci
  • Etendue de mesure : ± 1 à ± 90 °
  • Précision : 0,02 à 0,05 %
  • Hysteresis < 0.0005% de PE
  • Limite chocs: 1500g - Vibration: 20 grms
  • Signal de sortie : ± 5 Vcc
  • Température d'utilisation : -20 à +70°C
  • faible encombrement - empilable

Télécharger la fiche produit

Ajouter à ma sélection ?

Présentation

LSRP est un inclinomètre mono-axe de grande précision répondant aux exigences de durabilité et de robustesse les plus sévères. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est comprise entre 0.02% et 0.05% de la pleine échelle selon l'étendue de mesure, pour une bande passante atteignant 30Hz, une résolution exceptionnelle de 1µrad et une hysteresis < 0.0005% de l'étendue de mesure.

5 étendues de mesure comprises entre ±1.0 et ±90.0° sont proposées en standard. Une calibration de LSRP sur une étendue de mesure spécifique est possible en option. Le signal de sortie est ± 5VDC. La sensibilité à la température est extêmement faible (< 0.0003V/° sur la plage ±90.0°), et la sensibilité de la mesure aux accélérations transverses négligeable.

La conception du LSRP, dont les éléments sensibles sont protégés des chocs et vibrations par un système d'amortissement à fluide, permet une mesure précise et fiable dans les environnements industriels les plus sévères:

  • température de fonctionnement: -20 à +70°C
  • limite de choc: 1500g

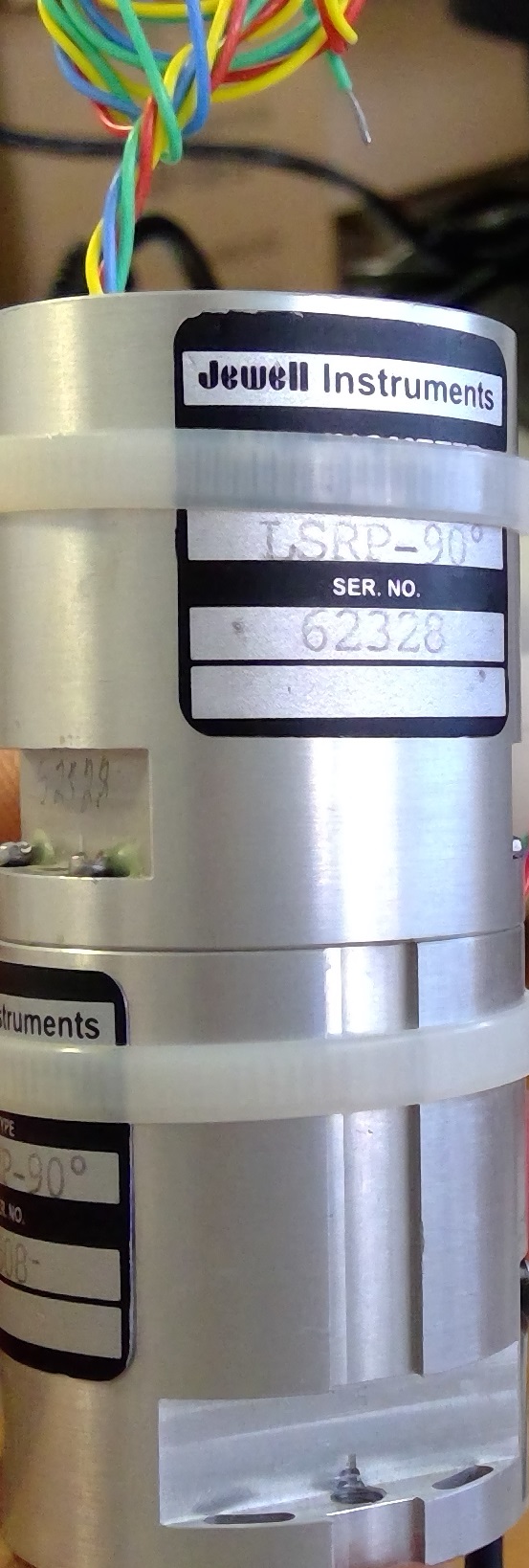

  • Vibratoire: 20 grms Un autre avantage: en empilant un second LRSP, un inclinomètre bi axes est formé.

Installation

Le montage de l'inclinomètre LSRP sur l'application est réalisé par l'intermédiaire de 4 vis M4. La connection électrique se fait via 5 picots à souder montés sur l'inclinomètre. Des connecteurs et des cables sont disponibles en option. La tension d'alimentation admissible est comprise entre 9 et 18 VDC.

Applications

  • Pilotage de Radar / Antenne mobile
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Production
  • Robotique
Technologie
Servo asservi (inertiel)
Nombre de composantes
1 Axe
Etendue de mesure
1 à 90 °
Bande passante (-3 dB)
1 , 2 , 15 , 20 , 40 Hz
Non linéarité (% PE)
± 0.02 , 0.05 %
Sortie analogique
± 5 VDC
Sortie numérique
non proposé
Tension d'alimentation
12 à 18 V
Température de fonctionnement
-18 à 71 °C
Cable
en option
Connecteur
5 picots à souder
Boitier
Acier
Poids
0.16 kg

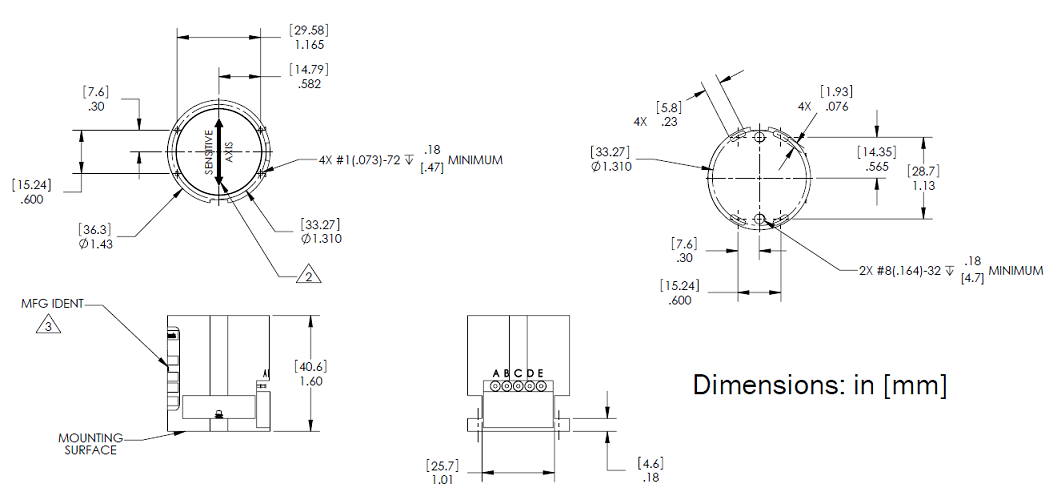

Diamètre 29.59 x hauteur 40.6

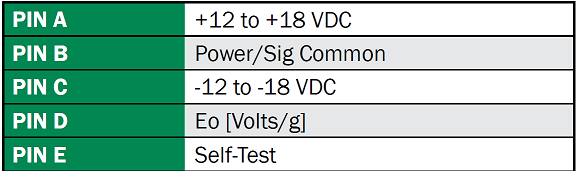

Pining du connecteur

| Pin | Fonction | |------- |:----------------: | | Pin A | +12 à +15 Vdc | | Pin B | Power / Signal Common | | Pin C | -12 à -18 VDC | | Pin D | Eo (V/g) | | Pin E | Self test |

Les options de configuration

  • choix connecteur (option C) ou bornier (option P)
  • Calibration spéciale
  • sortie 0-5 VDC possible
  • Tension d'alimentation: 24 - 36 VdC

Modèles disponibles

  • LSRP-1 à LSRP-90
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
