Ref: GMS-750RS

Système de mesure de l'entrefer rotor/stator

  • Pour la mesure de l'interstice rotor/stator
  • Profondeur d'insertion réglable jusqu'à 350 mm
  • Plage de mesure : 12,5 - 19 mm
  • Résolution : 25µm
  • Lecture de la mesure sur afficheur LED intégré (en pouces)
  • Simple à Installer et utiliser
  • Fonction de calibrage et de tare
  • Construction entièrement métallique
  • Alimentation : 220 VAC
  • Lamelles interchangeables
  • Bouton d'étalonnage
  • Bouton poussoir pour la tare

Télécharger la fiche produit

?

Introduction

GMS-750RS est un outil simple, rapide et précis conçu pour l'alignement statique des centrales hydrauliques. Il peut être utilisé au moment de l'installation initiale ou lors du réassemblage à l'issue d'une maintenance. GMS-750RS est facilement positionné aux endroits prédéterminés entre le noyau du stator et les pôles du rotor. La distance de l'entrefer est mesurée avec précision et affichée sur l'écran intégré sur une plage comprise entre 12 et 19 mm. Les mesures fournies par le GMS-750RS se caractérisent par une bonne précision (1% env.), une excellente résolutio (25 µm) et répétabilité. Ce système de mesure permet une réduction des coûts d'exploitation grâce à la réduction des temps d'arrêt. Il permet également de s'affranchir du biais de mesure induit par les techniciens.

Specifications

Plage de mesure 12,5 - 19 mm
Résolution 25 µm
Température de fonctionnement et de stockage 0-70ºC
Affichage LED 3-1/2 digits
LED Run, Calibrate
Alimentation 100-240VAC, 50-60 Hz

Utilisation

Comme le montre l'illustration ci-dessous, les deux lamelles flexibles en acier sont déformées par le rotor et le stator lors de l'insertion de l'instrument dans l'interstice. Une sonde à courant de Foucault intégrée à l'outil détecte ainsi la variation de l'écartement entre le rotor et le stator, sans contact, la mesure est convertie en une distance dans le conditionneur intégrée, puis affichée numériquement.

La profondeur d'insertion est réglée par l'intermédiaire de butées mécaniques. Il est important de respecter les préconisations sur la profondeur d'insertion, car l'écart entre rotor et un stator mal alignés varie en fonction de la profondeur à laquelle la mesure est effectuée.

Calibration

Le GMS-750RS est étalonné en usine avant d'être expédié. Un étalonnage en 4 points sur site est également possible. La seule exigence est d'être capable de reproduire avec précision un espace rotor-stator de 0,250", 0,375" et 0,750". Ceci peut être réalisé avec un bloc de surface en granit, des entretoises de précision appropriées, une plaque métallique plate et la capacité de comprimer les lamelles avec la plaque métallique plate (une certaine force est nécessaire).

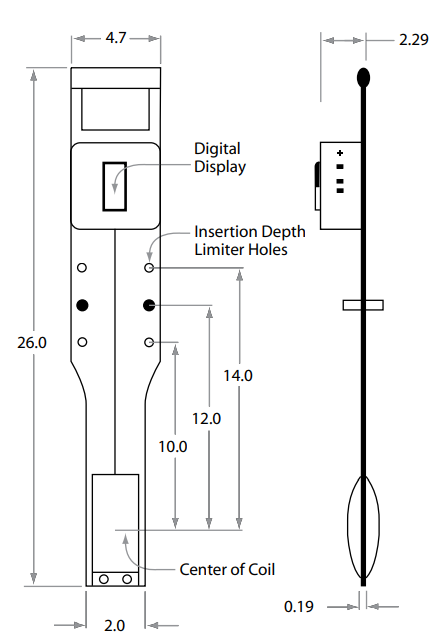

Dimensions

Application

  • Mesure d'entrefer sur centrales hydrauliques.
Technologie
Courant de Foucault
Etendue de mesure
20 mm
alimentation
100-240VAC
Matériau
Plastique

cales de calibration

cales de calibration
