vALERT G320 – Géophone triaxial 24 bits pour mesure des vibrations

Présentation

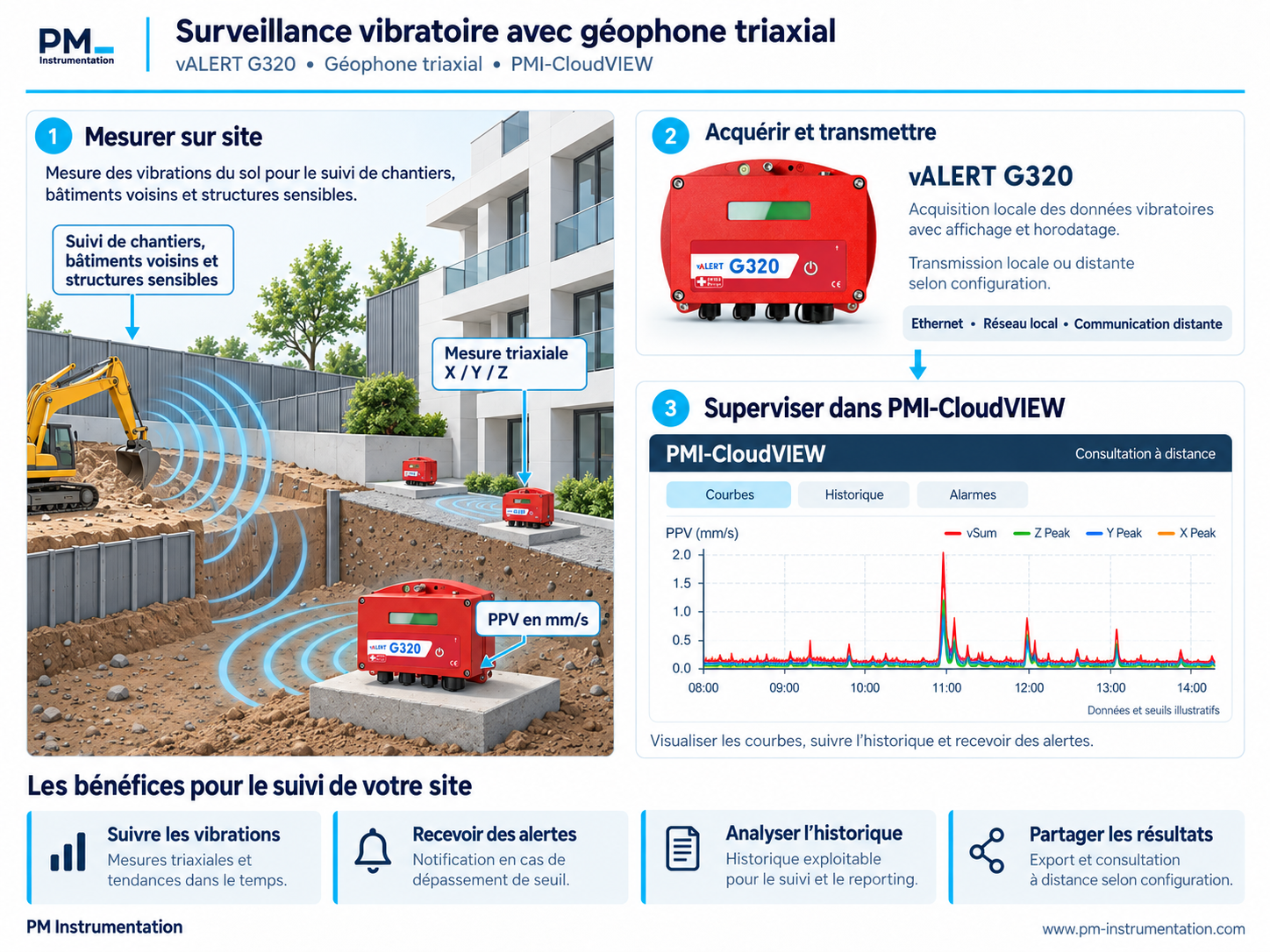

Le vALERT G320 est un géophone triaxial destiné à la mesure des vibrations sur les chantiers, bâtiments, tunnels et ouvrages de génie civil.

Il mesure la vitesse vibratoire suivant les axes X, Y et Z grâce à des géophones intégrés ou externes. L’acquisition 24 bits et la dynamique de 130 dB permettent de suivre aussi bien les faibles vibrations que les événements plus importants.

Le G320 intègre l’acquisition, le stockage et le traitement local des données. Il peut notamment exploiter les mesures selon la DIN 4150-3, puis transmettre les résultats par Ethernet ou, selon la version, par 4G.

Il constitue ainsi une solution complète pour la surveillance temporaire ou permanente des vibrations générées par les travaux, le trafic ou l’activité d’une infrastructure.

Applications

Le vALERT G320 est particulièrement adapté à :

• surveillance vibratoire de chantier
• vibrations de terrassement, forage et démolition
• bâtiments voisins de travaux
• tunnels et travaux souterrains
• ponts et ouvrages d’art
• structures et monuments sensibles
• mesure des micro-vibrations
• Structural Health Monitoring – SHM

Communication et exploitation

Le G320 dispose d’une interface Ethernet 10/100 Base-TX et peut communiquer avec un système tiers via Modbus RTU ou TCP/IP.

Une version 4G est également disponible pour les installations nécessitant une transmission distante sans infrastructure réseau locale.

Les mesures peuvent être exploitées avec les outils Sanlien ou intégrées dans une architecture de supervision existante.

FAQ

• Le vALERT G320 est-il un géophone ?
  Oui. Il intègre un géophone triaxial pour mesurer les vibrations suivant les axes X, Y et Z. Des géophones externes peuvent également être utilisés.

• Le G320 convient-il à la surveillance vibratoire de chantier ?
  Oui. Il est notamment conçu pour les vibrations générées par les travaux, démolitions, tunnels et activités à proximité de bâtiments sensibles.

• Quelle bande de fréquence peut-il mesurer ?
  Le G320 couvre une bande de 1 à 500 Hz avec une fréquence d’échantillonnage configurable jusqu’à 1 000 SPS.

• Les données peuvent-elles être transmises à distance ?
  Oui. Le système dispose d’Ethernet et une version 4G est disponible pour la transmission distante.

Dimensions

• Dimensions : 217 × 168 × 80 mm
• Protection : IP67
• Température : -20 à +70 °C
• Alimentation : 12 à 30 VDC
• Consommation : environ 3 W sous 12 VDC

Options

• géophone triaxial externe
• synchronisation GPS
• communication 4G
• différentes fréquences d’échantillonnage
• stockage étendu
• intégration Modbus
• exploitation avec SanDAS
• intégration à une supervision client

Accessoires

Selon l’installation, le système peut être complété par :

• géophone triaxial externe
• câbles de raccordement
• support ou platine de fixation
• alimentation externe
• antenne GPS
• modem ou passerelle de communication
• coffret de protection complémentaire
