Ref: FM-300

Mesure de la force de fermeture de portes d'ascenseur conforme EN81, EN14120

  • Normes : EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120
  • Certifié par TÜV Nord
  • Plage de mesure : 0/750N
  • Rigidité : 25N / mm
  • Précision : +/- 3N ou 3%
  • Interstice : 145-510 mm
  • Enregistreur de mesures et logiciel d'analyse inclus
  • Interface : Câble ou Bluetooth
  • Logiciel en français
  • Génération automatique de rapports de test
  • Dimensions : 290x140x60mm
  • Poids : 1,7 kg

Télécharger la fiche produit

?

Présentation

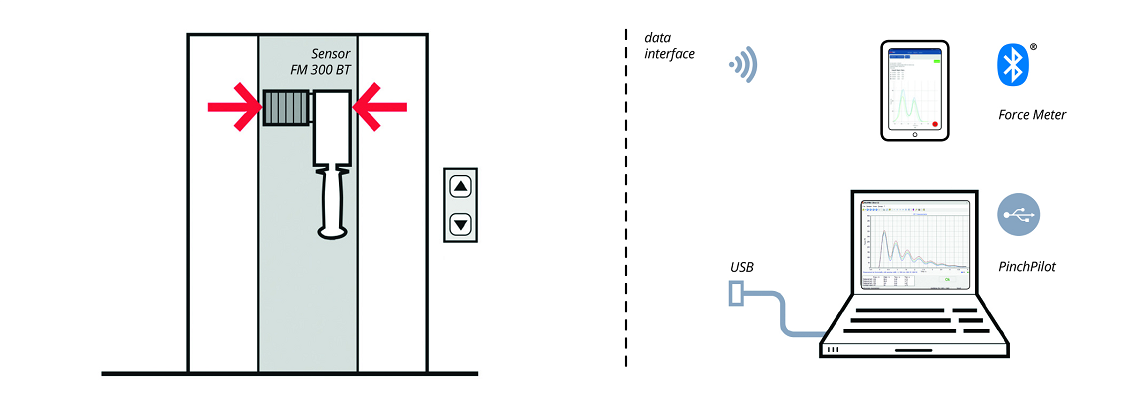

Le FM 300 de Drive Test est un système électronique de mesure de force de fermeture pour les portes automatiques d'ascenseur. Les applications typiques incluent l'inspection finale des nouvelles installations, ainsi que les tests de conformité périodiques des équipements existants.

La construction est robuste et la mesure précise est très répétable. La maintenance consiste en un réétalonnage annuel ou biannuel selon les standards en place chez l'utilisateur.

Le FM 300 est conforme EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120 et a été testé et certifié par le TÜV Nord allemand.

Spécifications

Etendue de mesure 0–750N
Précision +/– 3 N ou 3 % de la valeur mesurée
Raideur 25 N/mm
Interstice 145-510 mm
Surface 58 mm
Principe de mesure Jauges de contrainte
Dimensions 290 x 140 x 60 mm
Poids 1,7 kg

Utilisation

L'utilisation simple et rapide ne requiert aucune formation. Les mesures sont déclenchées et enregistrées à l'aide du pupitre fourni. La configuration, la visualisation, l'évaluation des mesures ainsi que la création automatisée de rapports de test sont réalisés à l'aide du logiciel PC Pinch Pilot fourni avec le FM-300.

Version câble avec console

Version Bluetooth

Logiciel

Le logiciel d'exploitation PinchPilot pour PC Windows propose notamment un mode dédié à la mesure sur des sites équipés de plusieurs portes, en automatisant les séquences de test. Les résultats de mesure peuvent ensuite être affichés et imprimés sous la forme d'un tableau ou stockés dans une base de données. L'effort de documentation est ainsi sensiblement réduit.

Des bibliothèques Microsoft® DLL ou National Instruments® LabVIEW sont également inclues pour le contrôle à distance entièrement automatisé.

Inclus avec le système

Capteur

  • Capteur avec câble de 2,5 m
  • Pupitre de contrôle portable avec affichage LCD, port série (version standard uniquement)
  • Batterie 9V (version standard uniquement)
  • Valise de transport
  • Câble USB
  • Clé USB avec logiciel PC PinchPilot PC
  • Manuel utilisateur
  • Certificat de calibration

Logiciel Pinch Pilot

  • Operating System Windows Vista, Windows 7, 8 and 10
  • RAM ≥ 32 MB
  • Free Disk Space ≥ 50 MB
  • RS232 or USB interface

Options et accessoires

  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC
  • Kit extension pour interstice de 51 cm
Application
portes - ascenseurs
Etendue de mesure Fz
200
Tension d'alimentation
10 Vcc
  • Dimensions : 240x85x50mm
  • Poids : 1,3 kg
  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC
  • Kit extension pour interstice de 51 cm
  • Capteur avec câble 5m au lieu de 2,5m
  • Adaptateur pour alimentation externe 24 VDC
  • Alimentation 230 VAC
  • kit extension pour interstice de 51 cm
