Ref: EPI 8287

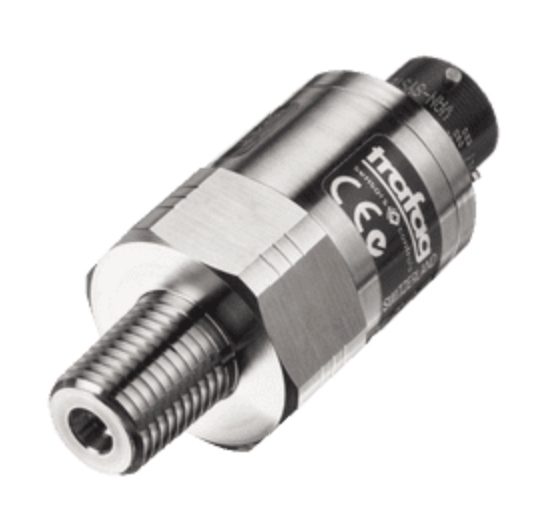

Capteur de pression industriel 0...0.2 à 0...600 bar - protection 300%

  • Transmetteur de pression industriel à couche mince
  • Etendue de mesure : 0...0.2 à 0...600 bar
  • Classe de précision : 0.3 %, 0.5%
  • Signal de sortie analogique (tension, courant)
  • Alimentation : 0-5VDC, 9-32 VDC ou 15-32VDC selon modèle
  • excellente stabilité long terme
  • Connectique : Connecteur ou câble
  • Raccord: G1/4" f, m, G1/2", 1/4" NPT m, 1/2" NPT m, M14x1.5 m, 7/16"-20UNF
  • Pression de surcharge : 3 X étendue de mesure (x 5 en option)
  • Température d'utilisation : -40 à 125 °C
  • Sortie : 4-20mA ou 1-5 Vcc
  • Matériau: AISI316L en option
  • Certifié CE

Télécharger la fiche produit

?

Présentation

Le transmetteur de pression à couche mince EPI 8287 est conçu pour une utilisation en environnement industriel sévère : plage de température de fonctionnement étendue (-40 à 125°C), tenue au chocs (500g) et aux vibrations (25 g) élevées, protection à la surpression de 300 % (500 % en, option). Avec des étendues de mesure comprises entre 0.2 bar et 600 bar, le transmetteur EPI conviendra à un large choix d'applications. La précision est comprise entre 0.3% et 0.5%.

Installation

Raccords hydrauliques disponibles

  • G1/4" femelle G1/4" mâle Joint: DIN 3869
  • G1/4" mâle, avec amortissement intégré Ø 0.5 mm Joint: DIN 3869
  • G1/4" mâle (Manomètre) EN 837 G1/2" mâle (Manomètre) EN 837
  • 1/4" NPT mâle
  • 1/4"- 18 NPT femelle
  • 1/2" NPT mâle R1/4" mâle DIN3858
  • M14x1.5 mâle DIN EN ISO 6149-2
  • 7/16"-20UNF mâle DIN3866
  • 7/16"-20UNF mâle, SAE4 (J1926)
  • 7/16"-20UNF femelle SAE J512 avec valve repos
  • 9/16"-18UNF mâle, SAE6 (J1926)

Connectique électrique

  • Embase mâle EN 175301-803-A (DIN43650-A), Mat. PA
  • Embase mâle M12x1, 5-pôle, Mat. PBT
  • Embase mâle Packard Metri Pack, Mat. PBT
  • Embase mâle, standard industriel (distance de contact 9.4 mm) Mat. PBT
  • Embase mâle MIL-C 26482, 6-pôle, métal 12)
  • Embase mâle: DIN72585 Code 1, Mat.: PBT (Contacts Mat.: Sn)
  • Câble PUR (Presse-étoupe PA 6-3), -20°C … +70°C
  • Câble PVC (Presse-étoupe PA 6-3), -5°C … +60°C
  • Câble Raychem (Presse-étoupe PA 6-3), -20°C … +100°C

Applications

  • hydraulique
  • applications industrielles
  • machines outils
  • bancs de test
Type de capteur
Low cost - OEM
Etendue de mesure
< 1 bar, < 100 bar, < 1000 bar
Précision (erreur totale)
0.5 %
Température de fonctionnement
-40 à 125 °C
Signal de sortie
analogique (tension), analogique (Courant)
Application
OEM, low cost
Tension d'alimentation
10 Vcc
Classe de Protection
IP65, IP67, IP68
Poids
80 à 100 g

Nous Consulter

  • Raccord de pression
  • Matériau
  • étendue de mesure
  • Signal de sortie
  • Option surpression x5
  • Connectique électrique
  • Joint: FPM (-18°C ... +125°C), EPDM (-40°C ... +125°C), NBR (-25°C ... +100°C)
  • Elément d’amortissement de pic de surpression ø 1.0 mm, matériel 1.4305 4) 40
  • Elément d’amortissement de pic de surpression ø 0.4 mm, matériel 1.4305 (capteurs 23, 25) resp. 1.4404 (capteurs 33, 35) 4)
  • Fiche femelle EN 175301-803-A (DIN43650-A)/NBR, -40°C ... +90°C, pour diamètre de câble 4 … 9 mm, classification incendie UL94-V0
  • Fiche femelle EN 175301-803-A (DIN43650-A)/Silicone, -40°C ... +125°C, pour diamètre de câble 4 … 9 mm, classification incendie UL94-V0
  • Fiche femelle EN 175301-803-A (DIN43650-A)/NBR, -40°C ... +90°C, pour diamètre de câble 4 … 9.5 mm, classification incendie UL94-V2
  • Fiche femelle M12x1, 5-pôle
  • Fiche femelle standard industriel
  • Raccordement électrique spécial: Pin 1 +, Pin 2 - (seulement pour signal de sortie 4 ... 20 mA et embase mâle EN175301-803-A / DIN43650-A)
  • Raccordement électrique spécial: Pin 1 Out , Pin 2 -, Pin 3 + (seulement pour signaux de sortie 14, 16, 17 et embase mâle EN175301-803-A / DIN43650-A)
  • Raccordement électrique spécial: Pin 1 +, Pin 2 -, Pin 3 Out (seulement pour signaux de sortie 14, 16, 17 et embase mâle EN175301-803-A / DIN43650-A)
  • Raccordement électrique spécial: Pin 1 + , Pin 2 -, Pin 5 GR (Seulement avec signal de sortie 4...20mA et embase mâle M12x1, 5-pol.) 94
  • Raccordement électrique spécial: Pin 1 + , Pin 3 - (seulement pour signal de sortie 4 ... 20 mA e embase mâle Packard Metri Pack 3-pôles) E4
  • Raccordement électrique spécial: Pin 1 + , Pin 2 out, Pin 3 – (seulement pour signaux de sortie 14, 16, 17 et embase mâle Packard Metri Pack 3-pôles) 99
  • Écrou de boîtier pour connexion électrique EN175301-803-A (DIN43650-A) sécurisé avec du Loctite (max. 85 °C)
  • Longueur de câble 1.5 m
  • Longueur de câble 3.0 m
  • Longueur de câble 5.0 m
  • Emballage multiple
