Ref: CS14 - Pression Différentielle

Capteur de pression différentielle liquide/liquide - ±70 mbar à ±20 bar - 0.5%

  • Etendue de mesure : +/-70mbar à +/-20 bar
  • Type de mesure: différentielle, bidirectionnelle
  • Précision : ±0.25 %, ±0.50 %
  • Signal de sortie : 4-20mA, 1-5V, 0-5V
  • Construction : Acier inoxydable 316L
  • Media : tous gaz, tous liquides compatibles avec les surfaces
  • Surcharge : 200%
  • Connexion hydraulique :1/4” NPT (m ou f)
  • Connexion électrique : Connecteur M12 ou câble
  • Etanchéité : IP65
  • Réponse fréquentielle : 250Hz (4-20mA), 1kHz (Sortie tension)
  • Température de fonctionnement: -40 à 105°C, température media: -40 à 125°C

Télécharger la fiche produit

?

Présentation

Le transmetteur de pression différentielle liquide/liquide CS14 est conçu pour diverses applications, notamment la filtration, la mesure de débit et la surveillance du niveau du réservoir. La mesure est réalisée par un élément sensible rempli d'huile dans un corps en acier inoxydable 316L. Le CS14 offre une excellente stabilité sur une large plage de températures de fonctionnement tout en offrant une résistance à la corrosion contre divers liquides et gaz.

Les dimensions réduites en font une solution parfaite pour les applications de mesure différentielle dans des espaces confinés. Les options de configuration incluent des plages de pression différentielle jusqu'à 20 bar, divers signaux de sortie tension et 4-20 mA et des connexions hydrauliques de type 1/4″ NPT mâle ou femelle.

Spécifications

  • acier inoxydable 316L
  • Protection à la surcharge: 200%
  • Plage de température : -40 à 121°C
  • Précision totale est de 0,50%.
  • étendue de mesure : de +/- 70mbar à +/-20bar

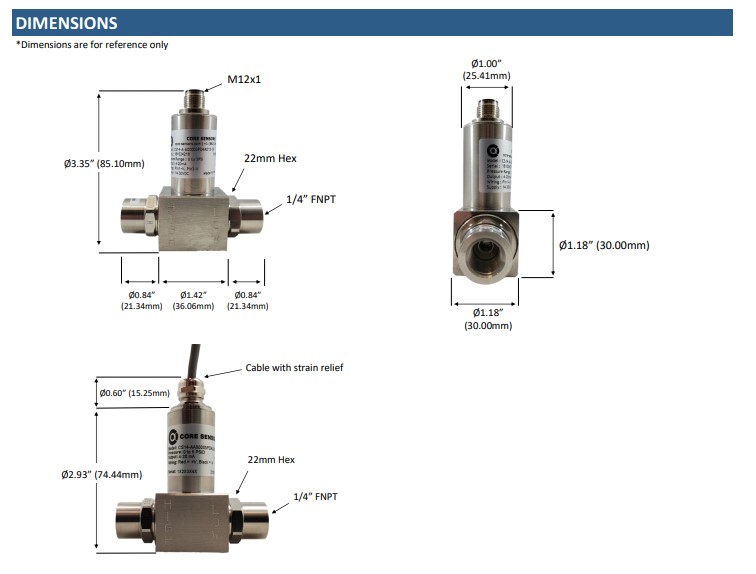

Dimensions

Applications

  • Filtration
  • Mesure de débit, mesure de niveau
  • pétrole et gaz
  • emballage
  • pompes et compresseurs
Type de capteur
Pression différentielle
Etendue de mesure
< 100 bar
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.25 %
Température de fonctionnement
-54 à 121 °C
Signal de sortie
analogique (mV/V), analogique (tension), analogique (Courant)
Tension d'alimentation
10 Vcc
Construction
externe: Inox 304, interne: 17-4 PH Stainless Steel ou 15-5 PH Stainless Steel
Classe de Protection
IP68
Connectique
Câble ou connecteur
Poids
2,6 kg

  • Extension de la plage de température de fonctionnement
  • Connectique électrique
  • Sortie amplifiée (5 Vdc et 4 mA à 20 mA)
  • Afficheur
  • Adaptateur port hydraulique
  • Conditionneur
