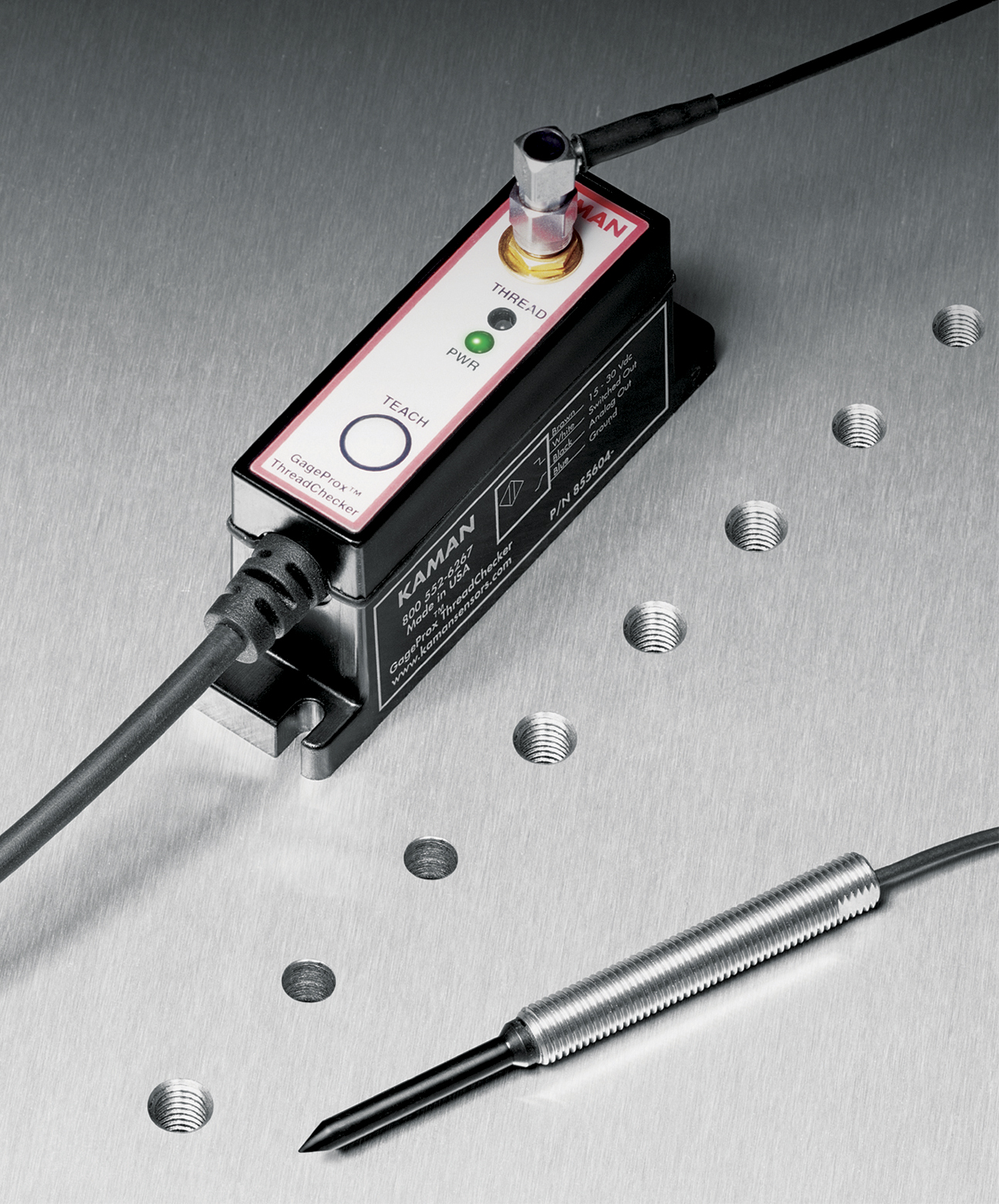

Ref: Threadchecker

Contrôle de taraudage en production sans contact - M5 à M14

  • Contrôle de taraudage automatisé : présence / absence / réalisation partielle
  • Qualité de détection < 4 PPM
  • Temps de détection < 0.1 s
  • Utilisation sur aluminium, acier, fonte, cuivre...
  • 4 sondes de détection de taraudage (M5 à M14)
  • Apprentissage par bouton poussoir
  • Sonde IP67, insensible à l'huile, fluide de coupe/ poussières etc...
  • Contrôle de taraudage par refoulement
  • Contrôle de taraudage par déformation
  • Adapté aux postes de taraudage robotisés

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Contrôle de taraudage automatisé

Le ThreadChecker est une solution unique pour le contrôle automatisé, sans contact avec la pièce, de la présence ou de l’absence d’un taraudage en production. Le ThreadChecker détecte :

  • La présence d’un taraudage (trou taraudé)
  • L’absence d'un taraudage (trou lisse)
  • Un taraudage partiellement réalisé sur la hauteur / profondeur
  • Contrôle en 0.1 seconde / cm de profondeur

Le contrôle est réalisé sur des pièces finies en cours ou en fin de production, et est directement intégré au poste de taraudage. Le Threadchecker est compatible avec un large choix de matériaux (aluminium, cuivre, acier ou fonte) et le niveau de détection de défaut est inférieur à 4 PPM.

Principe de fonctionnement

Le système ThreadChecker utilise la technologie des courants de Foucault : une bobine positionnée à l’extrémité de la sonde entre en résonance lorsque celle-ci est insérée dans le taraudage à vérifier. La variation d'impédance résultante est mesurée par l'électronique et produit un signal électrique sous la forme d'une tension continue et d'une sortie binaire (bon/pas bon). Le signal électrique de la sonde est proportionnel au volume de matière proche. Le système fait la différence entre un trou lisse et un trou taraudé.

Avantages

  • La sonde est étanche IP67 : elle peut être utilisée dans le liquide de coupe, huile ou conditions difficiles
  • Le contrôle est insensible à la brillance de la pièce et peut être réalisé durant l'usinage
  • L'électronique du capteur délivre une sortie TTL et une indication par LED (bon ou mauvais)
  • Contrôle de taraudage rapide et fiable
  • Adapté aux controles sur les taraudages par refoulement

Type de produits pouvant être contrôlés

  • Les pièces à contrôler peuvent être des pièces usinées, embouties
  • Les pièces de fonderie usiné (pas sur pièces taraudées brut)
  • Contrôle sans contact du montage des filets rapportés et des HELICOILs
  • Pièce en aluminium, le cuivre, l'acier, la fonte ou toute autre pièce métallique.
  • Contrôle taraudage par courant de Foucault (sans contact)
  • Peut être utilisé en complément de la vision industrielle

Installation

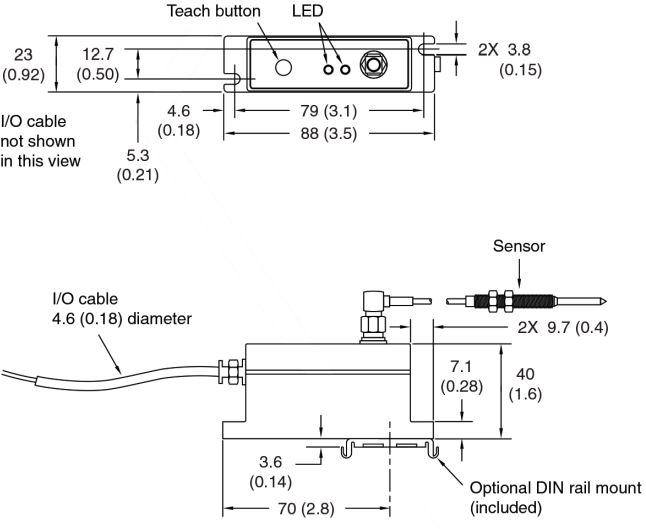

Le système est constitué d'une électronique universelles et d'une sonde de détection (4 références, de M5 à M12). L'électronique est compatible avec tous les types de sonde. La sonde est facilement intégrée au porte-outils ou au bras d'un robot grâce au filetage M8 à M12. L'électronique se monte sur Rail Din ou par vis. L'électronique s'aliment en 24 Vcc et délivrer un signal TOR. Plan et dimensions des sondes

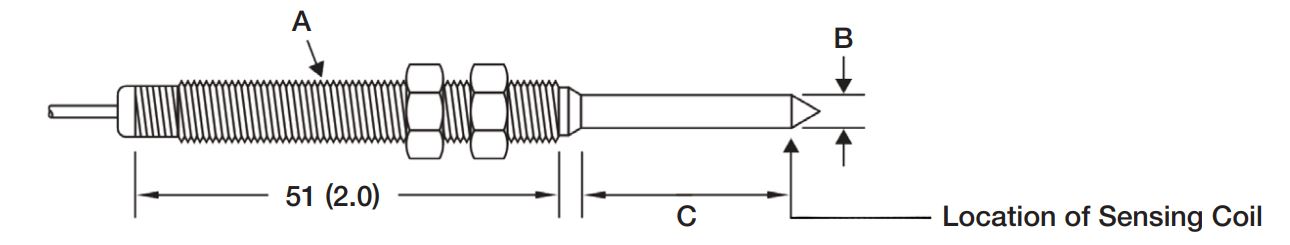

Taraudage Référence Filetage B C
M6 - M7 855641-602 M8x1 4.0 25
M8 - M9 855641-802 M8x1 5.8 25
M10 - M11 855641-1002 M12x1 7.6 25
M12 - M12 855641-1202 M12x1 9.5 25

Apprentissage et mise en service

La mise en service du Threadchecker débute par un apprentissage. L'électronique est configurée en mode apprentissage puis une première détection est réalisée sur des trous conformes puis non conformes. A l'issue de cet apprentissage, le système est opérationnel. L'apprentissage doit être exécuté sur des pièces représentatives des pièces à contrôler. L'apprentissage est permanent pour des pièces données. Pour les taraudages par refoulement la procédure d'apprentissage est adaptée aux différences de configuration.

✓ Le système est prêt pour l’utilisation

Dimensions et raccordement

Raccordements électriques (la sortie 0-10Vcc est utilisée pour des contrôles internes)

M5 à M12
Type de contrôle
Taraudage
Tension d'alimentation
24 Vcc
Classe de Protection
IP67

  • Contrôle sur taraudage de M6 à M12
  • Alimentation 24 Vcc
  • Outils de contrôle des sondes

Nous consulter
