Ref: CBT

Module de transmission sans fil 1 à 2 voies - Batterie - jauges ou thermocouples

  • Se fixe sur tout arbre de 25 mm ou plus
  • Faible encombrement
  • 1 ou 2 voies Jauges de contraintes ou thermocouple
  • Autonomie : Jusqu'à 45h pour 1 pont, 36h pour 2
  • Boîtier léger et robuste IP67
  • Transmission RF numérique 2,4 GHz
  • Signal de sortie : +/- 10V
  • Gains programmables

Télécharger la fiche produit

?
Livrable habituellement sous 3-4 semaines

Introduction

Le Clamping Battery Telemetry (CBT) est une solution polyvalente et flexible pour l'acquisition de signaux de jauges de contraintes depuis un arbre en rotation. Le module se monte directement sur tout arbre de diamètre 25 mm ou plus, alimente le ou les ponts de jauges, conditionne le signal, et le transmet sans fil jusqu'à la centrale d'acquisition sous la forme d'un signal +/- 10V.

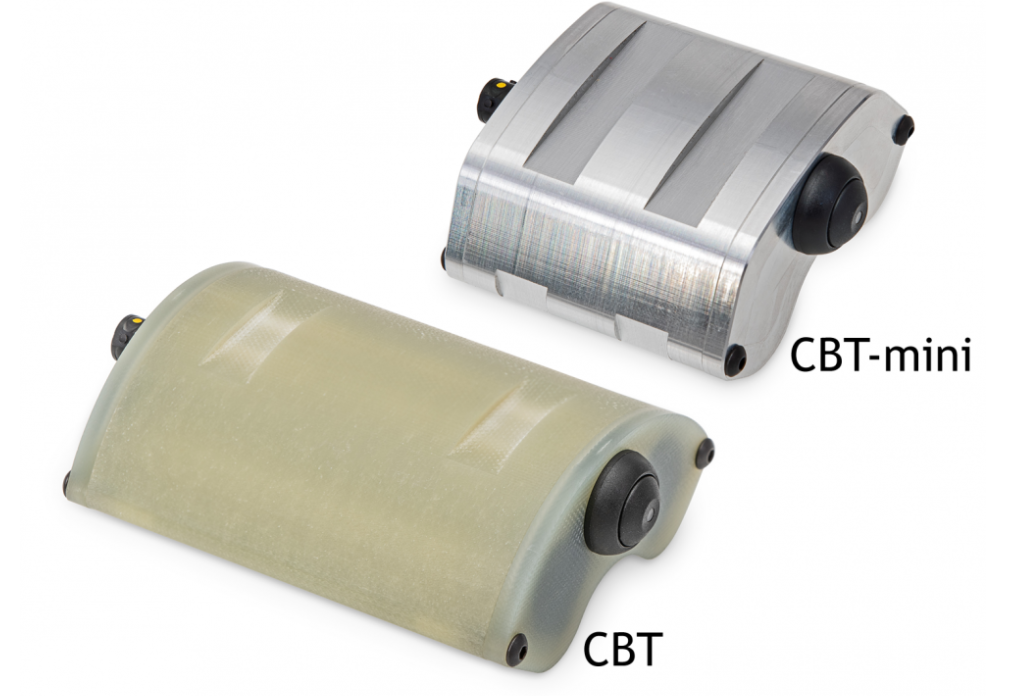

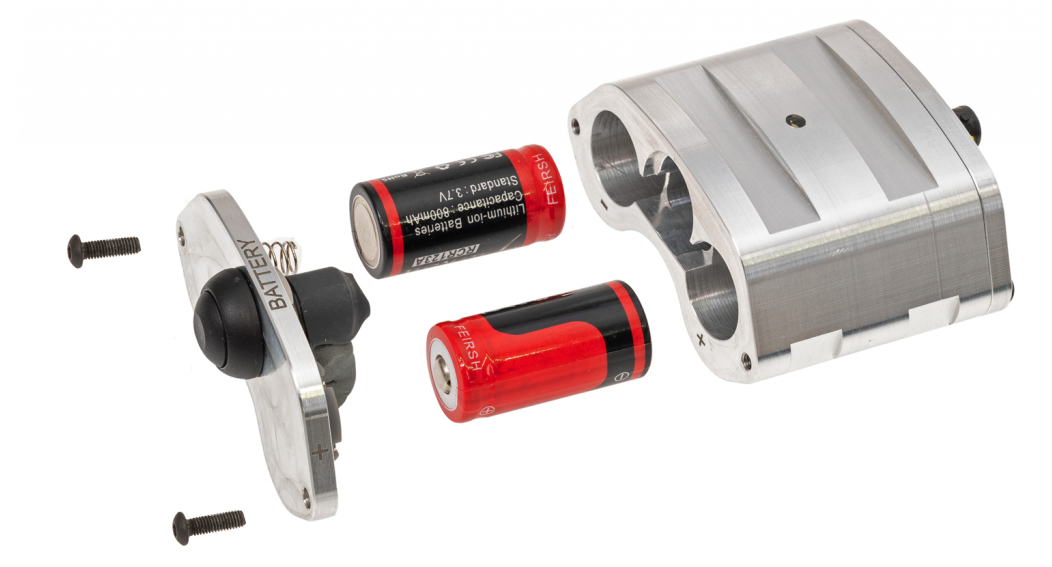

Le CBT est alimenté par 2 batteries type 18650 rechargeables. L'autonomie atteint 45H si utilisé avec un seul pont, 36h avec 2.

Specifications

CBT - 320
RF Frequency Range 2.4 GHz
Channel Type Strain Gauge, Full Bridge, 350 Ω or higher
Channel Count 1 or 2
Battery Type Two 18650 Rechargeable lithium batteries
Continuous Battery Life 48 hours for 1 strain gauge bridge. 36 hours for two strain gauge bridges
Weight 140 grams (235 grams with batteries installed)
Gain Type Programmable gain via USB
Input Type 0.1 to 10 mV/V
Shunt Resistor Fixed 100 kΩ standard, other shunt resistor values available
Typical Broadcast Distance 1-2 meters, line of sight
Channel Sampling Rate 3 kHz
Signal Output ± 10 Volt Analog
System Resolution 12 Bit
Operating Temperature -20°C to +50°C (battery temperature limit)
Power Requirement 9 to 36 VDC, 4.5 Watts
Total System Delay < 670 μs
RF Channels Available 16

Installation

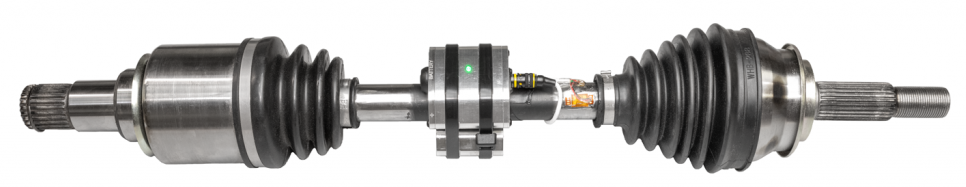

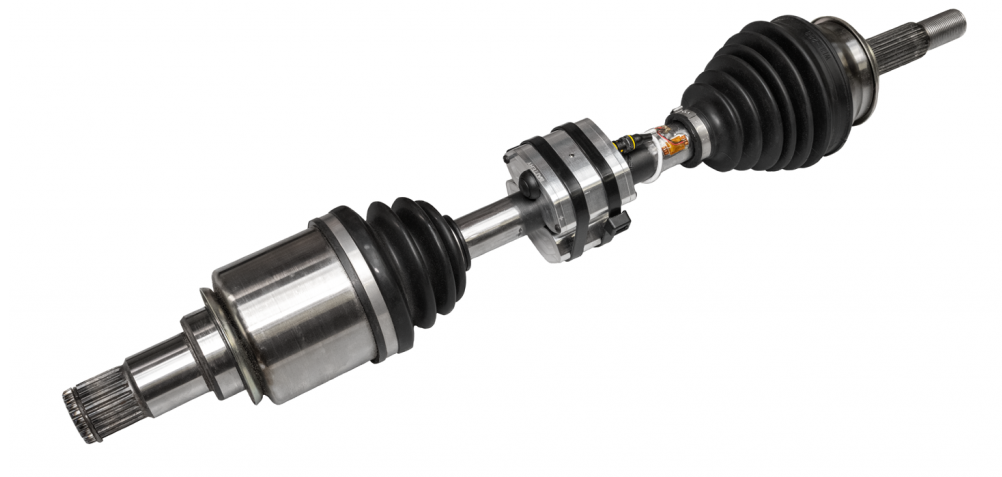

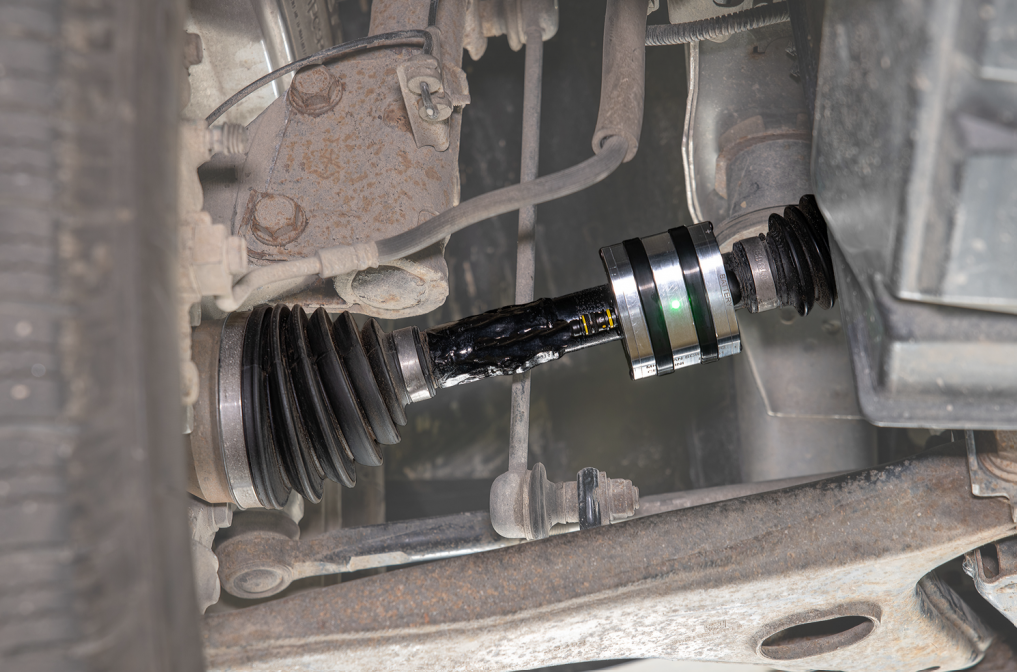

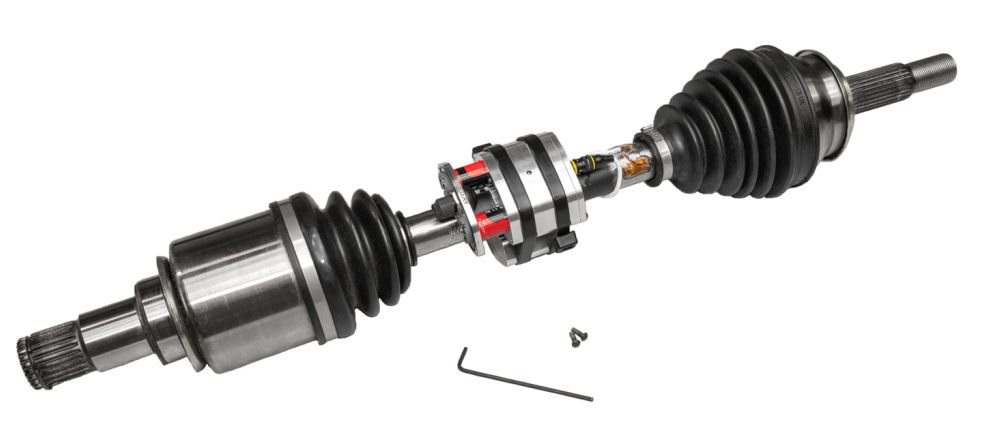

Le CBT s'installe rapidement sur n'importe quel arbre à l'aide de colliers de serrage en plastique, de bandes d'acier ou de colliers de serrage pour tuyaux. Le CBT fournit l'excitation et le conditionnement du signal aux jauges de contrainte, puis transmet numériquement les signaux par RF 2,4 GHz.

Pour les arbres à vitesse élevée, un contrepoids se montant à 180° sur l'arbre est disponible en option pour l'équilibrage de l'arbre en dynamique. Le CBT est un petit boîtier robuste et est conçu pour les environnements hostiles.

Programmation

Le gain d'amplification du CBT peut être ajusté sur la plage 0.1 à 10mV/V.

Applications

Voies d'entrée
1 , 2

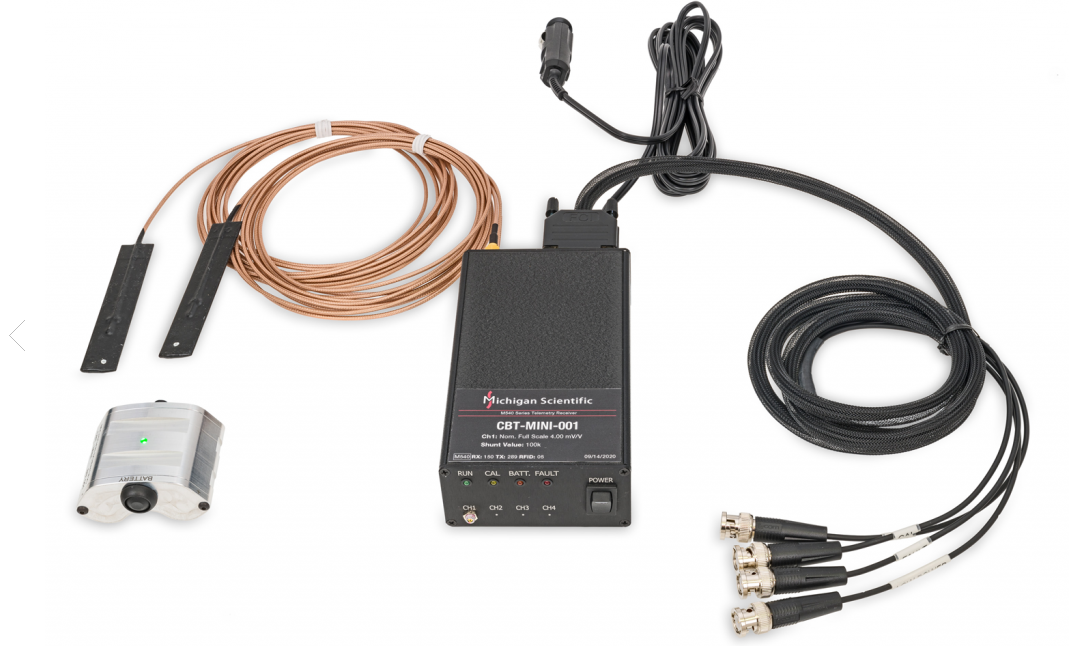

Récepteur

  • Geometry
  • Number of channels
  • Batteries
  • Contre-poids
