Capteur Force+Couple faible encombrement

Capteur Force+Couple faible encombrement

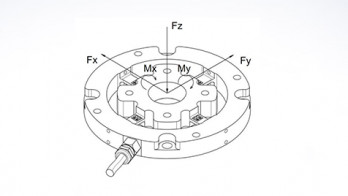

Les capteurs de la série K3R mesurent le Fz jusqu'à 5kN, et les moments Mx/My jusqu'à 100 Nm, en simultané dans un encombrement < 20 mm. La conception consiste en 2 anneaux concentriques reliés par 4 poutres instrumentées avec des jauges de déformation. La précision de seulement 0,1% est obtenue par l'application d'une matrice de découplage.

L'installation se fait via 2 x 4 taraudages M4 ou M6 et des pions de centrage. Les ponts de jauges sont alimentés en 5 VDC. Le capteur est en aluminium ou acier IP66. La plage de température de fonctionnement est -10 à 85°C. Le signal de sortie est non amplifié. Le capteur est livré avec un câble 3m.

Les applications incluent la robotique, le contrôle qualité, la médecine, la bio mécanique et la mécanique de précision.
