Nouveau capteur de force 3 axes K3A

Nouveau capteur de force 3 axes  K3A

K3A

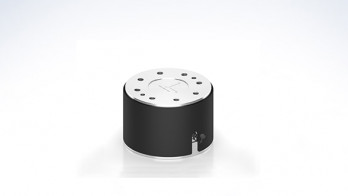

Le catalogue produit du site de PM Instrumentation s'agrandit. La gamme de capteurs de force 3 axes K3A en fait désormais partie. Les capteurs K3A sont conçus pour faire des mesures de force sur les 3 composantes Fx, Fy tet Fz. Le K3A a une conception mécanique innovante permettant :

  • Une trés bonne précision de mesure sur les 3 axes de force.
  • Une grande stabilité dans le temps de la mesure
  • Un couplage entre les voix faibles

Les capteurs de force K3A sont livrés avec un certificat de calibration et de sensibilité pour chaque composante de force. En option, nous proposons une calibration incluant les informations de sensibilité transverse. Le capteur de force K3A est proposé, en option, avec une electronique numérique d'acquisition de mesure. Cette ensemble comprent une electronique d'enregistrement et une logiciel d'acaquisition.

Nous proposons quatre versions du K3A, en fonction de la dimension du produit et de l'étendue de mesure.

Référence Etendue de mesure Etendue de mesure
K3A100 10kN/10kN/20kN 25kN/25kN/60kN
K3A125 125kN/125KN/125kN
K3A155 50kN/50kN/200kN 100kN/100kN/250kN
K3A225 100kN/100kN/200kN 200kN/200kN/400kN

Plusieurs étendues de mesure sont disponibles pour la majorité des références.

Spécifications

  • Direction de mesure : traction et compression
  • Etendues de mesure disponibles : Fx: 10 kN - Fy: 10 kN - Fz: 20 kN à Fx: 200 kN - Fy: 200 kN - Fz : 400 kN
  • Diamètre : plusieurs modèles disponibles de 100 mm à 225 mm
  • Electronique recommandée : GSV 8DC SubD44

Applications recommandées

  • Les essais en robotique
  • Le contrôle et la fabrication des lignes de production
  • Les installations avec des capteurs 6 axes ou couples
  • Les essais statiques de laboratoire
  • Tout types de mesures dans les milieux industriels et de recherche

Fiches Produit

Retrouvez toutes les informations et spécifications techniques sur cette gamme de capteurs de force trois axes :
