Capteur de force de pédale - 2200N - faible hauteur

  • Capteur d'effort de pédale à jauges de contraintes
  • Capacité: 2200 N en compression
  • Non-linéarité: 0.5% de l'étendue de mesure
  • compensation des efforts transverses
  • montage sur tout type de pédale
  • Tension d'alimentation: 10 VDC
  • Température de fonctionnement : -40 +150°C
  • Certificat d'étalonnage NIST inclus

Télécharger la fiche produit

?

Présentation

Le capteur de force BPFT3 à jauge de contraintes mesure les efforts de compression appliqués sur une pédale de frein, d'accélérateur ou d'embrayage. Son faible encombrement, similaire de la pédale de série, permet un montage rapide sur tout type de pédale pour une mesure d'effort réaliste.

La plage de mesure est de 0 à 2200N (230 kg), pour une précision de 0,5% de la pleine échelle y compris lorsque l'effort n'est pas parfaitement centré.

Montage

Le capteur se monte directement sur la pédale d'origine, après en avoir retiré le revêtement en coutchouc. Le serrage se fait au moyen d'une vis unique. Le poids et la hauteur réduits du capteur permettent de conserver la sensation de pédale de série. Chaque capteur est fourni avec une pince de montage (par défaut version standard), ainsi qu'un certificat d'étalonnage.

Options et accessoires

  • Pince de montage
  • conditionnement du signal de sortie
  • Afficheur / enregistreur
Type de capteur
Capteurs spéciaux
Etendue de mesure Fz
2200
Nombre de composantes
1 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.1 % FS
Non-répétabilité
0 % FS
Température de fonctionnement
-40 à 150 °C
Sortie analogique
non-amplifié
Signal de sortie
1.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble 3,05m
Direction de mesure
Compression
Matériau
Acier
Poids
0.3
Gamme de mesure
250 N - 5 kN

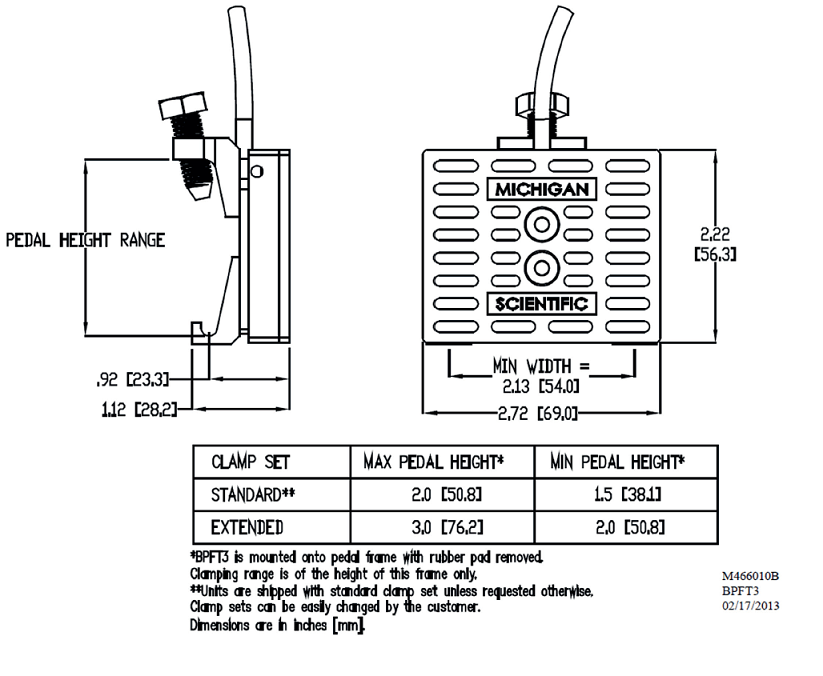

Pince de montage Hauteur de pédale mini [mm] Hauteur de pédale maxi [mm]
Standard 38.1 50
allongé 50.8 76.2
  • Kit de montage
  • Afficheur
  • Conditionneur de signal
  • système d'acquisition
