Ref: BFT-210

Capteur de pression différentielle low cost - 0-100 mBar à 0-25 bar

  • Etendue de mesure : 100 mbar à 25 bar
  • Type de mesure: différentielle, unidirectionnelle
  • Pression de service maxi : jusqu'à 200 Bar
  • Précision : ±0.5 %
  • Signal de sortie : 4~20mA (16~36VDC), 1~5V, 0~5V (12~36VDC)
  • Media : tous gaz, tous liquides compatibles avec les surfaces
  • Construction : Acier inoxydable 304 IP65
  • Réponse fréquentielle : ~1kHz
  • Interface hydraulique: M20x1.5, G1/2, G1/4, NPT1/4, M12X1, R1/4
  • Connectique électrique : DIN43650f
  • température de fonctionnement : -10°C ... +70°C

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le capteur de pression différentielle BFT 210 est conçu sur un élément sensible en silicium piézorésistif rempli d'huile. Il offre une résistance à la corrosion élevée grâce à son corps en acier inoxydable. Les deux ports hydrauliques sont filetés et sont montés directement sur la conduite ou via la prise de pression. Le signal de sortie est analogique, tension ou courant.

Spécifications

Modèle BFT 210
étendues de mesure 0 ~ 0,1 bar
Précision ± 0.5%
Non-linéarité ± 0.15%
Hysteresis ± 0.10%
Répétabilité ± 0.05%
Signal de sortie 4~20mA (16~36VDC), 1~5V, 0~5V (12~36VDC)
Connectique Connecteur, câble, câble immergeable, ...
Raccord hydraulique M20x1.5, G1/2, G1/4, NPT1/4, M12X1, R1/4f
Protection à la surcharge 200 à 300 %
Pression de service [Bar] 200 Bar
Construction Inox 304

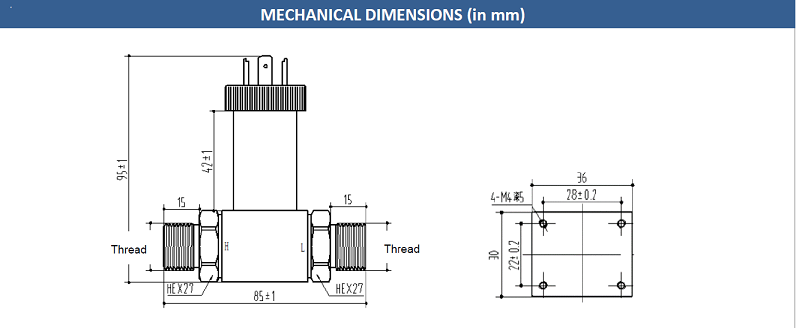

Dimensions

Configuration

Les options de configuration incluent

  • Extension de la plage de température de fonctionnement
  • Connectique électrique (connecteur ou câble)
  • Sortie amplifiée (5 Vdc ou 10 Vdc et 4 mA à 20 mA)

Applications

  • Contrôle de processus
  • équipements médicaux
  • pompes et compresseurs
  • bancs de test
Type de capteur
Pression différentielle
Etendue de mesure
< 100 bar, < 1000 bar
Précision (erreur totale)
0.25 %
Non linéarité (% PE)
± 0.15 %
Température de fonctionnement
-54 à 121 °C
Signal de sortie
non amplifié (mV/V), 0-5 VDC, 0-10VDC, 4-20 mA
Tension d'alimentation
10 Vcc
Construction
externe: Inox 304, interne: 17-4 PH Stainless Steel ou 15-5 PH Stainless Steel
Classe de Protection
IP68
Connectique
Câble ou connecteur

  • Extension de la plage de température de fonctionnement
  • Connectique électrique
  • Sortie amplifiée (5 Vdc ou 10 Vdc et 4 mA à 20 mA)
  • Afficheur
  • Adaptateur port hydraulique
  • Conditionneur
