Ref: B1xA0x

Accéléromètre IEPE monoaxial - Haute sensibilité - 0.1 à 1g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Applications : haute sensibilité / mesure basse fréquence
Haute sensibilité : 2 ; 5 ; 10 ; 20; 50 V/g
Etendue de mesure : ±0.1 ; ±0.25 ; ±0.5 ; ±1 ; ±2.5g
Bande passante à ±5% : 0.5 Hz à 1 kHz
Connectique : connecteur 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Dimensions : ⌀ 26.1×32.5 mm
Masse : 132 grammes
Température de fonctionnement : -40° à +120°C (80°C pour le modèle 50 V/g)
Câble compatible configurable ici

Connectez-vous à votre compte pour afficher les prix

Connexion

Généralement 4 semaines

Présentation

Les capteurs de la gamme B1xA0x sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour les mesures basses fréquences. Disponibles en 5 étendues de mesure (±2.5g ; ±1g ; ±0.5g ; ±0.25g ; ±0.1g). Ils sont donc utilisés dans les applications sur ouvrages d'arts, validation de structures, essais sismiques ou analyse modale. Les capteurs se fixent par vissage (M5 ou 10-32).

Spécifications

Modèle	B11A00	B11A03	B12A00	B13A00	B14A00
Sensibilité	5000 mV/g	2000 mV/g	10 000 mV/g	20 000 mV/g	50 000 mV/g
Etende de mesure	±1 g	±2.5 g	±0.5 g	±0.25 g	±0.1 g
Résolution	0.000004 grms	0.000002 grms	0.000006 grms	0.000005 grms	0.00003 grms

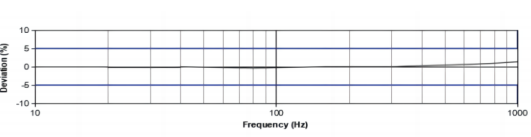

Réponse en fréquence (5%)	0.5-1k Hz	0.5-1k Hz	0.5-1k Hz	0.5-1k Hz	0.5-1k Hz
Réponse en fréquence 10%)	0.3-1.5k Hz	0.3-1.5k Hz	0.3-1.5k Hz	0.3-1.5k Hz	0.3-1.5k Hz
Sortie connecteur	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Fixation	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5

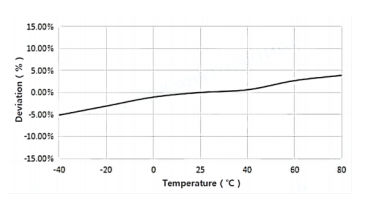

Température	-40 à 120 °C	-40 à 80 °C	-40 à 120 °C	-40 à 80 °C	-40 à 80 °C
Dimensions	⌀ 26.1×32.5 mm	⌀ 26.1×32.5 mm	⌀ 26.1×32.5 mm	⌀ 26.1×32.5 mm	⌀ 26.1×32.5 mm
Masse	132 grammes	132 grammes	132 grammes	132 grammes	132 grammes
Fréquence de résonance	> 8 kHz	> 8 kHz	> 8 kHz	> 8 kHz	> 8 kHz

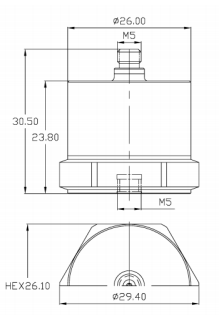

Dimensions

Applications

Essais basse fréquence
Sismique
Analyse modale
Mesures sur ouvrages d'arts

Nombre de composantes: 1 Axe
Sensibilité [mV/g]: 2000 mV/g, 5000 mV/g, 10000 mV/g
Etendue de mesure [g]: 1 / 0.5 / 2.5 / 0.25 / 0.1 G
Bande passante ±5% [Hz]: 1000 Hz
Température utilisation: -40 à 120 °C
Temp. utilisation [°C]: -40 à 120°C
Matériau: Acier
Application: Géotechnique, Sismique

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
