Ref: B0xA71

Accéléromètre IEPE monoaxial immergeable - ±50 à ±500g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Design IP68 étanche à 20 Bar
Etendue de mesure: ± 50g, ± 100g, ± 250g, ± 500g
Sensibilité : 10mV/g, 20mV/g, 50mV/g ou 100 mV/g
Résolution : 0.1 à 1 mg selon étendue de mesure
Non-linéarité : 1%
Bande passante à ±5% : jusqu'à 1-10kHz selon version
Bande passante à +/- 10% : jusqu'à 0.5-11k Hz
Connectique : câble intégral étanche
Dimensions : HEX 18.1 x 61.73
Fixation : adhésive ou vissé (M5)
Masse : 15 à 25 grammes
Température de fonctionnement: -50° à +120°C

Habituellement livrable sous 3 à 4 semaines

Description
Présentation

Les accéléromètres piézoélectriques avec électronique intégrée (IEPE) de la série B0XA71 utilisent une technologie d’étanchéité multicouche unique, leur permettant une utilisation en immersion permanente jusquà une pression de 20 Bar. Leur boîtier en acier inoxydable est assemblé par soudure laser, leur conférant une taille réduite et une légèreté exceptionnelle.

Les performances restent au niveau du reste de la gamme avec une bande passante à +/-5% de l'ordre de 1-10kHz, une non linéarité de 1% et une résolution < 1mG.

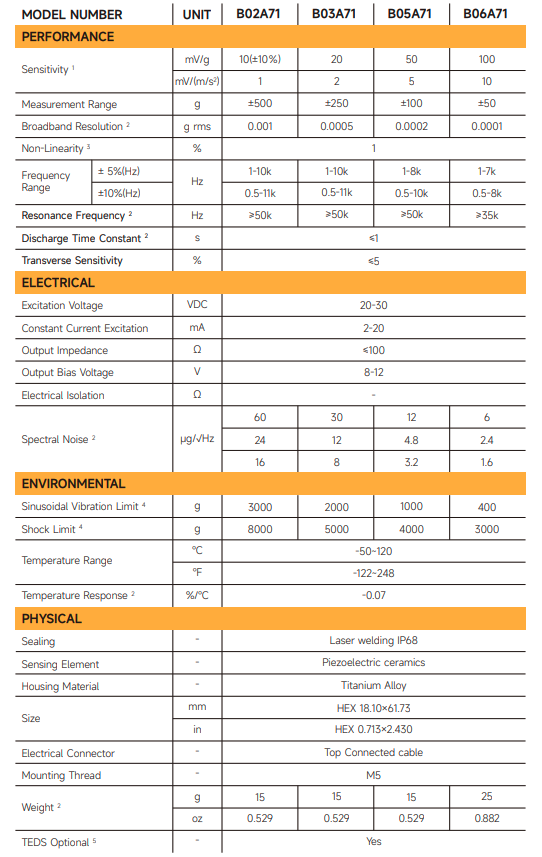

Spécifications

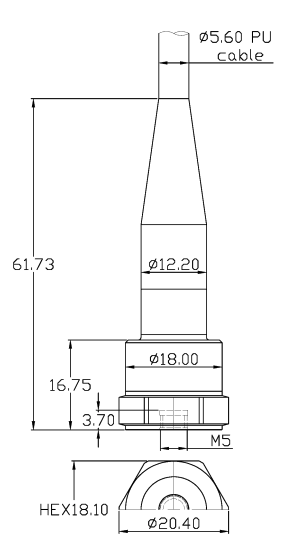

Dimensions

Applications

La série B0xA71 est conçue spécialement pour les essais vibratoires de composants et de structures immergées.
- Analyse modale
- éoliennes
- marine
- Essais en bassin
- Analyse fréquentielle
- études de dimensionnement
Spécifications
Nombre de composantes

1 Axe

Technologie

Piezoélectrique (IEPE)

Type de produit

Accéléromètre

Sensibilité

10 mV/G

Etendue de mesure linéaire

500 G

Bande passante (-3 dB)

8000 Hz

Non linéarité (% PE)

± 1 %

Signal de sortie

± 5 VDC

Température de fonctionnement

-50 à 120 °C

Classe de Protection

IP68

Matériau

Titanium

Etendue de mesure

50-500g

Application

Immergeable
Documents
- Datasheet-B0xA71_PMi_FR.pdf
Dimensions
Dimensions
Options
- Etendue de mesure
- Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Accessoires
- Conditionneur
- Rallonge de câble
- Enregistreur

Présentation

Les accéléromètres piézoélectriques avec électronique intégrée (IEPE) de la série B0XA71 utilisent une technologie d’étanchéité multicouche unique, leur permettant une utilisation en immersion permanente jusquà une pression de 20 Bar. Leur boîtier en acier inoxydable est assemblé par soudure laser, leur conférant une taille réduite et une légèreté exceptionnelle.

Les performances restent au niveau du reste de la gamme avec une bande passante à +/-5% de l'ordre de 1-10kHz, une non linéarité de 1% et une résolution < 1mG.
