Ref: B0xA90-B0xB90

Accéléromètre IEPE monoaxial – Haute température 160°C

Technologie : IEPE
Nombre d’axes : 1
Sensibilité : 10, 20, 50 ou 100 mV/g
Bande passante (±5%): 1-10kHz
Non linéarité : ≤1% de la pleine échelle
Résolution : ~0.1mg à 1mg RMS selon version
Matériaux: acier inox
Température de fonctionnement : -50℃~160℃
Montage : Vis M5 ou 10-32
Connectique : connecteur 10-32-M5 top (version A) ou side (version B)

Connectez-vous à votre compte pour afficher les prix

Connexion

Généralement livrable sous 4 semaines

Présentation

Les capteurs de la gamme B0XA90 sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour les applications en températures élevées. La température maximale est de 160°C. Ces capteurs sont dédiés aux essais de contrôle thermique (ESS) L’étendue de mesure est de 50 à 500g (de 10 à 100 mV/g). La fixation se fait via un trou taraudé (M5 ou 10-32) Le connecteur est un 10-32 ou M5 axial (versions A) ou radial (versions B)

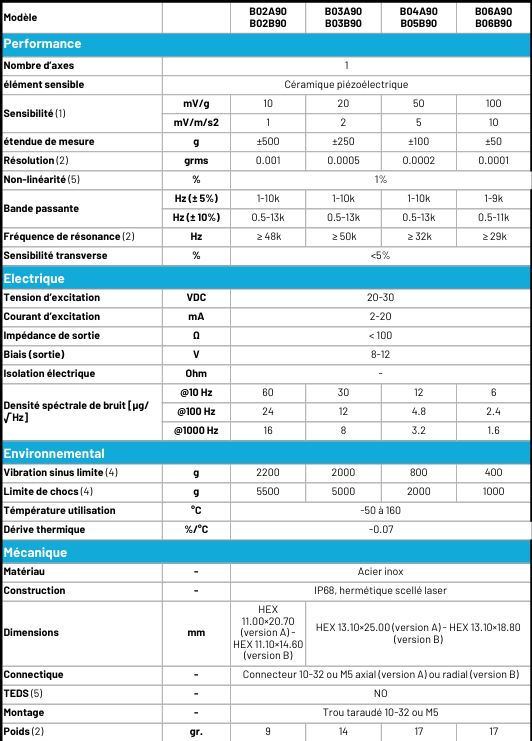

Spécifications

Modèle	B02A90	B03A90	B05A90	B06A90
Sensibilité	10 mV/g	20 mV/g	50 mV/g	100 mV/g
Etende de mesure	500 g	250 g	100 g	50 g
Résolution	0,001 grms	0,0005 grms	0,0002 grms	0,0001 grms

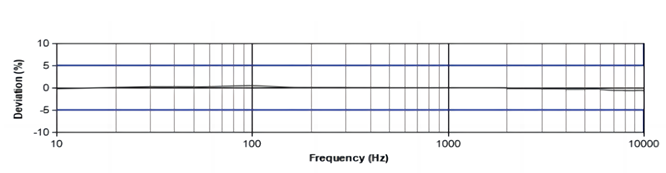

Réponse en fréquence (5%)	1-10k Hz	1-10k Hz	1-10k Hz	1-9k Hz
Réponse en fréquence (10%)	0,5-13k Hz	0,5-13k Hz	0,5-13k Hz	0,5-11k Hz
Fréquence de résonance	> 48 kHz	> 50 kHz	> 32 kHz	> 29 kHz
Sortie connecteur	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Fixation	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Masse	9 grammes	14 grammes	17 grammes	17 grammes
Dimensions	HEX 11 x 20,7 mm	HEX 13,1 x 25 mm	HEX 13,1 x 25 mm	HEX 13,1 x 25 mm

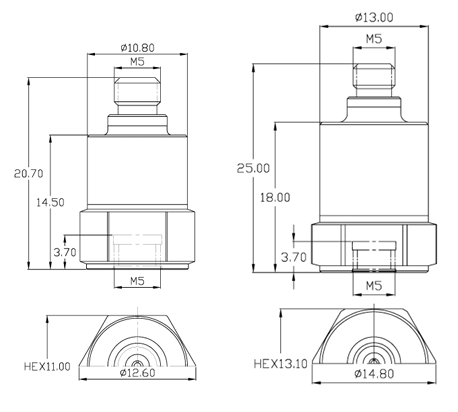

Dimensions

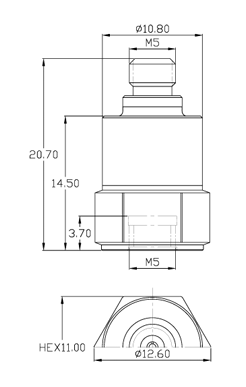

Dimensions B02A90 :

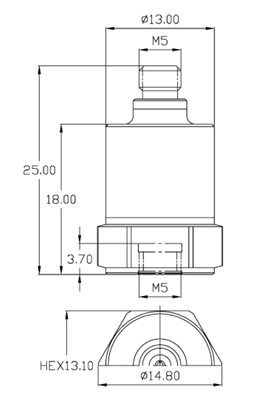

Dimensions B03A90-B04A90-B05A90 :

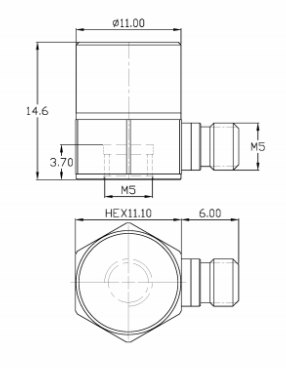

Dimensions B02B90 :

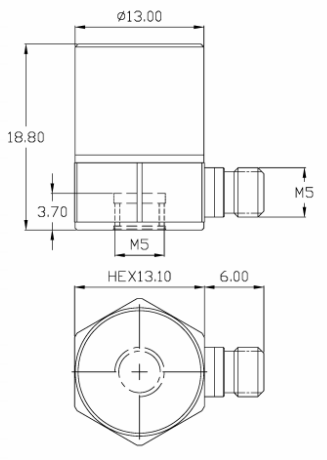

Dimensions B03B90 - B04B90 - B06B90 :

Applications

Essais de contrôle thermique (ESS)
Analyse modale
Caractérisation vibratoire
Surveillance vibratoire
Essais châssis
Essais moteurs, turbines

Nombre de composantes: 1 Axe
Sensibilité [mV/g]: 10 mV/g, 20 mV/g, 50 mV/g, 100 mV/g
Bande passante ±5% [Hz]: 10000 Hz
Température utilisation: -50 à 160 °C
Temp. utilisation [°C]: -50 à +160°C
Matériau: Titanium
Application: Haute température

Datasheet-B0xA90-B0xB90_PMi_FR.pdf

Dimensions B02A90 :

Dimensions B03A90-B04A90-B05A90 :

Dimensions B02B90 :

Dimensions B03B90 - B04B90 - B06B90 :

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5, axial ou radial
Fixation : trou taraudé 10-32 ou M5
Etendues de mesures : 500 g | 250 g | 100 g | 50 g |
