Ref: B00AGx-B00CGx

Accéléromètre IEPE monoaxial – Mesure de chocs ± 2500 à ± 50000g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Applications : essai d’impacts, tests de chute
Etendue de mesure: ± 2500, ± 5000, ±10000, ±20000 ; ± 30000g ; ± 50000g
Bande passante à ±10% : jusqu'à 11kHz
Sensibilité : 0.17 ; 0.25 ; 0.5 ; 1 ; 2 mV/g
Connectique : connecteur 10-32 (modèle AGx) ou câble intégré (modèle CGx)
Fixation : Goujon M5; M6 ou 1032
Dimensions : HEX 11×24.9 mm (modèle AGx) ou HEX 11.00×33.50 mm (modèle CGx)
Température de fonctionnement : -50° à +120°C

Connectez-vous à votre compte pour afficher les prix

Connexion

Généralement livrable sous 4 semaines

Présentation

Les capteurs de la gamme B00AGx-B00CGx sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour la mesure de choc. Disponibles en plusieurs étendues de mesure ±50000 ; ±30000 ; +20000 ; +10000 ; +5000 ; ±2500g La connectique est au choix un connecteur ou une sortie câble. Idéal pour la mesure d'impacts / chutes intenses.

Spécifications

Modèle	B00AG5	B00AG3	B00AG4	B00AG1	B00AG2
Sensibilité	0,17 mV/g	0,25 mV/g	0,5 mV/g	1 mV/g	2 mV/g
Etende de mesure	±30 000 g	±20 000 g	±10 000 g	±5000 g	±2500 g
Résolution	0,05 grms	0,04 grms	0,02 grms	0,01 grms	0,005 grms

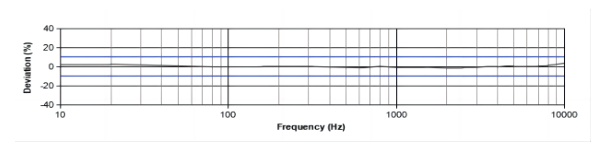

Réponse en fréquence (10%)	10-11k Hz	10-11k Hz	10-11k Hz	5-11k Hz	5-11k Hz
Fréquence de résonance	> 70 kHz	> 70 kHz	> 70 kHz	> 60 kHz	> 60 kHz
Sortie connecteur	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Fixation	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Masse	7,7 grammes	7,7 grammes	7,7 grammes	7,7 grammes	7,7 grammes
Dimensions	HEX 11 x 24,9 mm	HEX 11 x 24,9 mm	HEX 11 x 24,9 mm	HEX 11 x 24,9 mm	HEX 11 x 24,9 mm

Modèle	B00CG6	B00CG1	B00CG2	B00CG3
Sensibilité	0,1 mV/g	0,25 mV/g	0,5 mV/g	1 mV/g
Etende de mesure	±50 000 g	±20 000 g	±10 000 g	±5000 g
Résolution	0,1 grms	0,04 grms	0,02 grms	0,01 grms
Réponse en fréquence (10%)	10-15k Hz	10-11k Hz	10-11k Hz	5-11k Hz
Fréquence de résonance	> 100 kHz	> 70 kHz	> 70 kHz	> 60 kHz
Sortie	Câble intégré	Câble intégré	Câble intégré	Câble intégré
Fixation	10-32 ou M5	10-32 ou M5	10-32 ou M5	10-32 ou M5
Masse	10 grammes	10 grammes	10 grammes	10 grammes
Dimensions	HEX 11 x 33,5 mm	HEX 11 x 33,5 mm	HEX 11 x 33,5 mm	HEX 11 x 33,5 mm

Dimensions

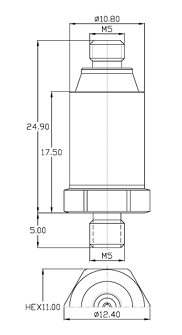

Dimensions version connecteur (B00AGX) :

Dimensions version câble intégré (B00CGX) :

Applications

Essais d’impact
Pyrotechnique
Tests de chutes

Nombre de composantes: 1 Axe
Sensibilité [mV/g]: 0.17 mV/g, 0.5 mV/g, 1 mv/g, 2 mv/g, 5 mv/g
Etendue de mesure [g]: 30000 / 50000 / 20000 / 10000 / 25000 G
Bande passante ±5% [Hz]: 11000 Hz
Température utilisation: -50 à 120 °C
Temp. utilisation [°C]: -50 à 120°C
Matériau: Titanium
Application: Choc / Impact

Datasheet-B00AGx-B00CGx_PMi_FR.pdf

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connectique : connecteur ou câble intégré
Fixation : goujon 10-32 ou M5 ou M6
Etendues de mesures : 50 000 g | 30 000 g | 20 000 g | 10 000 g | 5000 g | 2500 g |
