Ref: AMP-SG-M1

Conditionneur 1 pont de Jauge miniature - Câble

  • Conditionnement pour 1 pont de jauge complet
  • Alimentation du pont de jauges + amplification du signal de sortie
  • Recommandé pour l'instrumentation de moyens d'essais, y compris en rotation
  • Alimentation précise du point: 5V (+/- 2.5V) ou 10V (+/-5.0V)
  • Sortie : +/- 10VDC
  • Résistance shunt activable à distance
  • Gain réglable - de 100 à 2000 V/V
  • Amplificateur différentiel de précision à faible bruit
  • Connectique : câble

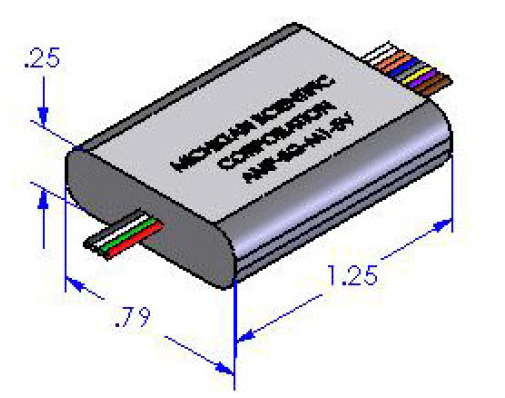

  • Dimensions: 31.75mm x 6.35mm x 20.32mm
  • Poids: 14g

Télécharger la fiche produit

?

Présentation

L'amplificateur pour jauges de contraintes AMP-SG-M1 est dédié aux applications pour lesquelles un conditionnement de signal est nécessaire dans un faible espace. Ce conditionneur permet de conditionner et d'amplifier le signal de mesure d'un pont de jauges complet avant la transmission depuis un arbre en rotation via le collecteur tournant, améliorant sensiblement la qualité du signal transmis en réduisant les erreurs générées par les impédances du câblage, les variations de résistance des connecteurs et les interférences électromagnétiques.

L'amplificateur AMP-SG-M1 fournit au pont la tension d'excitation finement régulée (2 valeurs possibles). Il inclut également un amplificateur différentiel de précision et une résistance d'étalonnage de shunt activable à distance pour la vérification de l'instrumentation.

Deux versions sont disponibles :

  • AMP-SG-M1-5 : Tension d'excitation de +/- 2,5VDC
  • AMP-SG-M1-10 : Tension d'excitation de +/- 5VDC

Spécifications

Parameter Specification
Bridge excitation voltage ±2.5V, ±5V
Accuracy 0,40%
Temperature coefficient 0,0005%/°C
Gain 100 & 2000 V/V
Output ±10V
Frequency response 1 to 20 kHz
Operating temperature -40 to +125°C
Weight 11 g
Type d'électronique
Conditionneur, Ampli pour Slip Ring
Voies d'entrée
1
Signal d'entrée
Pont de jauges
Sortie analogique
± 10 VDC
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
câble
Classe de Protection
IP40
Matériau
Plastique

Dimensions

  • boitier de protection étanche
  • Câblage
  • Boîtier d'alimentation
  • Afficheur
