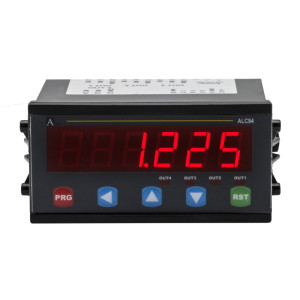

Ref: ALC94

Afficheur pour codeur incrémental - signal quadrature

Afficheur de panneau encastrable 6 digits programmable
1 Entrée pour signal type codeur
excitation capteur : 5VDC (TTL) ou 12V (Push-Pull)
Signal capteur : A, B, Z, I
Fréquence de lecture: 600 kHz
Relais de sortie : 2 relais en standard, jusqu'à 4 en option
Précision: 0,02 %
Echantllonnage 100 mes./s
Dimension DIN 96 x 48 x 88 mm
hauteur d'affichage : 14 mm
Alimentation 10…30 V AC/DC ou 80…250 V AC/DC

Délai de livraison : env. 2 semaines ARC

Présentation

ALC94 est un afficheur de panneau programmable 6 digits pour signaux type codeur. Il permet l'affichage de la distance linéaire ou angulaire parcourue.

Configuration

Programmation

La programmation de l'ALC94 est réalisée par cinq touches Les réglages sont sauvegardés dans la mémoire EEPROM.

Fonctions standard

mise à l'échelle du capteur
alarmes

Options

sorties communication

Connectique

Dimensions

Applications

machines-outils
bancs et machines de test

Type d'électronique: Afficheur, Conditionneur
Voies d'entrée: 1
Signal d'entrée: LVDT
Sortie analogique: 0-10 VDC
Interface: RS-485
Datalogger: non
Tension d'alimentation: 10 Vcc
Classe de Protection: IP65
Matériau: Plastique

Datasheet-ALC94_PMi_FR.pdf

Dimensions

RELAIS
SORTIES COMMUNICATIONS: Type isolées RS232 et RS485 avec le Protocole ASCII/PROFIBUS.

Connectique, capteurs
