Ref: 1730

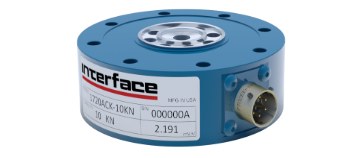

Capteurs de force pour vérin | 50 et 63 kN | Montage par bride

  • Non-linéarité ± 0.04 % pleine échelle
  • Compensation mécanique des efforts transverses.
  • Utilise des jauges de contrainte Interfaceauto compensées.
  • Compensation barométrique
  • Sensibilité à la température < 0.0015% / °C
  • Etendue de mesure de 25kN à 63 kN
  • Protection en surcharge : 150%

Télécharger la fiche produit

?

Présentation

Les capteurs de force 1700 sont adaptés pour le montage sur certains types de vérin. La bride de fixation centrale à 6 trous de faible diamètre et un trou centre taraudé. Cette fixation permet de répartir la charge sur plusieurs fixations la charge est ainsi mieux répartie et les couples de serrage plus faible. Ils ont une précision de mesure < ± 0.04 % de la pleine échelle. Les modèles 1700 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression.

Montage et principe de mesure

Ils sont disponibles pour des mesures en tractions et compressions. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Application

Les capteurs de force 1700 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de de précision
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force grande charge
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Cellules plates
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
  • Protection du connecteur
  • sortie standardisée
  • Fiche technique électronique du transducteur (TEDS)
  • Calibrage personnalisé
  • pont multiple
  • Double diaphragme
  • Plage de température spéciale
  • Longueur de câble
  • Ajouter un connecteur au câble
  • Connecteur
  • Câble
  • Acquisition et conditionnement
