Ref: 1238

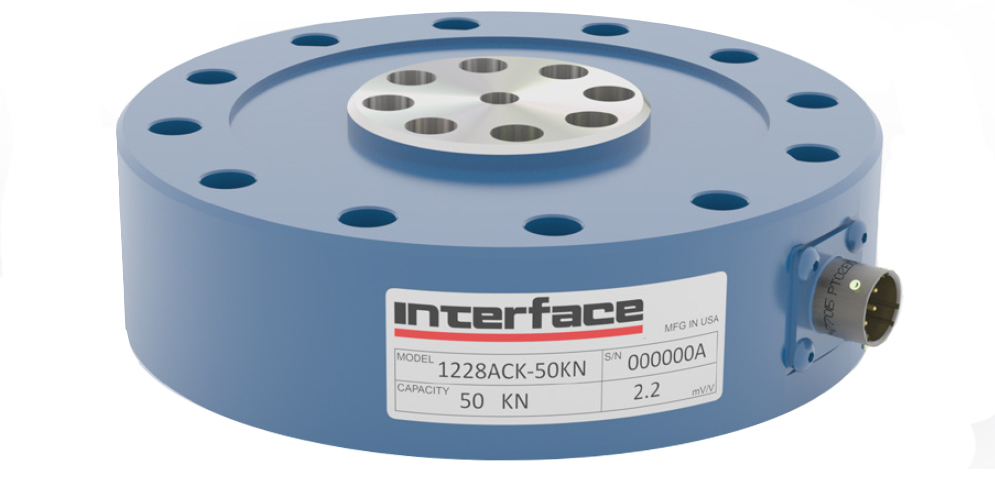

Capteur de force montage par bride 250 kN

  • Montage par Bride
  • Précision de ± 0.05 % à ± 0.12% de la pleine échelle
  • Etendue de mesure de 50 kN à 140 kN ( EM supérieure sur demande)
  • Capteur de fatigue
  • Disponible en traction et compression
  • Faible déflection - grande rigidité
  • Protection en surcharge : 275 % de la gamme de mesure
  • Déflection : 0.03 mm

Télécharger la fiche produit

Ajouter à ma sélection ?

Les models 12X8 sont très proche des versions 1200 mais les 12X8 ont une fixation centrale par bride. Cette fixation permet de répartir la charge sur plusieurs fixations La charge est ainsi mieux répartie et les couples de serrage plus faible.

Avec un niveau de précision < ± 0.05 % de la pleine échelle. Interface et PM Instrumentation proposent des gammes de mesure de 50 kN à 1500 kN en traction et compression ( Etendues de mesures possible sur demande) . Par ailleurs INTERFACE Force fabrique ses propres jauges de contrainte, ce qui permet, d’optimiser la sensibilité en température des capteurs (jauges auto compensées). Enfin nos capteurs de force disposent d’un corps d’épreuve d’une grande rigidité et d’une faible déflection, optimisés pour les mesures de fatigue.

Interface est le premier fabricant de capteurs de force dans le monde à proposer une compensation mécanique des efforts transverses et des charges parasites. Dans la phase de fabrication, tous les capteurs sont ajustés individuellement en adaptant le corps d’épreuve. Cette compensation mécanique présente l’avantage majeur d’augmenter la durée de vie des capteurs en optimisant et réduisant le nombre de composants, en particulier les résistances de compensation.

Type de capteur
Galette
Direction de mesure
Traction & Compression
Nombre de composantes
1 Axe
Etendue de mesure
250000 N
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.05 % PE
Non-répétabilité
0.01 % PE
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2.2 mV/V
Résistance du pont
350 Ω
Surcharge
275 %PE
Température de fonctionnement
-65 à 200 °C
Gamme de compensation en température
-15 à 115 °C
Tension d'alimentation
1 à 20 V
Cable
Sur demande
Connecteur
Connecteurs à visser PC04E-10-6P ou PT02-10-6P (Bayonet)
Classe de Protection
IP40
Boitier
Acier
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Ponts multiples
  • Taraudage sur demande
  • Double diaphragme
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Câble sur demande
  • Mating connector
  • Instrumentation and acquisition
