Ref: 1710

Capteurs de force pour vérin | 1 à 5 kN | Montage par bride

  • Montage par Bride pour Vérin
  • Non-linéarité ± 0.04% pleine échelle
  • Compensation mécanique des efforts transverses.
  • Utilise des jauges de contrainte Interfaceauto compensées.
  • Etendue de mesure de 1 kN à 6,5 kN
  • Protection en surcharge : 150% de la PE

Télécharger la fiche produit

?

Présentation

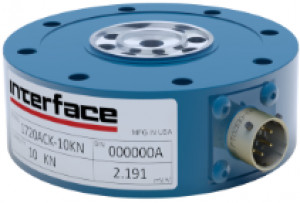

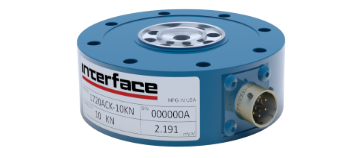

Les capteurs de force 1700 sont adaptés pour le montage sur certains types de vérin. La bride de fixation centrale à 6 trous de faible diamètre et un trou centre taraudé. Cette fixation permet de répartir la charge sur plusieurs fixations la charge est ainsi mieux répartie et les couples de serrage plus faible. Ils ont une précision de mesure < ± 0.02 % de la pleine échelle. Les modèles 1700 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul. Ils sont proposés en version cable ou connecteur.

Montage et principe de mesure

Ils sont disponibles pour des mesures en tractions et compressions. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Conditionnement et acquisition

Le capteur en S 1710 est alimenté en 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement

Application

Les capteurs de force 1700 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de de précision
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force grande charge
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Cellules plates
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Aluminium
Classe de Protection
IP40

Nous Consulter

  • Protection du connecteur
  • sortie standardisée
  • Fiche technique électronique du transducteur (TEDS)
  • Calibrage personnalisé
  • Plage de température spéciale
  • Longueur de câble
  • Mating connector
  • Mating cable
  • Instrumentation
