Ref: 1110

Capteur de force de précision | EM : 1.5 kN à 50kN | Précision ± 0.02 %

  • Trés grande Précision < ± 0.02% pleine échelle
  • Etendue de mesure de 1.5kN à 50kN
  • Calibré en traction et compression
  • Compensation mécanique des efforts transverses.
  • Signal de sortie 4 mV / Vcc
  • Sensibilité à la température < 0.0015% / °C
  • Protection en surcharge : 150 % de PE

Télécharger la fiche produit

?

Présentation

Les capteurs de force de la famille 1100 sont des capteurs de très grande précision. Ils ont une bande d'erreur totale ou précision de mesure < ± 0.02 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1100 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Montage et principe de mesure

Ils sont disponibles pour des mesures en tractions et compressions. La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes. Nos capteurs Galette de précision sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Application

Les capteurs de force 1100 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de de précision
  • Etalon primaire
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Galette
Direction de mesure
Traction + Comp.
Nombre de composantes
1 Axes
Etendue de mesure
1500 à 50000 N
Gamme de force
1 kN - 10 kN, 10 kN - 100 kN
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0007 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Surcharge
150 %PE
Gamme de compensation en température
-10 à 45 °C
Tension d'alimentation
10 Vcc
Connecteur
• PT02E-10-6P bayonet connector • PC04E-10-6P screw-type connector
Classe de Protection
IP40
Boitier
Aluminium

Voir documentation

  • Calibration conforme ISo 17025 ou E74 NIST
  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Ponts multiples
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Electronique de conditionnement et acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
  • Afficheur

Produits associés

K6D130 - Capteur de force 6 axes | 15 kN et 1200 Nm

K6D130

Capteur de force 6 axes | 15 kN et 1200 Nm
WMC 2200 kN - Capteur de force Miniature  22 N à 2200 N

WMC 2200 kN

Capteur de force Miniature 22 N à 2200 N
TRA 240 - Conditionneur Afficheur - 1 voie pont de jauges

TRA 240

Conditionneur Afficheur - 1 voie pont de jauges

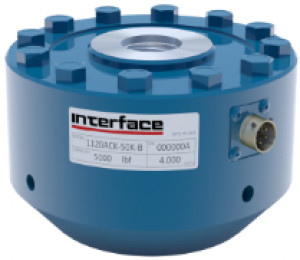

1010 - Capteur de force de Fatigue | 1250 N à 25 kN | Précision ± 0.03 %
