Ref: WMCFP

Capteur de force inox | protection 10 X EM | 5 et 10 N

  • Etendue de mesure: 5 et 10 N
  • Construction: Acier inoxydable
  • Non-linéarité : 0.20% PE
  • Signal de sortie: 2 mV/V
  • Calibration: Traction et compression
  • Température de compensation : -10 à 45 °C
  • Sortie câble 1,5m en standard

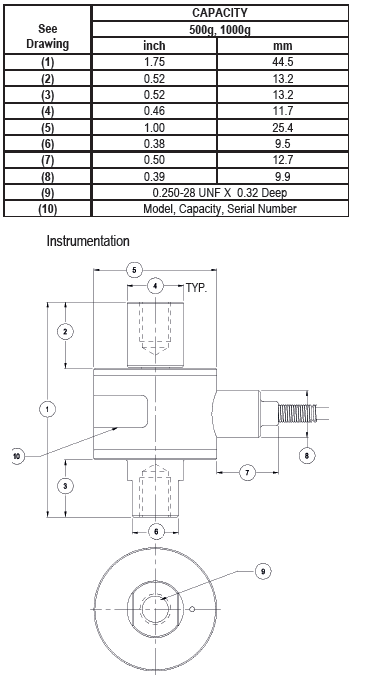

  • Montage: filetage femelle aux 2 extrémités

Télécharger la fiche produit

?

Présentation

Le mini-capteur de force en acier inoxydable WMCFP convient parfaitement aux applications industrielles en raison de sa construction étanche en acier inoxydable, protégée de l'environnement. Ce produit possède une protection contre les surcharges de 8 x l'étendue de mesure, ce qui constitue une excellente protection dans les applications difficiles. Ce produit est disponible dans des capacités allant de 500 à 1000 grammes.

Installation

L'application de l'effort est réalisée via 2 taraudages de part et d'autre du capteur. Il est fournis avec un câble de 3m et la plage de température de fonctionnement est de -15 à +65°C. Le signal de sortie est non-amplifié. La tension d'alimentation est de 15 VDC maximum.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications :

  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Ecole d'ingénieur et formation technique de mesure
  • Test sur maquettes
  • Applications OEM

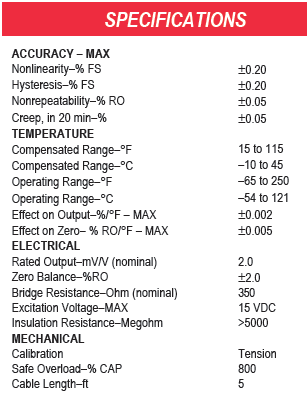

Type de capteur
Embouts filetés
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.2 %
Hystérésis
0.20 % FS
Non-répétabilité
0.05 % FS
Sensibilité au Zéro
0.005 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
800 %PE
Matériau
Acier
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, OEM

  • Longueur de câble
  • sortie standardisée
  • Calibrage personnalisé
  • Ajouter un connecteur au câble
  • Plage de température spéciale
  • Fiches techniques électroniques des transducteurs (TEDS)
  • Instrumentation
  • Acquisition de données
  • Afficheurs conditionneurs
