Ref: V-SERIES

Capteur de pression - injection plastique - 0-50 à 0-2000 bar - Précision 0,25% ou 0,5%

  • Construction Inox intégralement soudée
  • Matériau membrane : Inox 17-4 PH + Imprégnation GPX
  • Interchangeabilité avec capteurs existants
  • Diaphragme haute résistance
  • Précision : ±0.25% (Premium) ou ±0.5% (Standard) de la pleine échelle
  • étendue de mesure : 0-50 à 0-2000 bar
  • Signal output : 4-20 mA, 0-10 VDC or 3.33 mV/V
  • Protection à la surcharge: 200M
  • Interface hydraulique : filetage 1/2” - 20—UNF—2A
  • Connectique électrique standard : Connecteur PTIH—10—6P
  • Température de fonctionnement: jusqu'à 400°C au diaphragme, et 80°C pour l'électronique

Télécharger la fiche produit

?

Présentation

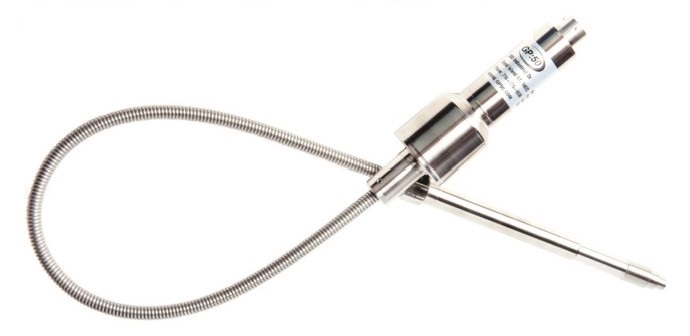

Les capteurs de pression de la série V permettent la mesure directe de la pression dans la cavité de l'injection plastique. Le capteur se caractérise par une précision de ±0.25% / ±0.50% de la pleine échelle, une excellente durée de vie, et une tenue à la température atteignant 400°C au niveau du process.

Spécifications

Spécification
Range 0 à 50/75/100/150/200/350/500/700/750/1000/1400/2000 ou custom
Précision 0,25%
Température de fonctionnement jusqu'à 400°C à la membrane, et 80°C à l'électronique
Signal de sortie 3,3 mV/V, 4-20 mA ou 0-10V

Montage

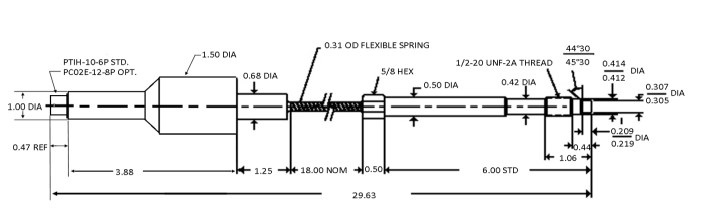

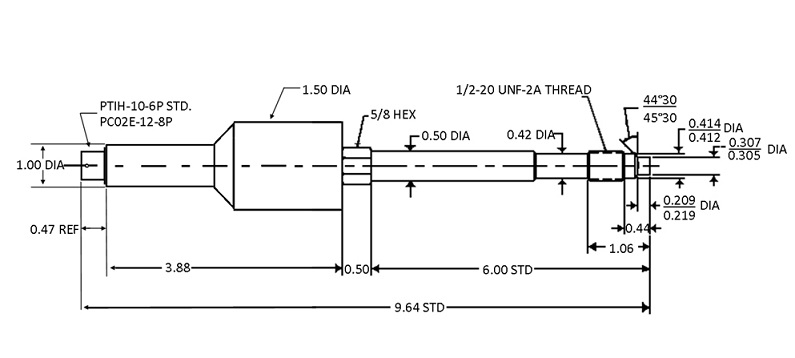

La partie sensible du capteur est fixée dans l'outillage, par vissage (filetage 1/2” - 20—UNF—2A), la membrane affleurant la cavité. La sonde est reliée au corps du capteur (contenant l'électronique) par un tube rigide ou semi-rigide, en fonction du besoin de l'application.

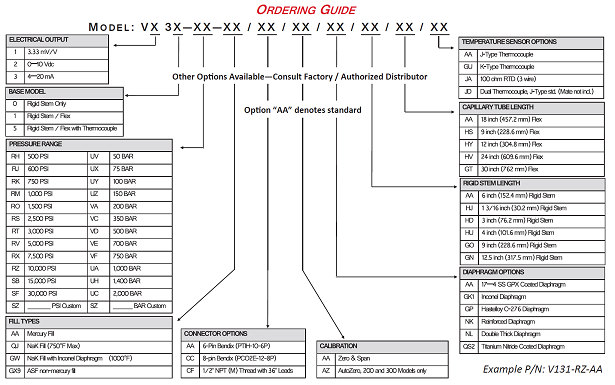

Options

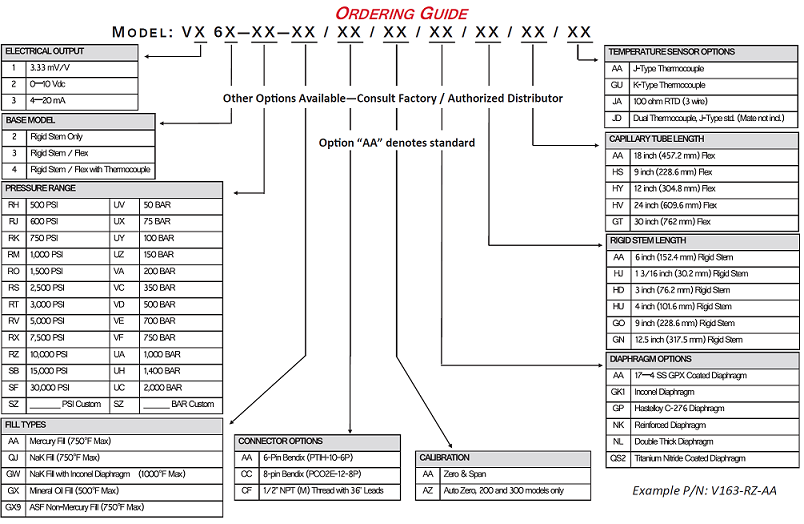

Version Standard

Version Standard

Applications

  • Injection plastique
  • Impression 3D
  • Infusion plastique
Type de capteur
Haute précision
Etendue de mesure
< 100 bar, < 1000 bar, > 1000 bar
Précision (erreur totale)
0.25 %
Signal de sortie
non amplifié (mV/V), 0-10VDC, 4-20 mA
Application
Haute température
Tension d'alimentation
12-29 VDC
Construction
316 Stainless Steel
