Ref: TFC

Capteur de niveau de remplissage avec flotteur

  • Résolution de mesure 5, 10, 20 mm
  • Type de mesure: niveau à flotteur
  • Sortie analogique 4 ... 20 mA, 0 ... 5 VDC, 0 ... 10 VDC
  • En option : Capteur de température PT1000
  • Norme : EN61326-1
  • Protection > IP65
  • flotteur : Inox, PVC ou Spansil
  • Pression de fonctionnement : jusquà 50 bar
  • Connexion électrique : Sortie Câble
  • Réponse en fréquence : 1 kHz selon modèle
  • Température : -25 °C à +70 °C

Télécharger la fiche produit

?

Présentation

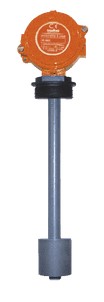

Le capteur de niveau à flotteur TFC est conçu pour une insertion verticale dans un réservoir ou un puits pour une immersion complète dans le fluide. Le flotteur, à l'extrémité d'une tige de longueur maxi 2000 mm, permet de déterminer le niveau de remplissage d'un réservoir. La connectique consiste en un câble étanche.

3 technologies de flotteur sont proposées :

Type TFCO TFCS TFCP
Flotteur Spansil, Butadienne, Acrylonitrile Copolymer Inox AISI316 PVDF, PP, PVC
Température ambiante -30 à 55°C -30 à 55°C -30 à 55°C
Température du media TFCO TFCS PVDF: 130°C; PP: 90°C; PVC : 60°C
Pression de fonctionnement 20 bar max 50 bar max 6bar (PVDF ou PVC) ou 3bar (PP)

3 niveaux de résolution sont proposés: 5, 10 ou 20 mm. Le signal de sortie est une tension ou un courant 4-20 mA

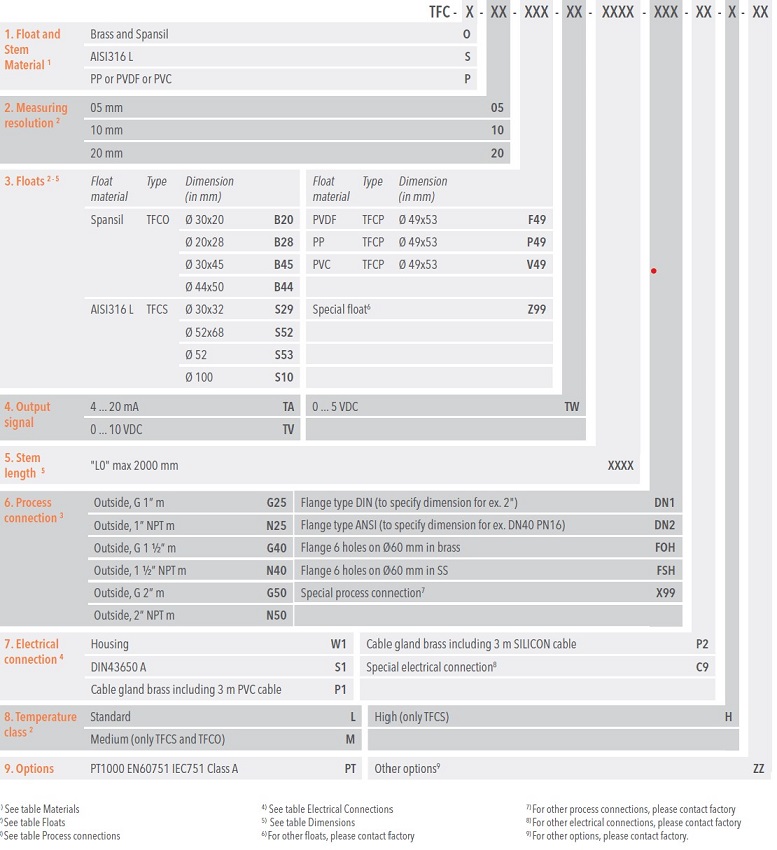

Configuration

Applications

  • pompes et compresseurs
  • marine
  • Monitoring de réservoirs
  • traitement de l'eau
  • pharmaceutique
Type de capteur
Immergeable
Etendue de mesure
< 1 bar, < 100 bar
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.25 %
Température de fonctionnement
-18 à 63 °C
Signal de sortie
analogique (tension), analogique (Courant)
Application
Immergeable
Tension d'alimentation
10 Vcc
Construction
17-4 PH Stainless Steel
Classe de Protection
IP68
Connectique
Câble

  • Extension de la plage de température de fonctionnement
  • Connectique électrique
  • Sortie amplifiée (5 Vdc ou 10 Vdc et 4 mA à 20 mA)
  • Afficheur
  • Adaptateur port hydraulique
  • Conditionneur
