Ref: SR10AW/E60/A

Collecteur axial - 10 voies - Codeur 60 ppr - Rotor 63,5mm - étanche

  • Collecteur tournant montage axial
  • Diamètre rotor : 63,5 mm
  • Diamètre stator : 34,9 mm
  • Codeur angulaire 60 ppr
  • Connectique rotor : Connecteur axial
  • Connectique stator : picots à souder
  • Nombre de pistes : 10
  • Version étanche
  • Vitesse de rotation max : 2000 Tr/min
  • Poids max : 213 gr max
  • Courant max : 500mA
  • Température d'utilisation : de -40 °C à +100 °C

Télécharger la fiche produit

?

Présentation

Le collecteur tournant SR10AW/E60/A est conçu pour être monté à l'extrémité d'un arbre, et établir jusq'à 10 connexions électriques avec des jauges de contrainte, des thermocouples ou autres capteurs en rotation, tout en fournissant la vitesse de rotation grâce à un codeur angulaire. Le codeur génère un signal à onde carrée de 60 impulsions par tour sur une plage de 0 à 6000 tr / min. Les impulsions sont linéaires avec le régime. Un module de conditionnement est disponible en option pour obtenir directement une tension 0-10VDC proportionnel au régime.

Ce modèle inclut également des joints d'étanchéité pour une protection complète contre les intrusions d'eau, de la poussière et d'autres contaminants. Résultat de 60 ans d'expertise, les contacts sont faits de matériaux précieux minimisant le bruit, permettant la transmission de signaux de mesure de bas niveau.

Utilisation

Côté rotor, un connecteur type militaire est monté dans le prolongement de l'axe. Les connexions au stator se font par l'intermédiaire de picots à souder. Pour une étanchéité complète de l'ensemble, l'ajout d'une coque métallique étanche ou d'une gaine en caoutchouc sera nécessaire pour la protection des picots du stator. Dans ce cas, la connectique est également de type connecteur militaire. Les roulements sont lubrifiés en permanence, permettant de s'affranchir de toute maintenance.

Série
SR
Montage
Axial - bout d'arbre
Nombre de pistes
10
Vitesse de rotation maxi
2000 rpm
Version étanche
inclus
Codeur angulaire
60 impulsions/tour
Courant maximal par voie
500 mA
Diamètre rotor
50.8 mm
Diamètre stator
34.93 mm
Longueur
72.9 mm
Poids
0.213
Température de fonctionnement
-40 à 100 °C
Contacts rotor
Connecteur standard
Contacts stator
Picots à souder

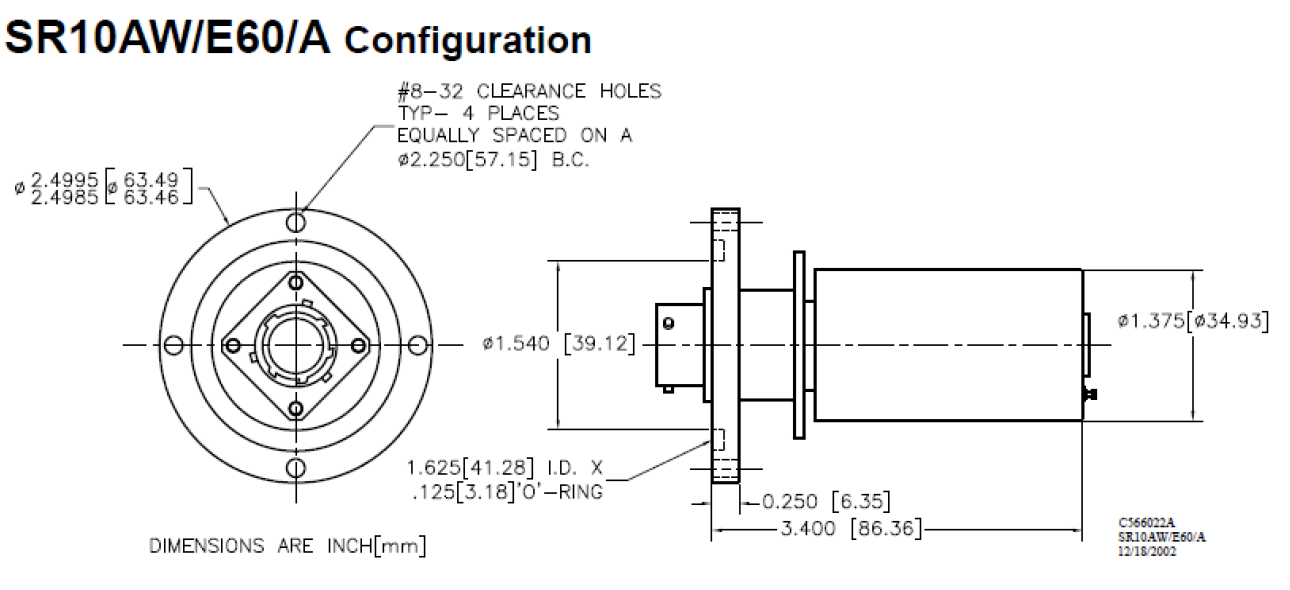

Dimensions
