Ref: SF3/MC3

Capteur de force 6 composantes Etanche

  • Fréquence naturel: continue à 1000 Hz
  • Non linéarité : +/- 0.2 % PE
  • Sensibilité transverse :< 2 % PE au CoF

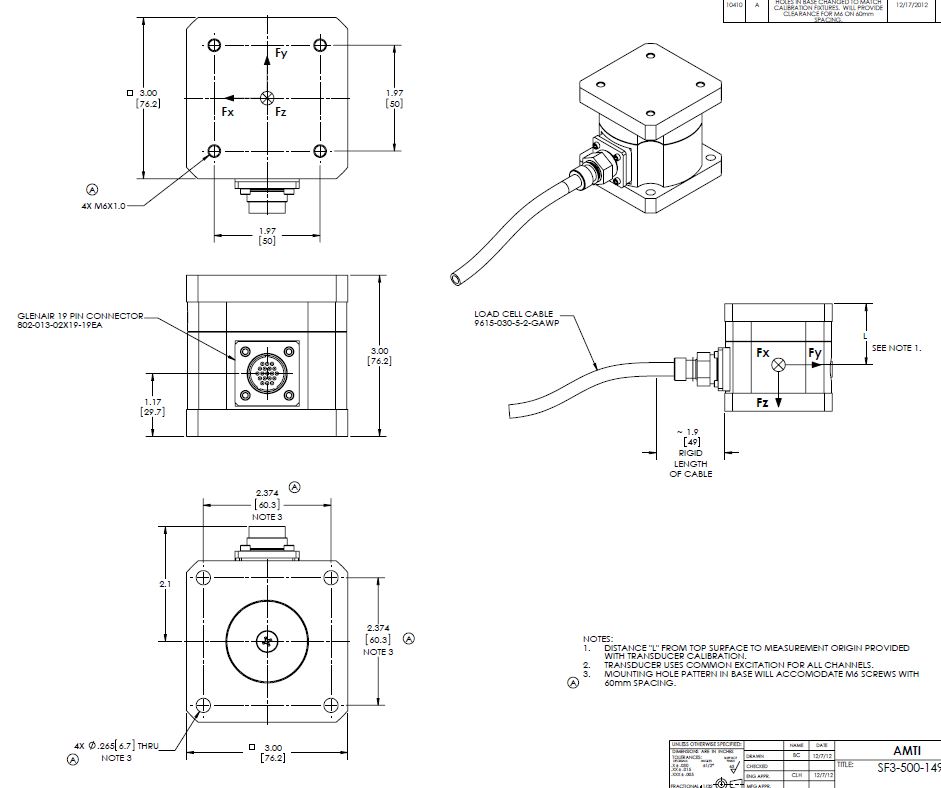

  • Dimensions : 78 x 76 x 76 mm
  • Signal de sortie : 10 Vcc
  • Température d'utilisation : de 0°C à 52 °C
  • Protection Class : IP61
  • Poids : 0.9 Kg

Télécharger la fiche produit

Ajouter à ma sélection ?

La société AMTI est spécialisée dans la fabrication de capteurs de force 6 axes et de plateformes multiaxes. Les capteurs AMTI mesurent des forces suivants trois composantes Fx, Fy, Fz et ses trois moments Mx, My, Mz correspondants.

Précises et compactes, ces capteurs remplacent les montages complexes utilisant plusieurs capteurs mono axe. Ils s'installent facilement sur les machines-outils et les bancs de test. Les gammes standard des capteurs 6 axes sont de 440 N à 2200 N.

Les capteurs d'effort multiaxe AMTI sont de très grandes performances et ont une conception qui permet d’avoir un couplage entre voies très faible.

Cette génération de capteurs de force multiaxes présente de très bonnes sensibilité et précision de mesure dès le premier Newton quelques que soit la gamme et le modèle choisi. Nous proposons des balances multiaxes IP 68 pour une immersion de longue durée sous 10 m d’eau.

Nos capteurs intègrent une mémoire comportant les informations de d’étalonnage.

Nous proposons des électroniques numériques (GEN5) de très haute performance, permettant de lire cette mémoire et de délivrer un signal numérique ou analogique conditionné selon la matrice de découplage et de sensibilités suivant tous les axes de mesure.

Type de capteur
Multiaxis
Direction de mesure
Traction & Compression
Nombre de composantes
6 Axes
Etendue de mesure
440 à 4400 N
Non linéarité (% PE)
± 0.2 %
Hystérésis
0.2 % FS
Résistance du pont
700 Ω
Gamme de compensation en température
0 à 52 °C
Classe de Protection
IP68K
Boitier
Plastic

20.00 mm X 17.25mm

  • Sortie analogique ± 5Vcc, 14 bits
  • Calcul du découplage
  • Connexion USB.
  • Sortie numérique 16 Bits

L'utilisation Gen5
