Ref: N01B00 | N02B00 | N03B00 |

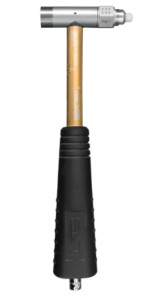

Marteau d’impact IEPE

  • Marteau d’impact IEPE (Integrated Electronic Piezoelectric)
  • Analyse modale
  • Etendue de mesure : 1 à 10 mV/N
  • Sensibilité : 5000 à 500N
  • Résolution : 2 à 0.18N
  • Capacité en surcharge : 120%
  • Connecteur : BNC
  • Masse : 158 grammes
  • Matériau : acier inoxydable
  • Câble compatible configurable ici

Télécharger la fiche produit

?
Généralement 4 semaines

Présentation

Les modèles N01B00, N02B00 et N03B00 sont des marteaux d’impact IEPE conçus pour les applications d’analyse modale sur des petites et moyennes structures. Le marteau dispose d’un connecteur BNC.

Spécifications

Modèle N01B00 N02B00 N03B00
Sensibilit!é 1 mV/N 2.5 mV/N 10 mV/N
Etende de mesure 5000N 2000N 500N
Résolution 2N 0.62N 0.18N

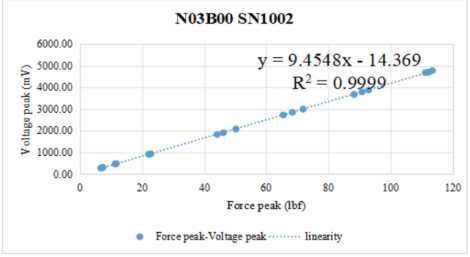

Non-linéarité <1% <1% <1%
Répétabilité <1% <1% <1%
Capacité en surcharge 120% 120% 120%
Elément sensible Quartz Quartz Quartz
Matériau Acier inoxydable Acier inoxydable Acier inoxydable
Masse 158g 158g 158g
Connecteur BNC BNC BNC
Température de fonctionnement -55 à +120°C -55 à +120°C -55 à +120°C
Fréquence de résonance > 40 kHz > 40 kHz > 40 kHz

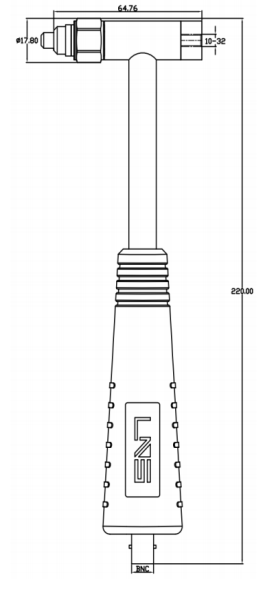

Dimensions

Applications

  • Analyse modale
  • Contrôle de l'état des structures
  • Recherche sur les fréquences de résonance
  • Équipements de petite et moyenne taille
Nombre de composantes
1 Axe
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
100 mV/G
Etendue de mesure linéaire
50 G
Non linéarité (% PE)
± 1 %
Signal de sortie
± 5 VDC
Température de fonctionnement
-40 à 120 °C
Connecteur
BNC

  • Plusieurs sensibilités disponibles : 1 ; 2.5 ; 10 mV/N
  • Conditionneur
  • Câbles configurables
