Ref: JX-HM Series

Capteur de déplacement linéaire à câble durci - 0-3.8m à 0-10.1m

Type : capteur à câble
principe de mesure : codeur magnétique (effet Hall), sans contact
Signal de sortie : courant (0-20, 4-20 mA) ou tension (0 to 5V, 0 to 10V, ±5V and ±10V)
Etendue de mesure : 0-3.8m, 0-7.5m ou 0-10.1 m
Non-linéarité : ±0.1% Pleine Echelle
Répétabilité : ±0.03% Pleine Echelle
Construction : Thermoplastique
Protection : IP 67
Durée de vie : 250 000 à 500 000 cycles
Température de fonctionnement : -25 à 75°C
Alimentation : 4.9 à 30 VDC
Connectique : connecteur M12 ou câble intégral
Nouveauté : CVR (contrôle de rétractage du câble) en option.
relevé de sensibilité inclus

La gamme complète des capteurs de déplacement à câble

Livrable sous 6 semaines ARC

Présentation

La série JX-HM est une gamme de capteurs de déplacement linéaire à câble économiques, conçus pour des applications peu ou moyennement sévères, en environnements secs ou humides. Leur boîtier en thermoplastique résistant aux produits chimiques assure une protection IP67 contre l’eau, l’huile et les projections diverses, tandis qu’un racleur intégré maintient le câble propre lors des déplacements.

Le JX-HM utilise un encodeur magnétique absolu sans contact, insensible à l’usure et particulièrement adapté aux environnements soumis aux vibrations en comparaison avec la technologie potentiométrique. Les sorties disponibles incluent le courant (4–20 mA, 0–20 mA) et la tension (0–5 V, 0–10 V, ±5 V, ±10 V), avec réglage du zéro et de la sensibilité. Le choix du type de sortie courant / type de sortie tension se fait par interrupteur sur le capteur (DIP switches)

La connectique électrique du JX-HMse fait au choix par connecteur M12 ou câble multiconducteur, avec plusieurs orientations possibles pour le passage du câble électrique et du câble mesure acier.

Le JX-HM est disponibles sur 3 étendues de mesure, de 0-3.8m à 0-10.1 mm.

Spécifications

Specification	JX-PA	JX-P420	JX-P510	JX-EP
Principe de mesure	Potentiomètre	Potentiomètre	Potentiomètre	Codeur angulaire
étendue de mesure	50 / 70 / 96 / 120 / 250 / 390 / 500 / 640 / 750 / 1000 / 1250 / 1500 / 2000 mm	50 / 70 / 96 / 120 / 250 / 390 / 500 / 640 / 750 / 1000 / 1250 / 1500 / 2000 mm	50 / 70 / 96 / 120 / 250 / 390 / 500 / 640 / 750 / 1000 / 1250 / 1500 / 2000 mm	50 / 70 / 96 / 120 / 250 / 390 / 500 / 640 / 750 / 1000 / 1250 / 1500 / 2000 mm
Signal de sortie	92-98% de l'alimentation	4-20 mA	0-5, +/-5, 0-10,+/-10Vcc	2 créneaux TTL/quadrature
Résolution	infinie	infinie	infinie	50 à 200µm
non-linéarité	0,25%	1,00%	0,30%	0,10%
Durée de vie (cycles)	250k à 2.000k	500k à 1000k	250k à 2.000k	NA
Tension d'alimentation	1 - 30 VDC	9 to 35 VDC	4,9 to 30 VDC	+5 VDC ±5% ou 5-28 VDC
Température de fonctionnement	-40° C à 95° C	-40° C à 95° C	-40° C à 95° C	-40° C à 70° C
Gain / zero réglables	NON	OUI	OUI	OUI

Installation

Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble ou poulies. Le capteur a câble n'est pas nécessairement aligné avec le déplacement. Le corps du capteur et le câble sont indifféremment fixés sur la partie fixe ou mobile de la mesure. Le montage est réalisé par l'intermédiaire de deux vis sur le corps du capteur.

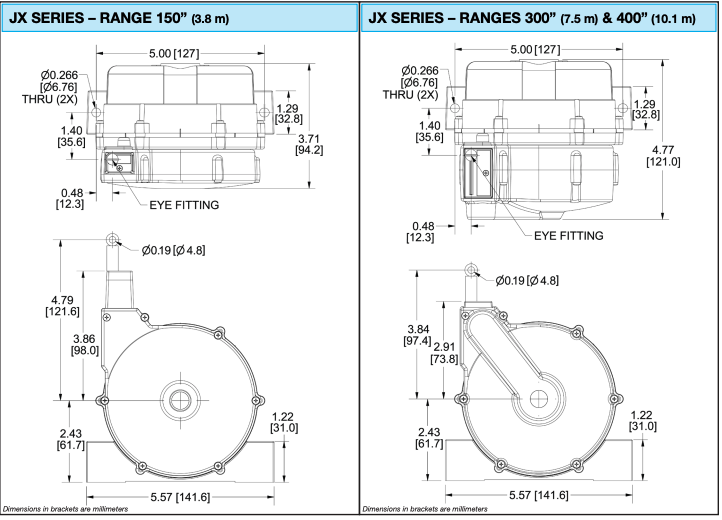

Dimensions

Applications

La série de capteurs à câble JX-HM est recommandée pour :

mesure de débattement sur des suspensions
Mesure de niveau
les projets de développement OEM
surveillance de machines
toute autre application industrielle avec des contraintes environnementales

Technologie: Capteur à câble
Etendue de mesure: ≥ ±2m
Non-répétabilité: 0.03 % FS
Non linéarité (% PE): ± 0.1 %
Signal de sortie: 0-5 VDC, 0-10VDC, ± 5 VDC, ± 10 VDC, 0-20 mA, 4-20 mA
Température de fonctionnement: -25 à 75 °C
Classe de Protection: IP67
Poids: 1
Matériau: Plastique
Connectique: M12 ou câble
Application: OEM, Immergeable

Type d'option	Spécifications disponibles
Etendue de mesure	50mm / 70mm / 96mm / 120mm / 250mm / 390mm / 500mm / 640mm / 750mm / 1000mm / 1250mm / 2000mm
Prestations	Calibration / Câblage
Classe de protection IP	IP 65 : étanchéité, protection contre les débris, résistance vibratoire (1G - max 0,1 sec.) et aux choics (50G)
Longueur du câble électrique	1m à 5m
Connecteur câble application (Mating)	Livré sans ou avec
Modifications / Ajouts	Réduction ou Augmentation de la tension à câble / Essuie glasse
Type d'accroche du câble	Anneau percé / Attaches
