Ref: IMU570

Centrale inertielle 6 composantes industrielle - sortie RS-422

  • Etendue de mesure de ± 38g et ± 1800°/s
  • Mesure 3 accélérations (X, Y, Z) et 3 vitesses angulaires (X, Y, Z)
  • Sortie : RS-422 - protocole propriétaire
  • Alimentation : 5 Vcc
  • Bande passante : 0-200 Hz
  • Température : de - 40 à + 85 °C
  • dérive du zéro : ≤ 8°/h
  • Non-linéarité : < 0.5% PE
  • Tenue aux chocs : 100g
  • Dimensions: 44.8 x 38.6 x 11,5 mm

Télécharger la fiche produit

?

Présentation de la centrale inertielle IMU570

La centrale inertielle MEMS 6 composantes IMU570 mesure les 3 accélérations linéaires (+/- 38g par axe) et 3 vitesses angulaires (+/- 1800°/S par axe) simultanément et indépendamment en utilisant une combinaison de gyroscopes et d'accéléromètres tri-axes.

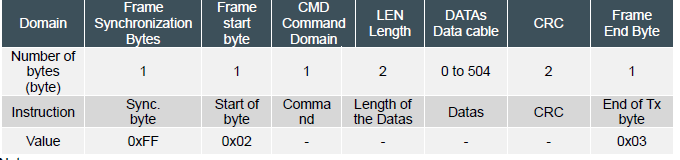

La lecture des vitesses angulaires et accélérations linéaires instantanées se fait via une interface RS-422 et le protocole ASCII propriétaire (documentation fournie).

Le boîtier miniature de la centrale inertielle IMU570 inclut un connecteur J30J-15ZKN-J 15 broches standard.

Le capteur fournit la composante continue du signal, et la bande passante est comprise entre 0 et 200 Hz.

Applications

  • Robotique
  • Agriculture
  • Stabilisation de plateforme
  • Marine
  • Navigation automobile
  • Train
  • Drones
Technologie
MEMS Capacitif
Type de produit
Centrale inertielle
Nombre de composantes
6 Axes
Etendue de mesure linéaire
38 G
Etendu de mesure angulaire
1800 °/s
Bande passante (-3 dB)
200 Hz
Non linéarité (% PE)
± 0.05 , 1 %
Sortie analogique
RS-485
Tension d'alimentation
5 Vcc
Température de fonctionnement
-40 à 85 °C
Connectique
Connecteur J30J-15ZKP
Classe de Protection
IP65
Matériau
Aluminium
Poids
0,053

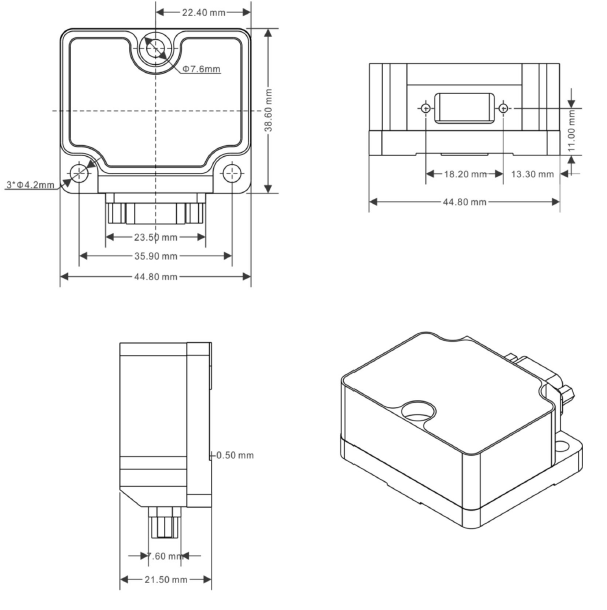

Dimensions

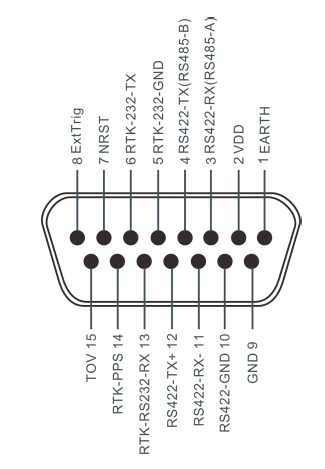

Pining du connecteur

  • Cable, connectique
  • Datalogger
