FissurTrack – Capteur connecté de déplacement et d’ouverture de fissure

Présentation

Le FissurTrack est un système connecté autonome conçu pour la surveillance continue de l’ouverture des fissures, des joints et des déplacements relatifs sur les bâtiments, les ouvrages de génie civil et les installations industrielles.

Le système repose sur un capteur de déplacement linéaire installé entre deux points de fixation positionnés de part et d’autre de la zone à surveiller. Toute variation de distance entre ces deux points est mesurée afin de suivre précisément l’ouverture, la fermeture ou l’évolution progressive d’une fissure ou d’un joint.

Le FissurTrack permet notamment de détecter :

• une ouverture progressive de fissure
• une fermeture ou un mouvement cyclique
• un déplacement relatif entre deux éléments de structure
• une évolution avant, pendant ou après des travaux
• un dépassement de seuil
• une accélération du mouvement
• une évolution anormale liée aux conditions environnementales

Les mesures sont acquises et enregistrées automatiquement par le module connecté. Selon l’architecture retenue, les données peuvent être transmises directement ou centralisées par une passerelle avant leur envoi vers PMI-CloudVIEW.

La plateforme permet de visualiser les valeurs instantanées, les courbes historiques et l’état du système. Des seuils de vigilance et d’alerte peuvent être configurés afin de notifier les utilisateurs lorsqu’une valeur ou une vitesse d’évolution dépasse les limites définies.

La fréquence de mesure et la fréquence de transmission sont configurables selon les besoins du projet. En cas d’interruption temporaire de la communication, les mesures peuvent être conservées localement puis retransmises au rétablissement de la connexion.

Une mesure de température peut également être intégrée afin de corréler les variations de déplacement avec les conditions thermiques et de mieux distinguer les mouvements cycliques d’une évolution structurelle durable.

Le FissurTrack constitue ainsi une alternative ou un complément aux relevés manuels, avec une surveillance continue, objective et exploitable à distance.

Versions disponibles

Le FissurTrack peut être configuré en plusieurs versions afin de répondre aux contraintes spécifiques du site d’installation.

FissurTrack standard

La version standard est destinée aux bâtiments, ouvrages de génie civil et installations industrielles situés en environnement courant.

Elle convient notamment pour :

• le suivi de fissures sur béton ou maçonnerie
• la surveillance de joints de dilatation
• le contrôle de déplacements de dallages
• le suivi de structures métalliques
• l’instrumentation temporaire ou permanente

FissurTrack ATEX

La version FissurTrack ATEX est destinée aux installations situées en atmosphère potentiellement explosive.

Elle peut être utilisée dans des environnements tels que :

• les sites pétrochimiques
• les zones de stockage de carburants
• les installations Oil & Gas
• certaines zones industrielles classées
• les silos ou installations présentant des poussières combustibles
• les infrastructures situées à proximité de gaz ou vapeurs inflammables

Le capteur, le câblage, le boîtier et les accessoires sont sélectionnés selon la classification ATEX du site et les contraintes du projet.

La certification, le marquage ATEX et la zone d’utilisation doivent être définis selon la configuration retenue et les exigences de l’installation.

FissurTrack haute température

La version FissurTrack HT est conçue pour le suivi de fissures et de déplacements dans des environnements soumis à des températures élevées.

Elle est adaptée notamment pour :

• les fours industriels
• les cheminées
• les conduites chaudes
• les installations de production d’énergie
• les équipements thermiques
• les zones proches de procédés à haute température
• les structures subissant d’importants cycles thermiques

Le capteur, le câble, la connectique et les systèmes de fixation sont sélectionnés afin de résister à la température d’utilisation.

Le module de communication peut être installé à distance de la zone chaude lorsque les conditions thermiques ne permettent pas son implantation à proximité immédiate du capteur.

La température maximale admissible dépend du capteur, du câble et des accessoires retenus pour le projet.

FissurTrack immergeable

La version FissurTrack immergeable est destinée à la surveillance de fissures ou de déplacements sur des structures situées sous l’eau ou dans des environnements durablement humides.

Elle peut être utilisée pour :

• les barrages et ouvrages hydrauliques
• les canaux et écluses
• les piles de pont
• les quais et ouvrages portuaires
• les canalisations immergées
• les réservoirs et bassins
• les fondations ou structures submergées
• les installations offshore

Le capteur immergeable est fixé directement sur la structure surveillée. Le câble étanche relie le capteur au module d’acquisition ou au boîtier de communication installé hors de l’eau.

Selon l’application, une protection mécanique, un système de bridage ou un maillage de fixation peut être ajouté afin de sécuriser l’installation du capteur.

La profondeur d’immersion, la pression admissible, l’indice de protection et la nature du câble doivent être définis selon les conditions du site.

Principe de fonctionnement

Le capteur est fixé de part et d’autre de la fissure ou du joint, dans l’axe principal du déplacement attendu. Une valeur de référence est enregistrée lors de la mise en service.

Les variations mesurées sont ensuite :

1. acquises par le module connecté
2. enregistrées et horodatées
3. transmises par le réseau de communication retenu
4. centralisées dans PMI-CloudVIEW
5. comparées aux seuils configurés
6. exploitées sous forme de courbes, d’alertes ou de rapports

Selon la version, le capteur peut être installé :

• en environnement intérieur ou extérieur
• en zone ATEX
• à proximité d’une source de chaleur
• dans une zone immergée
• dans un environnement industriel sévère
• sur une zone difficilement accessible

Architecture du système

Le système FissurTrack peut comprendre :

• un capteur de déplacement
• des accessoires de fixation adaptés au support
• un câble de liaison
• un module connecté autonome
• une passerelle de communication
• une alimentation sur batterie, secteur ou solaire
• une sonde de température complémentaire
• la plateforme de supervision PMI-CloudVIEW
• une interface API pour la transmission vers les outils du client

Dans la version immergeable ou haute température, le module connecté peut être déporté afin de le protéger des conditions les plus sévères.

Exploitation des données

Depuis PMI-CloudVIEW, l’utilisateur peut :

• consulter l’ouverture actuelle de la fissure ou du joint
• visualiser son évolution sur une période sélectionnée
• comparer plusieurs capteurs ou plusieurs zones
• identifier les phases d’ouverture et de fermeture
• suivre la vitesse d’évolution du déplacement
• corréler les mesures avec la température
• configurer des seuils de vigilance et d’alerte
• recevoir des notifications en cas de dépassement
• exporter les données
• transmettre les mesures vers les outils du client par API
• contrôler l’état de communication et l’autonomie du système

Applications

• suivi de fissures sur bâtiments et ouvrages
• surveillance de joints de dilatation
• contrôle de déplacements de dallages industriels
• suivi de tassements et déformations de structures
• surveillance avant, pendant et après travaux
• monitoring de ponts, tunnels et murs de soutènement
• contrôle de mouvements sur structures métalliques
• surveillance de réservoirs, silos et équipements industriels
• suivi de fissures en zones ATEX
• surveillance de structures soumises à haute température
• suivi d’ouvrages hydrauliques et de structures immergées
• surveillance de canalisations sous-marines ou immergées
• suivi d’installations offshore
• instrumentation temporaire ou permanente

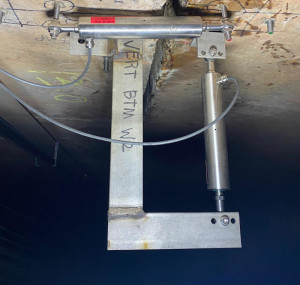

Capteur de déplacement

Le capteur de déplacement est installé de part et d’autre de la fissure, du joint ou de la zone à surveiller afin de mesurer son ouverture et sa fermeture.

• Course de mesure : définie selon l’amplitude de déplacement attendue
• Longueur du capteur : variable selon la version retenue
• Longueur de câble : configurable
• Fixation : œillets, rotules ou platines selon le support
• Montage : aligné avec l’axe principal du déplacement
• Supports compatibles : béton, maçonnerie, métal ou structure industrielle
• Dimensions : selon la plage de mesure et le système de fixation sélectionnés

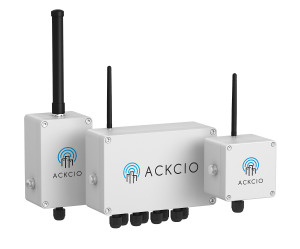

Module connecté

Le module connecté assure l’acquisition, l’enregistrement et la transmission des mesures du capteur.

• Format : boîtier industriel compact
• Montage : mural ou directement sur la structure
• Raccordement capteur : presse-étoupe ou connectique industrielle
• Antenne : intégrée ou externe selon la version
• Alimentation : batterie interne ou alimentation externe selon la configuration
• Dimensions : selon les interfaces et les options intégrées

Passerelle

Selon l’architecture retenue, une passerelle peut centraliser les données de plusieurs capteurs ou modules FissurTrack avant leur transmission vers PMI-CloudVIEW.

• Format : boîtier industriel compact
• Montage : mural, sur poteau ou dans une armoire
• Communication : 4G, Ethernet ou réseau client selon le projet
• Antenne : intégrée ou déportée
• Dimensions : selon le nombre de capteurs et les moyens de communication intégrés

• Course de mesure du capteur de déplacement
• Longueur du capteur
• Longueur et protection du câble
• Œillets, rotules ou platines de fixation
• Fixation pour béton, maçonnerie ou métal
• Protection mécanique du capteur
• Capot de protection contre les chocs
• Mesure de température complémentaire
• Fréquence de mesure configurable
• Fréquence de transmission configurable
• Seuils de vigilance et d’alerte
• Stockage local des données
• Communication 4G, LTE-M, NB-IoT ou Ethernet selon le projet
• Alimentation sur batterie, secteur ou solaire
• Visualisation dans PMI-CloudVIEW
• Transmission des données vers un serveur client par API
• Certificat d’étalonnage

• Platines de fixation pour béton, maçonnerie ou métal
• Œillets et embouts articulés
• Rotules de fixation
• Visserie, chevilles et accessoires de montage
• Kit de scellement ou de collage technique
• Capot de protection mécanique
• Câbles et rallonges
• Connecteurs et presse-étoupes
• Boîtier de jonction
• Support mural pour le module connecté
• Support de fixation pour la passerelle
• Antenne déportée
• Batterie externe
• Alimentation secteur
• Kit d’alimentation solaire
• Sonde de température
