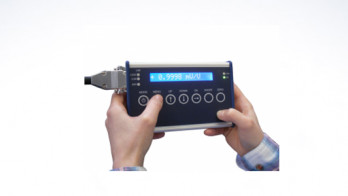

GSV-2MSD-DI une électronique polyvalente pour les mesures de force ou de couple

Le GSV-2MSD-DI est un module d'acquisition pour une voie analogique tout-en-un : conditionneur, afficheur et enregistrement numérique. Pratique et disposant d’une interface totalement paramétrable, il peut être associé à un capteur de force, de couple, de pression à pont de jauge ou tout autre équipement avec un signal de sortie analogique en 0-10VDC. Sa fréquence d’échantillonnage est paramétrable jusqu’à 3750 Hz. Il est conseillé pour les bancs de test ou essais en laboratoire qui intègrent des capteurs de force de fatigue ou de précision, ou des couplemètres.

Avantages du GSV-2MSD-DI et spécifications

  • Tout en un : conditionneur, enregistreur et afficheur numérique
  • Facilement paramétrable : face avant avec bouton et écran
  • 1 Entrée analogique pont de jauges ou tension 0-10 VDC
  • 1 Sortie analogique -5/+5 VDC
  • Fréquence d'échantillonnage : jusqu'à 3750Hz
  • 1 Sortie - port Série (USB) - Résolution : **24bits **
  • Alimentation 10-29 VDC par batterie, USB ou alimentation externe
  • Boitier Aluminium** IP 51 ou IP 65 (option)**

Installation et utilisation du système de mesure

Grâce à ses dimensions compactes (35 x 171 x 110 mm), le GSV-2MSD-DI se glisse dans toutes les poches. Le branchement des capteurs s'effectue via un connecteur enfichable Sub-D à 15 pôles. Le boitier IP65. Jusqu'à 6 configurations de testspeuvent être sauvegardées dans l'appareil, par exemple pour le changement de capteur ou pour la définition rapide des conditions de mesure. Le module peut être alimenté sur batterie, via le port USB, ou via une alimentation externe 10-29 VDC.

Acquisition :

  • Sortie analogique -5/+5 VDC
  • Carte micro SD
  • Interface série (USB) Visualisation :
  • Logiciel (GSVmulti, Matlab, Labview...)
  • Excel, format .txt
  • Automate programmable

Présentation du logiciel GSVmulti

Le GSVmulti est un logiciel conçu pour enregistrer et visualiser les données de mesure. Gratuit, il est fourni avec l'électronique.

Consultez notre notice d'utilisation du logiciel : ici.

Exemples d'applications

  • Applications mobiles : Compact et recharge rapide avec une autonomie de 8h
  • Applications qui intègrent des Capteurs de force de fatigue ou de précision
  • Applications qui intègrent des Capteurs de pression ou des Couplemètres
  • Mesure de force sur banc de test ou en laboratoire
  • Mesure de couple sur banc de test ou en laboratoire
