Ref: eDXI-100 | eDXI-200

Inclinomètre Ethernet PoE 1 ou 2 axes haute précision | ±1 à ±60 deg

  • Inclinomètre asservi mono-axe
  • Etendue de mesure : ± 1 à ± 60 °
  • Interface Ethernet (10/100Mbps)
  • Précision : 0,02 à 0,03 %
  • Résolution : 0,001 °
  • Réponse en fréquence : < 30 Hz
  • Alimentation par Ethernet (Power over Ethernet PoE) • Résistance aux chocs : 1500g 1msec 1/2 sine

Télécharger la fiche produit

?

Présentation

Les servo-inclinomètres eDXI-100 (mono-axe) et eDXI-200 (biaxial) incluent une interface Ethernet 10/100 Mbps avec alimentation PoE (Power over Ethernet), permettant de s'affranchir d'une alimentation externe supplémentaire.

La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est de 0.03% de la pleine échelle pour une bande passante atteignant 30Hz.

Les 2 modèles sont disponibles en 5 étendues de mesure comprises entre ±1.0 et ±60.0°. Le signal de sortie en ° est transmis via Ethernet. Plusieurs protocoles de communication sont supportés dont TCP/IP, UDP/IP, ARP, Telnet, ICMP, SNMP, DHCP, BOOTP, TFTP, AutoIP et HTTP. Cette option rend la possibilité d'une serveillance et de l'acquisition du signal à distance via Internet très aisée.

Les inclinomètres eDXI-100 et eDXI-200 sont particulièrement adaptés aux environnements industriels sévères: température de fonctionnement: -40 à +85°C, haute résistance aux vibrations et chocs (limite de choc: 1500g), boitier aluminium anodisé IP67.

Installation

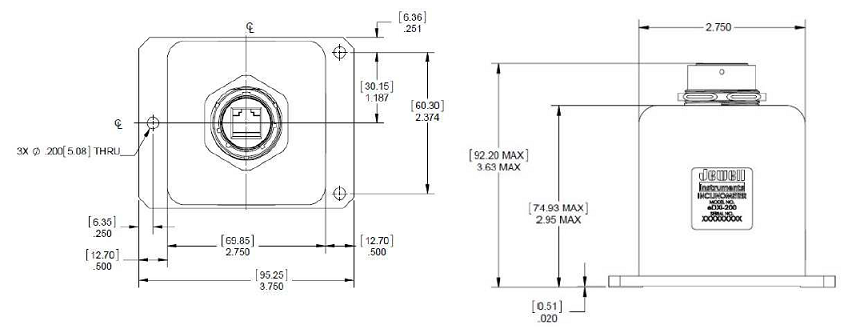

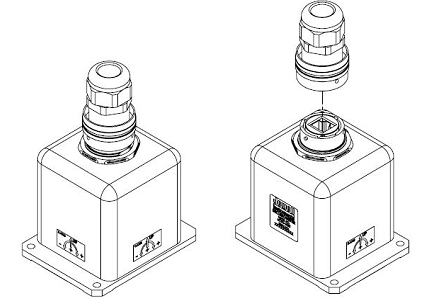

Le montage des inclinomètres eDXI-100 et eDXI-200 sur l'application est réalisé par l'intermédiaire de 3 vis M3. L'alimentation de l'inclinomètre se fait via le câble Ethernet (PoE). Le connecteur est de type Amphenol RJF72B00 (RJ45 "robuste")

Applications

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Niveau de plateforme
Technologie
Asservi / inertiel
Nombre de composantes
2 Axes
Etendue de mesure
1 / 3 / 14.5 / 30 / 60 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
30 , 3 , 6 Hz
Application
Haute Précision
Non linéarité (% PE)
± 0.05 , 0.02 , 0.015 %
Hystérésis
0.001 % FS
Non-répétabilité
0.001 % FS
Signal de sortie
Ethernet
Sortie analogique
aucune
Interface
Ethernet
Tension d'alimentation
10 Vcc
Connecteur
Amphenol RJF72B00 (RJ45)
Classe de Protection
IP67
Matériau
Aluminium
Poids
0.4

Les configurations

  • Plage de mesure

Références modèles

  • eDXI-100-1: ±1°

  • eDXI-100-3: ±1°

  • eDXI-100-14.5: ±14.5°

  • eDXI-100-30: ±30°

  • eDXI-100-60: ±60°

  • eDXI-200-1: ±1°

  • eDXI-200-3: ±1°

  • eDXI-200-14.5: ±14.5°

  • eDXI-200-30: ±30°

  • eDXI-200-60: ±60°

Nous consulter
