Ref: EC-LV

Conditionneur / Amplificateur pour codeur angulaire - sortie tension

Module de conditionnement pour signal type "Codeur angulaire"
Angular velocity
Sortie vitesse angulaire: ±10 Vdc
Sortie position angulaire 0-360° --> 0-10 VDC

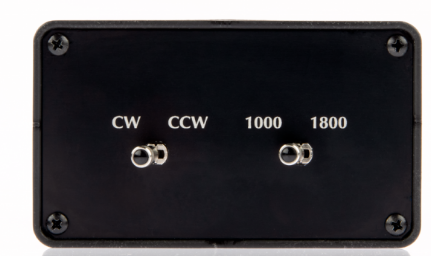

PLage de vitesse et sens de rotation paramétrable depuis touches en facade

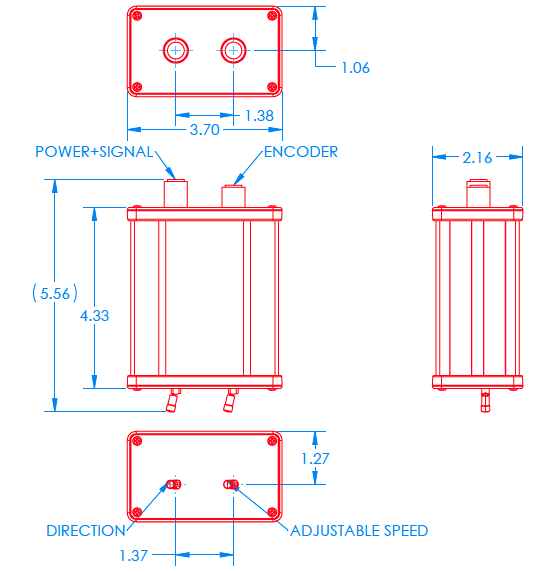

Dimensions: 142 x 94 x 56 mm
Temperature de fonctionnement: -40 °C to 100 °C
Tension d'alimentaiton: +5 to +20 Vdc

Connectez-vous à votre compte pour afficher les prix

Connexion

Presentation

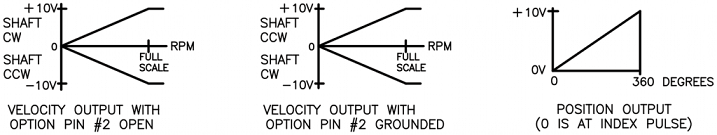

The EC-LV is an encoder signal conditioner, which can be used to convert the digital pulses of the Wheel Pulse Transducer or some slip rings with built in encoders into linear voltages. In addition to the standard encoder outputs (A, B, I, A⊕B), the EC-LV outputs both a voltage proportional to angular velocity and a voltage proportional to the angular position from 0 to 360°. Rotational direction and speed range are externally adjustable via toggle switches.

The EC-LV comes with two pre-set speed ranges, and these can be adjusted on special request. This signal conditioner is added in-line with the encoder cable so there is no need for post processing or an additional power supply.

Type d'électronique: Conditionneur, Ampli pour Slip Ring
Voies d'entrée: 1
Signal d'entrée: fréquence
Sortie analogique: ± 10 VDC
Interface: aucune
Datalogger: non
Classe de Protection: IP40
Matériau: Aluminium
