Ref: DMS-24

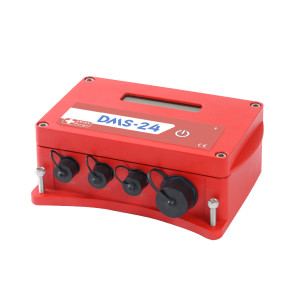

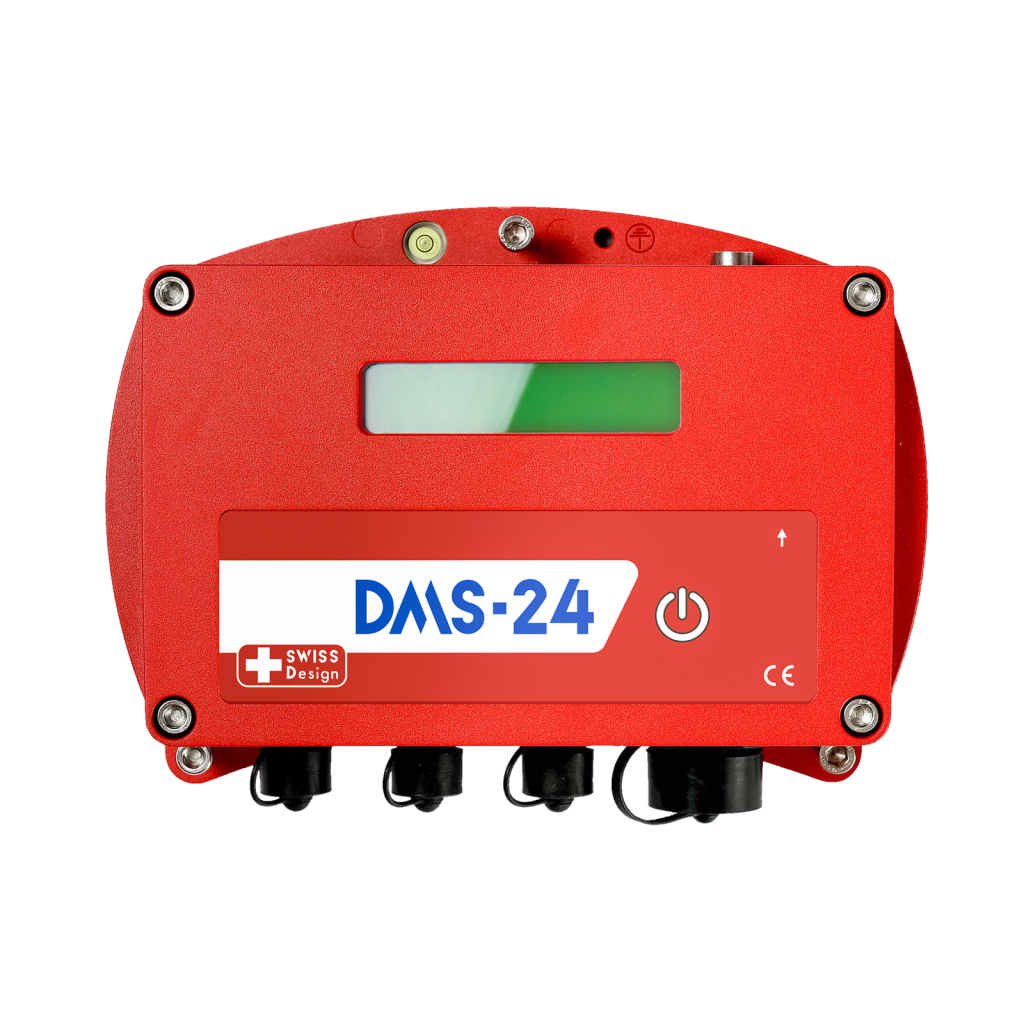

DMS-24 – Centrale d’acquisition dynamique 24 bits

Acquisition dynamique haute résolution 24 bits
Jusqu’à 4 capteurs analogiques
Dynamique supérieure à 120 dB
Compatible avec les accéléromètres FBA FA135 / FA335
Échantillonnage jusqu’à 1 000 échantillons/s
Communication Ethernet
Protocoles Modbus TCP et MQTT
Stockage local jusqu’à 64 Go
Interface web intégrée pour configuration et visualisation

5 à 6 semaines

Présentation

Le DMS-24 est un datalogger dynamique conçu pour l’acquisition de signaux vibratoires et sismiques à partir de capteurs analogiques haute performance.

Il dispose de 4 voies d’acquisition et d’une conversion 24 bits permettant d’enregistrer les signaux de plusieurs accéléromètres avec une large dynamique.

La centrale intègre un serveur web pour la configuration, la visualisation des mesures et la gestion des paramètres d’acquisition. Les données peuvent également être transmises vers une architecture de supervision grâce aux protocoles Modbus TCP et MQTT.

Le DMS-24 est particulièrement adapté au monitoring permanent de structures, ponts, barrages et bâtiments.

Capteurs compatibles

Le DMS-24 est particulièrement adapté aux accéléromètres analogiques Sanlien :

FA135 – accéléromètre FBA mono-axe
FA335 – accéléromètre FBA triaxial

Grâce à son entrée analogique ±10 V, il peut également être utilisé avec d’autres capteurs compatibles selon l’application.

Acquisition et communication

Les données peuvent être enregistrées localement puis exploitées depuis l’interface web intégrée ou transmises vers un système tiers.

Le DMS-24 supporte notamment :

Ethernet 10/100 Base-TX
Modbus TCP
MQTT
synchronisation temporelle NTP
visualisation temps réel via interface web

Applications

Le DMS-24 est particulièrement adapté à :

monitoring structurel de ponts
surveillance vibratoire de bâtiments
monitoring de barrages
Structural Health Monitoring
diagnostic structurel après événement
surveillance sismique
Earthquake Early Warning Systems
acquisition multi-capteurs permanente

FAQ

Combien de capteurs peut-on connecter au DMS-24 ?
Le DMS-24 dispose de 4 voies d’acquisition pour connecter plusieurs accéléromètres analogiques.
Quels capteurs sont recommandés ?
Sanlien recommande notamment les accéléromètres FBA FA135 et FA335.
Quelle est la résolution d’acquisition ?
Le DMS-24 utilise une conversion 24 bits avec une dynamique supérieure à 120 dB.
Les données peuvent-elles être transmises à distance ?
Oui. Le système communique par Ethernet et supporte notamment Modbus TCP et MQTT pour son intégration dans une architecture de supervision.

Type d'électronique: Système d'acquisition
Voies d'entrée: 4
Signal d'entrée: Courant (4-20 mA)
Précision (erreur totale): 1 %
Sortie analogique: non-amplifié
Datalogger: oui
Tension d'alimentation: 5 Vcc
Classe Protection [IPxx]: IP67
Matériau: Acier Inoxydable
