Ref: DiSens MD - Triaxe - EtherCAT

Accéléromètre capacitif triaxe - 2 à 8g - Sortie EtherCAT - DEWESoft X3 inclus

  • Accéléromètre triaxe capacitif numérique
  • Etendue de mesure: de ± 2g à ± 8g
  • Précision: 0.5 % de l'étendue de mesure
  • Sortie: EtherCAT
  • Firmware : DEWESoft X3 software package
  • Bande passante: 1000 Hz
  • Densité spectrale de bruit: 25 μg/√Hz
  • Boîtier Aluminium - 105g
  • 2 ports RJ-45 - daisy-chaining jusqu'à 12 modules
  • Alimentation : 12 à 48 Vcc
  • Température d'utilisation: de - 20 à + 60 °C

Télécharger la fiche produit

?

Description

L' ASC DiSense MD est le premier modèle d'une nouvelle génération d'accélération à interface digitale. Il intègre

  • 3 capteurs d'accélération haute précision de technologie capacitive sur les axes X, Y et Z
  • une interface digitale Ethernet sur protocole EtherCAT
  • un logiciel de configuration et d'acquisition embarqué.

La sélection de l'étendue de mesure parmi 3 valeurs (2, 4 ou 8g) se fait directement depuis un PC via le logiciel fourni. La bande passante de 1kHz et la faible sensibilité au bruit conviennent pour la surveillance de comportements dynamiques de faible amplitude. La très bonne précision (meilleure que 0.5% ) est obtenue notamment par la compensation de la calibration sur une plage de température large (Sensibilité à la température: 0.01 %/°)

Logiciel d'acquisition inclus

Un atout majeur du DiSense MD est le logiciel d'acquisition embarqué DEWESoft X3, qui permet, depuis un simple PC, sans aucun système d'acquisition, la configuration du module, la visualisation et l'enregistrement des données de mesure.

Installation et utilisation

Grâce à son interface Ethernet / EtherCAT, l' ASC DiSense MD peut tout aussi bien être intégré à un automate / superviseur / centrale d'acquisition EtherCAT que relié à un PC. L'accéléromètre est équipé de 2 ports Ethernet pour un montage de type "Daisy-Chaining" (jusqu'à 12 modules par branche). Avec son boîtier en aluminium durci, une plage de température d'utilisation de -20 à + 60°C, et une résistance aux chocs élevée, le capteur ASC DiSense MD convient parfaitement pour une utilisation industrielle. L'installation sur le support se fait

Options

  • Câble et Connectique
  • Module TEDS
  • Calibration ISO 17025

Applications

  • Automobile
  • Surveillance de pont
  • Essais d'endurance
  • surveillande de structures
  • Robotique
Technologie
MEMS Capacitif
Type de produit
Accéléromètre
Nombre de composantes
3 Axes
Etendue de mesure linéaire
2 / 4 / 8 G
Bande passante (-3 dB)
1000 Hz
Signal de sortie
Ethernet
Tension d'alimentation
10 Vcc
Température de fonctionnement
-20 à 60 °C
Connecteur
en option
Classe de Protection
IP40
Matériau
Aluminium
Poids
0.105
Etendue de mesure
0-5 g, 5-50g

Dimensions

  • Câble Ethernet
  • Système d'acquisition à interface EtherCAT

Produits associés

Accéléromètre mono-axial capacitif

4321 MF | 4325 MF

Accéléromètre capacitif uniaxial haute précision 2 à 200g IP65
Accéléromètre capacitif

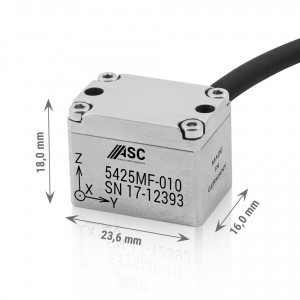

5421 MF | 5425 MF - 3 axes - IP65
